Regolatore di tensione automatico da 10kVA

I problemi relativi alla qualità della tensione vengono spesso trascurati nelle fabbriche di piccole e medie dimensioni. Le fluttuazioni della tensione di rete possono causare il riavvio dei controller CNC, l'instabilità della coppia del motore, una deviazione della temperatura di riscaldamento e l'attivazione di arresti di allarme da parte dei convertitori di frequenza (VFD) o addirittura la bruciatura dei moduli di potenza nei casi più gravi. Un singolo picco di tensione può danneggiare apparecchiature di produzione per un valore di centinaia di migliaia di yuan, mentre i tempi di fermo di un’intera linea di produzione causati da abbassamenti di tensione possono comportare perdite pari a migliaia di yuan all’ora.

L'AVS-10000 è progettato per essere installato a valle della scatola di distribuzione principale dello stabilimento, fornendo alimentazione a tutte le apparecchiature a carico elevato (come compressori d'aria, macchine per lo stampaggio a iniezione, aria condizionata centralizzata, essiccatori e sistemi di illuminazione).

Quando la tensione di rete oscilla tra 130 V e 270 V, il regolatore automatico di tensione da 10 KVA commuta automaticamente le prese per garantire che la tensione di uscita rimanga stabile entro l'intervallo sicuro di 180–255 V, mantenendo una precisione di ±8%. Il suo trasformatore toroidale vanta un'efficienza superiore al 96%, garantendo che non si surriscaldi anche durante un funzionamento prolungato a pieno carico; l'interruttore ripristinabile da 50 A resiste alle elevate correnti di spunto generate durante l'avvio di più motori, prevenendo scatti intempestivi.

Consideriamo una piccola officina di stampi dotata di 20 computer, 5 macchine CNC e 3 condizionatori d'aria: dopo l'installazione dell'AVS-10000, i guasti alle apparecchiature causati da irregolarità di tensione sono scesi da 12 incidenti all'anno a uno solo, con un conseguente risparmio annuo di oltre 50.000 RMB in costi di manutenzione e perdite dovute ai tempi di fermo della produzione.

Parametro del prodotto

Caratteristiche principali

1. Regolazione centralizzata ad alta potenza

L'AVS-10000 eroga 4800 W di potenza attiva continua, sufficiente a gestire il carico totale della maggior parte delle piccole fabbriche. Utilizza morsettiere di ingresso/uscita di livello industriale, consentendo agli utenti di collegare direttamente cavi da 10 mm² o 16 mm², eliminando la necessità di prese adattatrici e garantendo sicurezza e affidabilità.

2. Interruttore automatico di livello industriale da 50 A

A differenza dei modelli domestici, l'AVS-10000 è dotato di un interruttore magnetotermico da 50 A che offre una capacità di interruzione e una resistenza alle sovracorrenti superiori. Può sopportare correnti di spunto, fino a 6-8 volte la corrente nominale per durate inferiori a un secondo, associate all'avviamento di motori trifase, prevenendo così interruzioni della produzione causate da frequenti interventi. Il regolatore automatico di tensione da 10 KVA fornisce anche una precisa protezione da sovraccarico: se il carico supera continuamente i 4800 W, l'interruttore scatta in un intervallo di tempo che va da pochi secondi a decine di secondi, proteggendo efficacemente il trasformatore e il cablaggio elettrico.

3. Trasformatore toroidale a 7 prese: risposta rapida, perdite ridotte

· Il design della tensione prelevata fornisce passaggi di regolazione di circa 15–20 V per presa con un tempo di risposta <40 ms.

· La struttura toroidale riduce al minimo le dispersioni magnetiche, prevenendo le interferenze elettromagnetiche con PLC, sensori e strumentazione vicini.

· Il raffreddamento naturale (design senza ventola) elimina il rischio di spegnimenti per surriscaldamento causati da guasti alla ventola.

· Supporta un sovraccarico a breve termine del 120% (60 secondi) per soddisfare le richieste di potenza di picco durante i processi di produzione.

4. Protezione e monitoraggio completi

· Protezione da sovratemperatura: interrompe automaticamente l'uscita se la temperatura interna raggiunge ≥120°C; riprende automaticamente il funzionamento una volta che la temperatura scende.

· Protezione da sovratensione/sottotensione: interrompe l'uscita se la tensione non rientra nell'intervallo 180–255 V; si riavvia automaticamente (con un ritardo) una volta che la tensione si stabilizza.

· Protezione da cortocircuito: intervento rapido tramite interruttore automatico da 50 A.

· Avvio ritardato: ritardo selezionabile di 6 secondi (apparecchiature generali) o 180 secondi (compressori/apparecchiature di refrigerazione) per evitare sbalzi di tensione causati dall'avvio simultaneo.

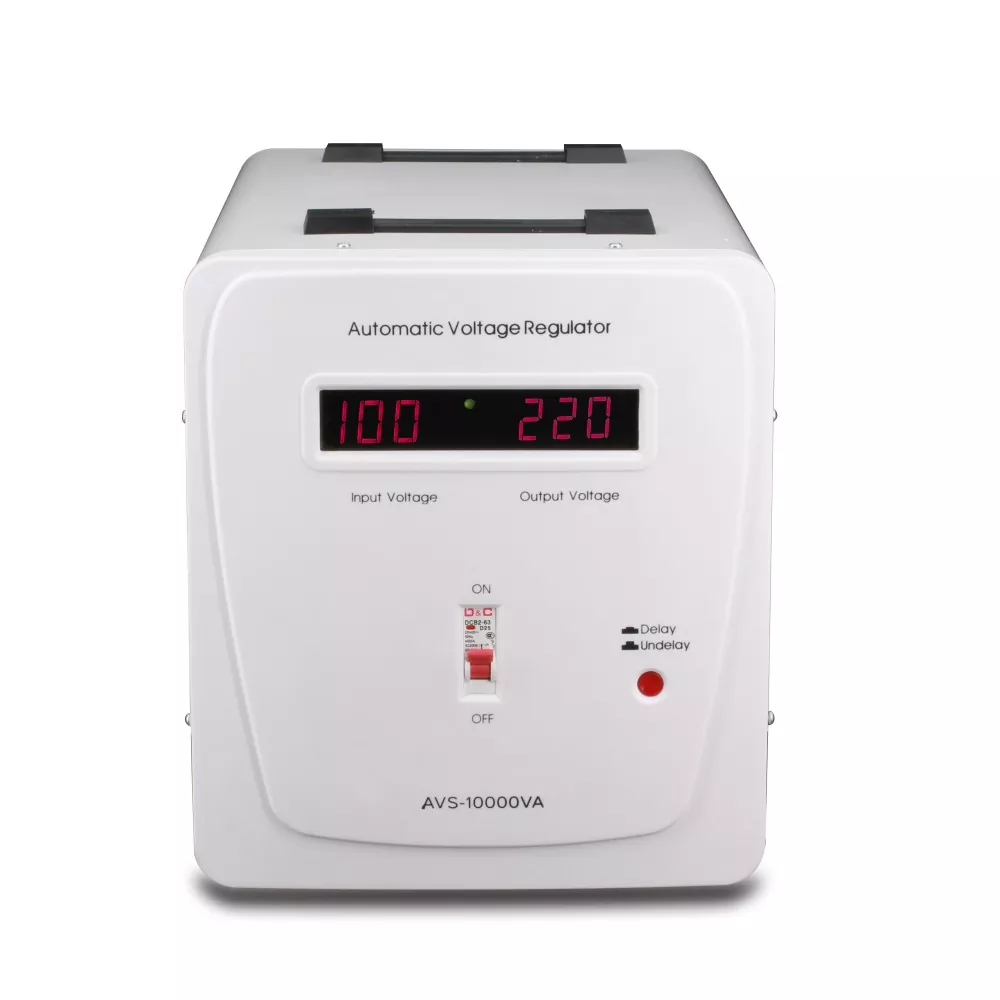

· Indicatori LED e doppi voltmetri: monitoraggio in tempo reale della tensione di ingresso, della tensione di uscita e dello stato operativo, facilitando una rapida valutazione da parte del personale di ispezione.

5. Robusta custodia a torre per ambienti industriali

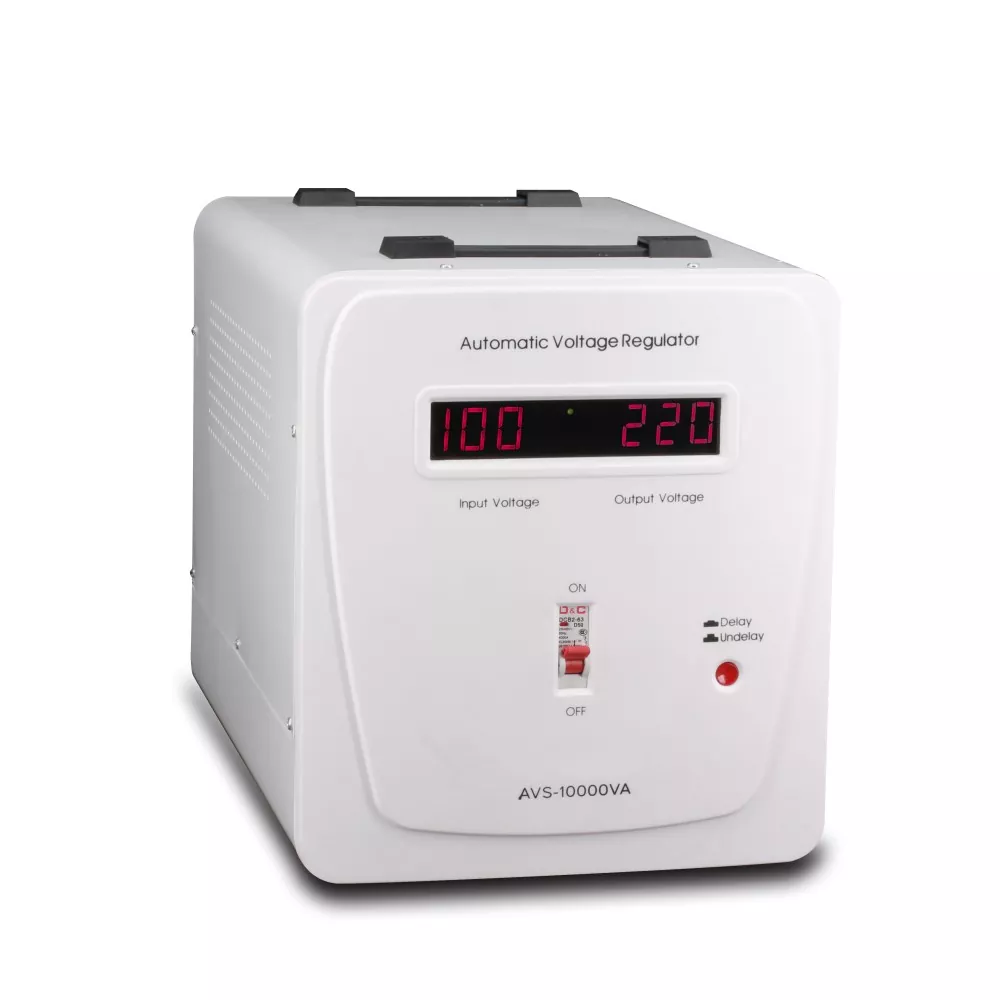

Dimensioni: 405×260×310mm; Peso netto: 15,5 kg; Custodia in metallo con griglie di ventilazione sulla parte anteriore, posteriore e laterale. Adatto per il posizionamento in armadi di distribuzione, su rack o sul pavimento. Temperatura operativa: 0–40°C; Umidità relativa: 10–90% (senza condensa); soddisfa i requisiti degli impianti industriali standard.

6. Integrazione perfetta con generatori e UPS

Quando si passa a un generatore a causa di instabilità della rete o interruzioni di corrente, la tensione e la frequenza di uscita del generatore potrebbero fluttuare. Il collegamento dell'AVS-10000 a valle del generatore stabilizza la tensione di uscita, proteggendo le apparecchiature sensibili a valle. Può anche essere collegato in serie con un UPS online, dove l'UPS fornisce il backup della batteria e l'AVS garantisce la stabilità della tensione, creando una soluzione completa per la qualità dell'alimentazione.

Applicazioni del prodotto

1. Piccole fabbriche/laboratori di lavorazione

Scenario: strutture dotate di 10-20 macchine utensili CNC, compressori d'aria, ventilatori per l'estrazione della polvere, sistemi di illuminazione e computer. Il carico totale è di circa 4000 W.

Soluzione: installare l'AVS-10000 sul pannello di distribuzione principale per fornire la stabilizzazione della tensione a tutte le apparecchiature. Risultati: i motori funzionano senza problemi, la precisione della lavorazione migliora e i controller non si riavviano più in modo imprevisto.

ROI: in base alla riduzione di cinque incidenti di guasto all'anno, ciascuno con un costo di 2.000 RMB in perdite, il costo dell'attrezzatura viene recuperato entro un anno.

2. Grandi impianti di conservazione frigorifera/allevamenti di bestiame

Scenario: più compressori, ventole, riscaldatori e sistemi di monitoraggio. Le fluttuazioni di tensione causano frequenti bruciature del compressore (costo di riparazione: 3.000 RMB per unità).

Soluzione: installare un AVS-10000 per stabilizzare l'alimentazione dell'intero pannello di distribuzione della cella frigorifera, con un'impostazione di ritardo di 180 secondi per proteggere i compressori.

Risultati: la durata della vita del compressore si estende di 2–3 volte; i costi di manutenzione annuali sono ridotti di oltre 10.000 RMB.

3. Stazioni base di comunicazione/sale server

Scenario: stazioni base contenenti alimentatori switching, RRU, BBU e unità di condizionamento dell'aria. La tensione di rete varia in modo significativo, compresa tra 140 V e 260 V.

Soluzione: associare l'AVS-10000 con alimentatori a commutazione per garantire che le apparecchiature della stazione base funzionino entro il normale intervallo di tensione, riducendo così i tassi di interruzione della connessione.

Risultati: il tasso di guasto delle apparecchiature diminuisce del 70%; La disponibilità della stazione base sale al 99,9%.

4. Cucine commerciali/Grandi ristoranti

Scenario: l'uso simultaneo di più forni elettrici, lavastoviglie, fabbricatori di ghiaccio e frigoriferi provoca gravi cadute di tensione.

Soluzione: utilizzare l'AVS-10000 per la stabilizzazione centralizzata della tensione per garantire una tensione stabile per tutte le apparecchiature della cucina, prevenendo problemi come temperature del forno insufficienti e controller della lavastoviglie bruciati.

Risultati: qualità costante della preparazione del cibo e costi di manutenzione significativamente ridotti.

5. Piccoli impianti idrici/stazioni di pompaggio in aree remote

Scenario: i motori della pompa dell'acqua si surriscaldano e si bruciano a causa della bassa tensione, interrompendo l'approvvigionamento idrico. Soluzione: L'AVS-10000 alimenta gli armadi di controllo della pompa dell'acqua; mantiene un'elevata tensione di uscita anche durante i cali di tensione, garantendo un avvio e un funzionamento affidabili del motore.

Risultato: tempo di funzionamento continuo prolungato per le pompe dell'acqua e frequenza ridotta delle riparazioni di emergenza.
