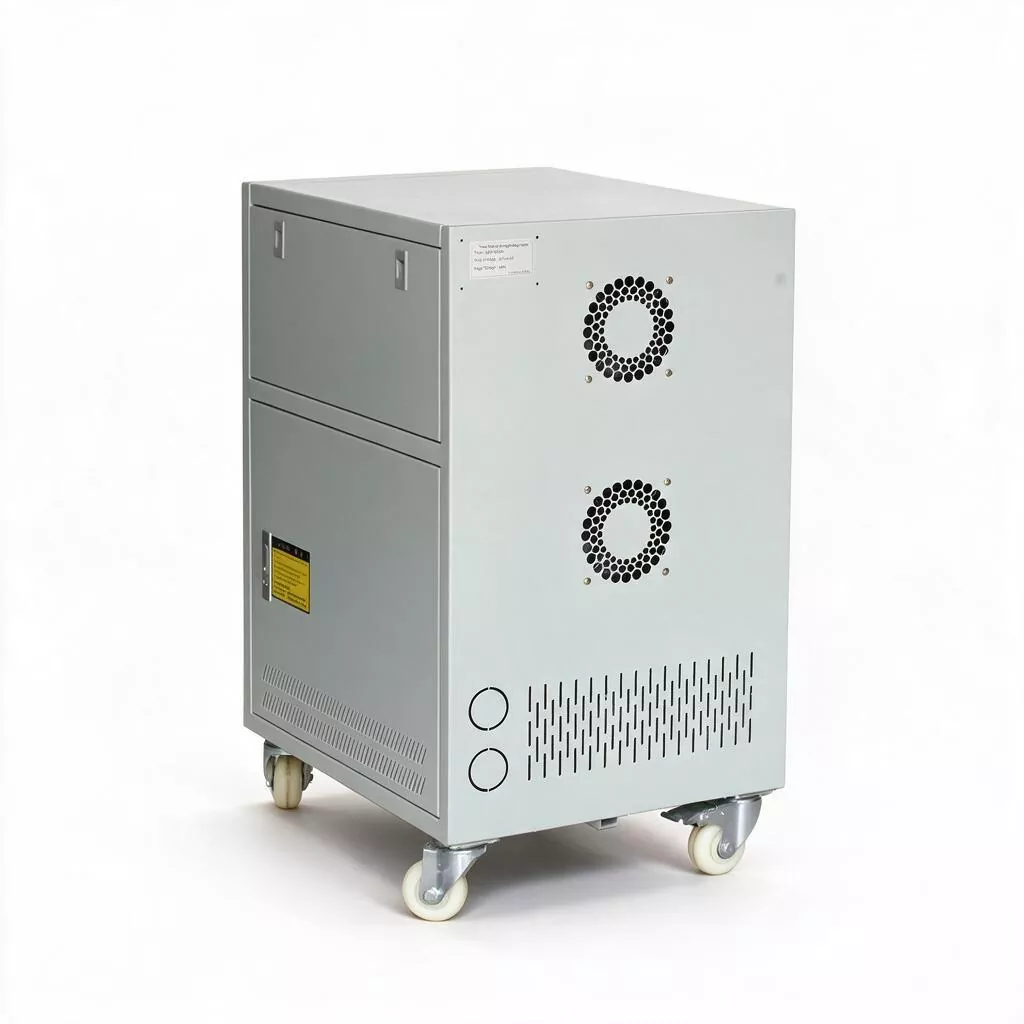

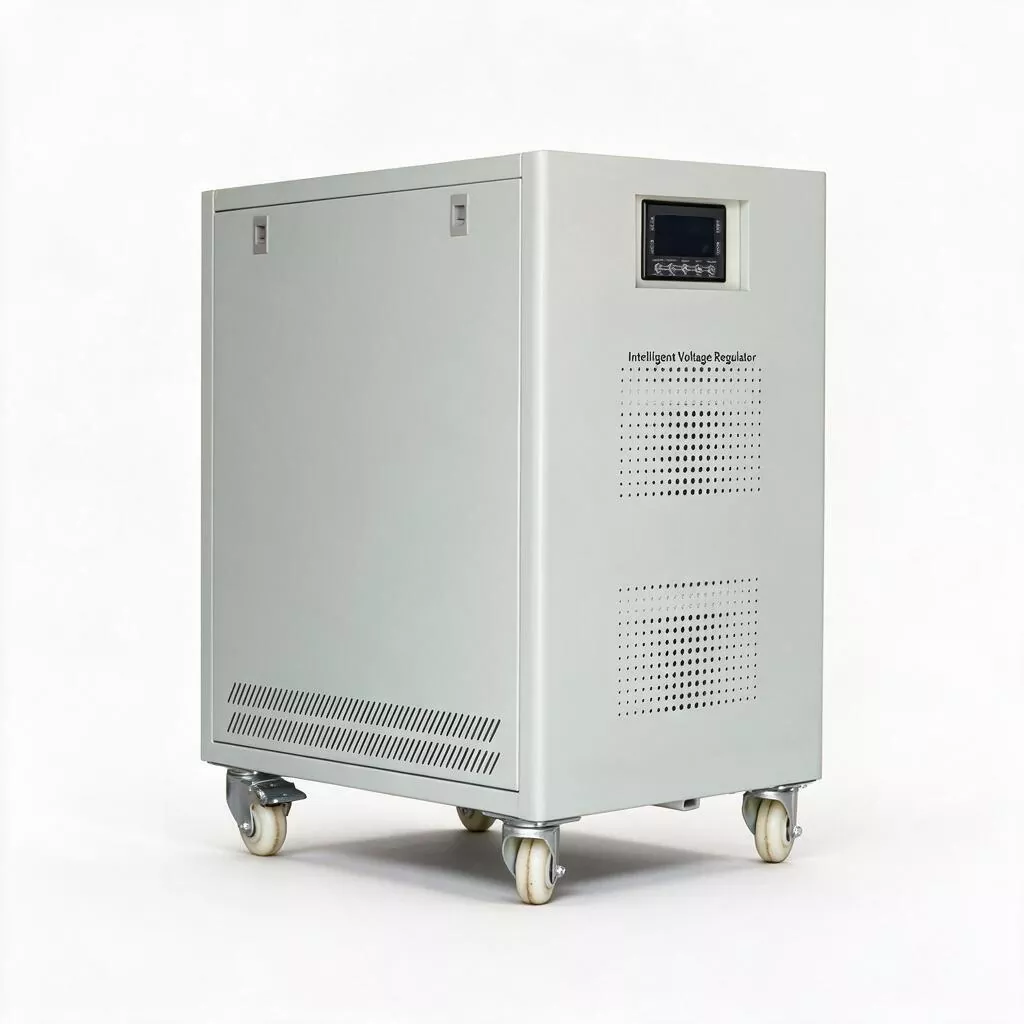

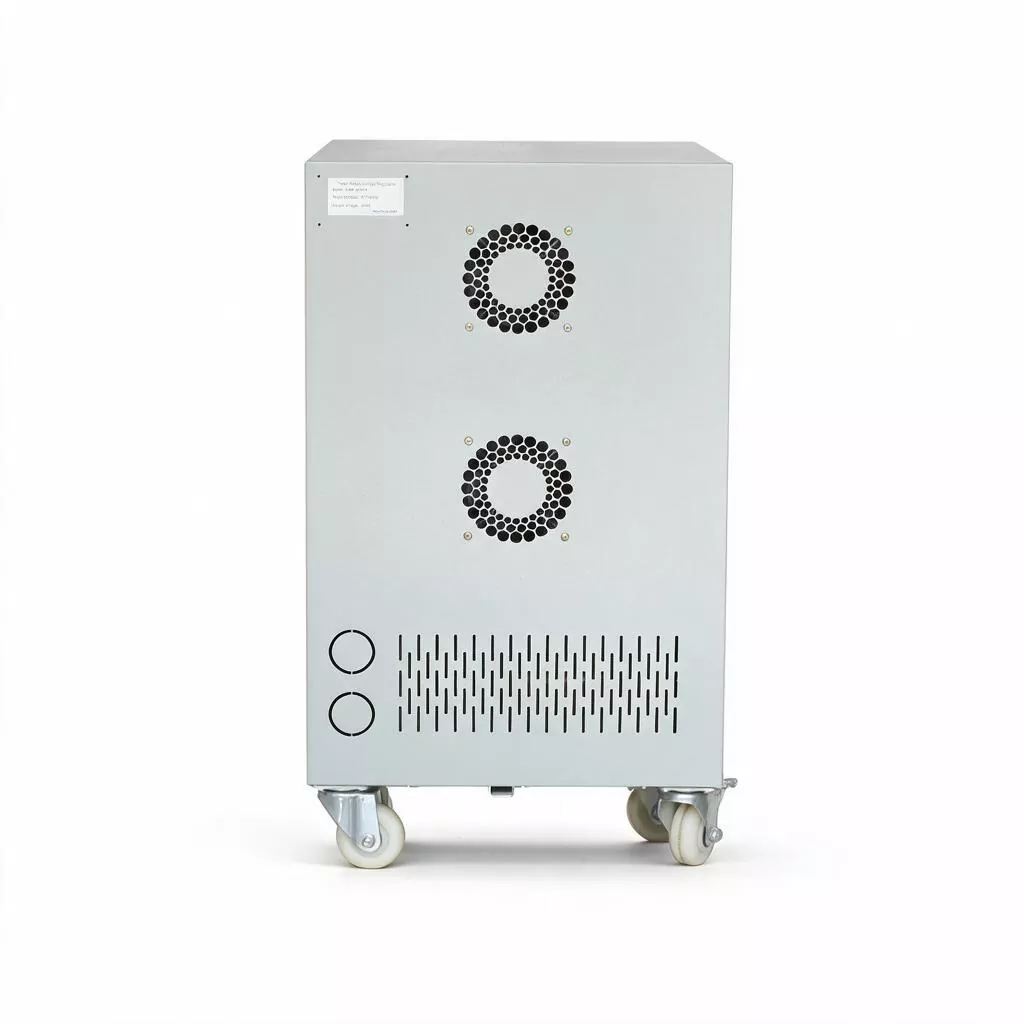

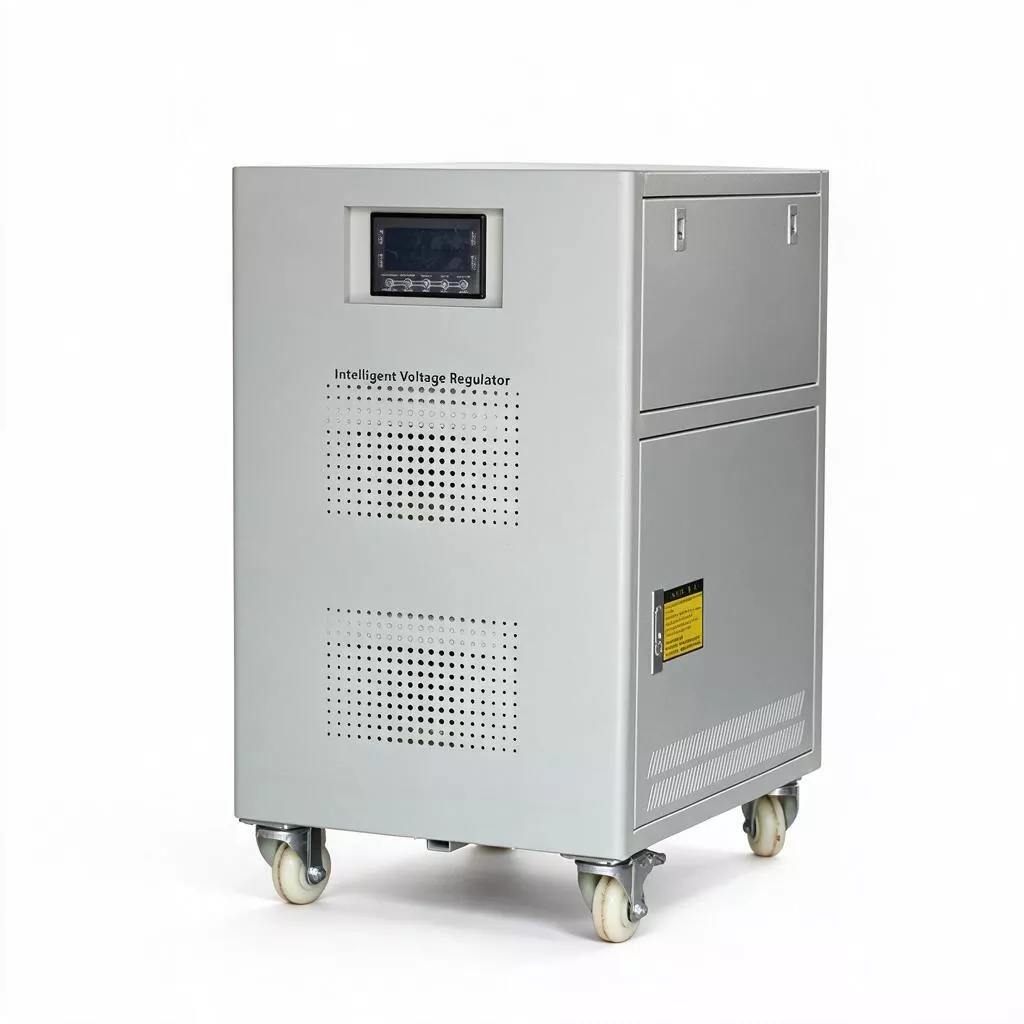

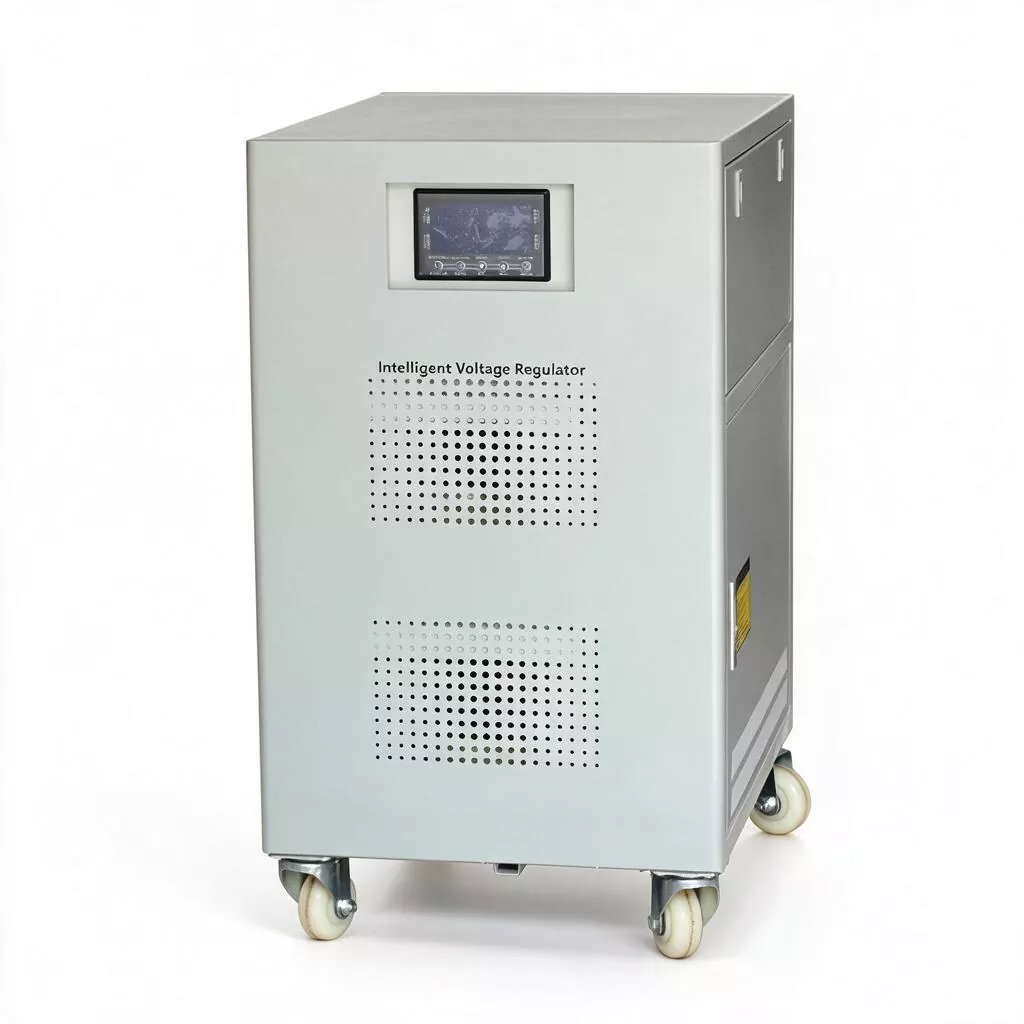

Servomotore trifase 100kVA AVR

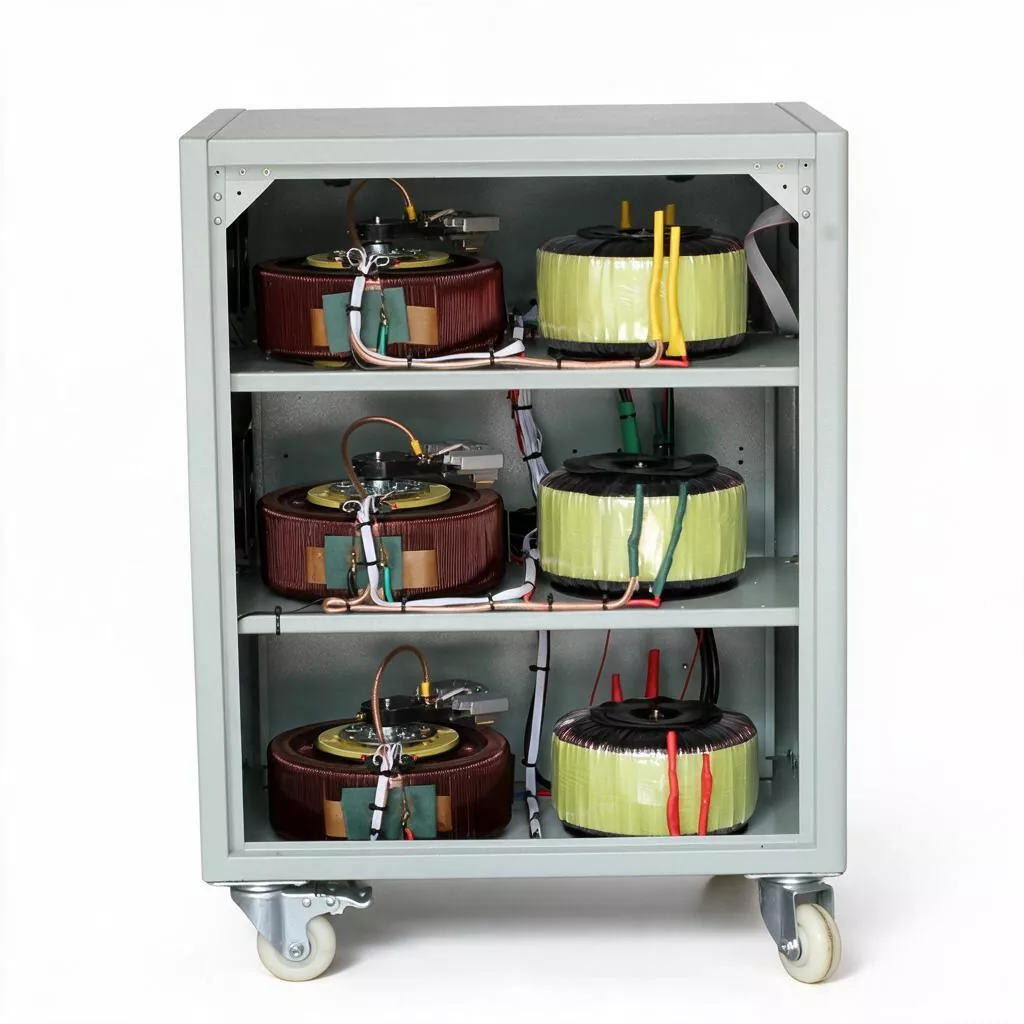

Il servomotore trifase 100KVA AVR è dotato internamente di una bobina di regolazione della tensione a colonna allargata e di un componente di spazzola di carbone sovradimensionato. Il design a ridondanza elettromagnetica consente di gestire con facilità eventi estremi di "fluttuazioni di potenza" in cui la rete elettrica a monte scende temporaneamente al 60% della tensione nominale: al ripristino della tensione, lo stabilizzatore può rispondere rapidamente e stabilizzare l'uscita entro l'intervallo accettabile, impedendo ai convertitori di frequenza e ai servoazionamenti a valle di arrestarsi a causa di allarmi di sottotensione.

Allo stesso tempo, il suo gigantesco trasformatore di compensazione ha eccellenti caratteristiche di saturazione magnetica, che possono fornire un sufficiente supporto di shock di corrente quando più motori di grande potenza (potenza totale circa 80KW) vengono avviati simultaneamente, a differenza delle apparecchiature elettroniche che tendono ad attivare facilmente il blocco istantaneo di sovracorrente.

Parametro del prodotto

Caratteristiche principali

1. Capacità a livello di hub di distribuzione

Capacità nominale 100KVA, corrente nominale circa 152A (trifase 380V). Può essere installato direttamente nella sala di distribuzione principale dello stabilimento o nell'armadio principale di ingresso dell'edificio, fungendo da nodo centralizzato di regolazione della tensione per l'intera officina, l'intero edificio o l'area del parco. Ciò semplifica la struttura di distribuzione e riduce i rischi di coordinamento di più dispositivi di piccola capacità collegati in parallelo.

2. Capacità di fluttuazione anti-potenza

Basato sul trasformatore di capacità ultragrande del tipo a induzione elettromagnetica, ha una tolleranza alle cadute improvvise di tensione estremamente forte. Quando la tensione di ingresso scende al 60% - 70% del valore nominale, lo stabilizzatore può comunque mantenere un'uscita stabile, resistendo efficacemente alle "fluttuazioni di potenza" causate da fulmini, azioni di interruttori di livello superiore o commutazione di carichi di grandi dimensioni ed evitando lo scatto di apparecchiature sensibili a causa di sottotensione.

3. Stabilità dinamica e termica

Per condizioni di lavoro estreme in cui dozzine di motori in una grande officina si avviano contemporaneamente, SBW-100KVA può sopportare correnti a breve termine (≤5 secondi) diverse volte la corrente nominale senza sgancio o bypass, garantendo l'autoavvio regolare del gruppo di apparecchiature e comprimendo il tempo di recupero della produzione dal "livello orario" al "secondo livello".

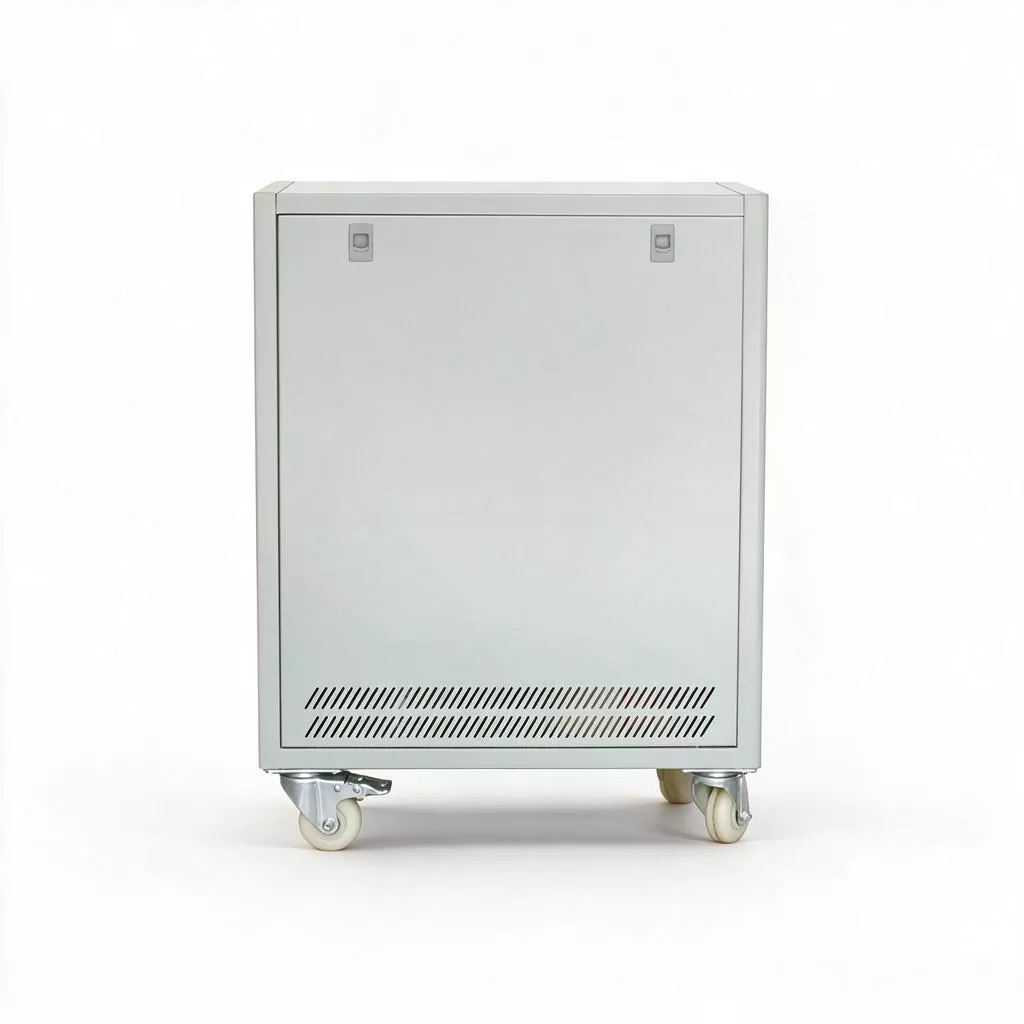

4. Struttura meccanica resistente

Le dimensioni del mobile sono 700×550×1300mm, con un peso netto di 175kg. La struttura interna utilizza spesse bobine di rame e nuclei in lamiera di acciaio al silicio orientato ad alta permeabilità magnetica, con un livello di isolamento di grado A. La resistenza meccanica e il margine elettrico dell'intera macchina sono sufficienti e la durata di servizio del progetto supera i 15 anni. Non è necessaria una sostituzione su larga scala dei componenti principali durante l’intero ciclo di vita.

5. Progettazione con manutenzione minima

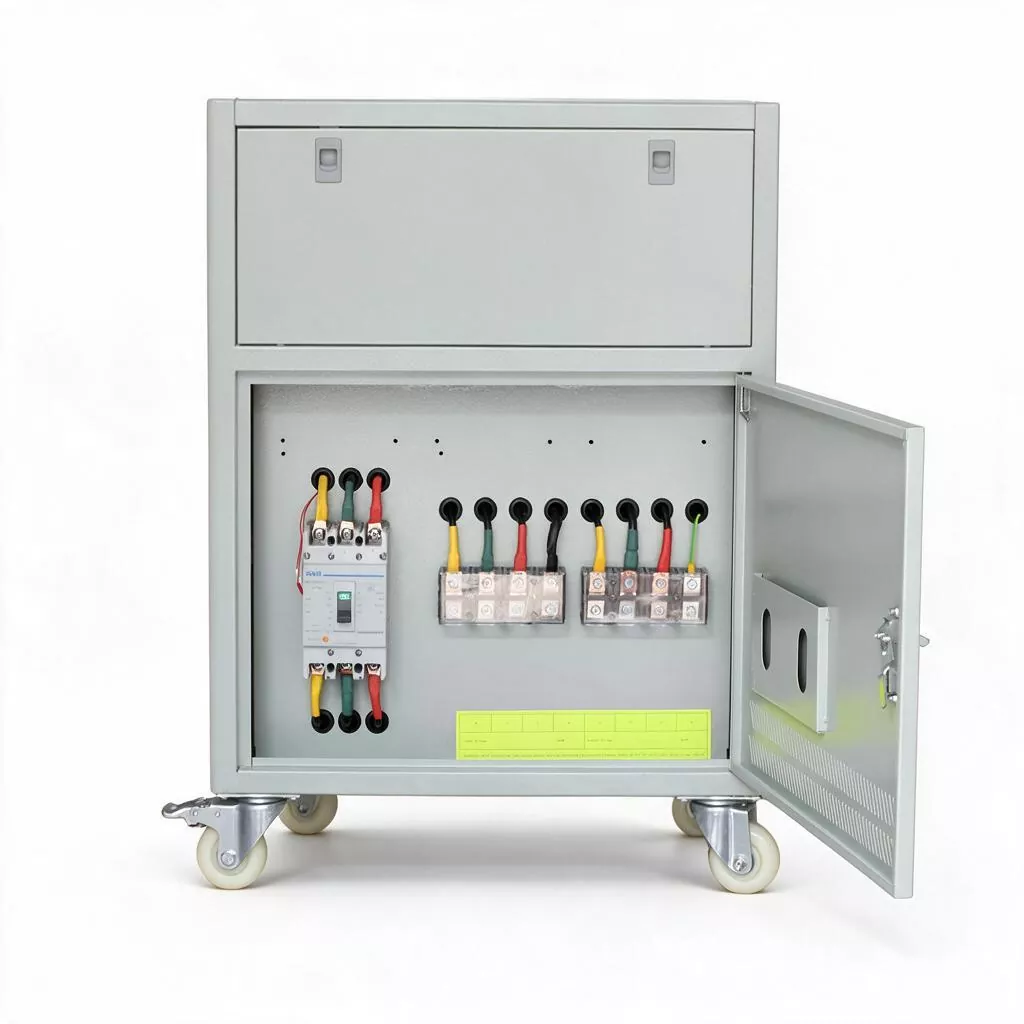

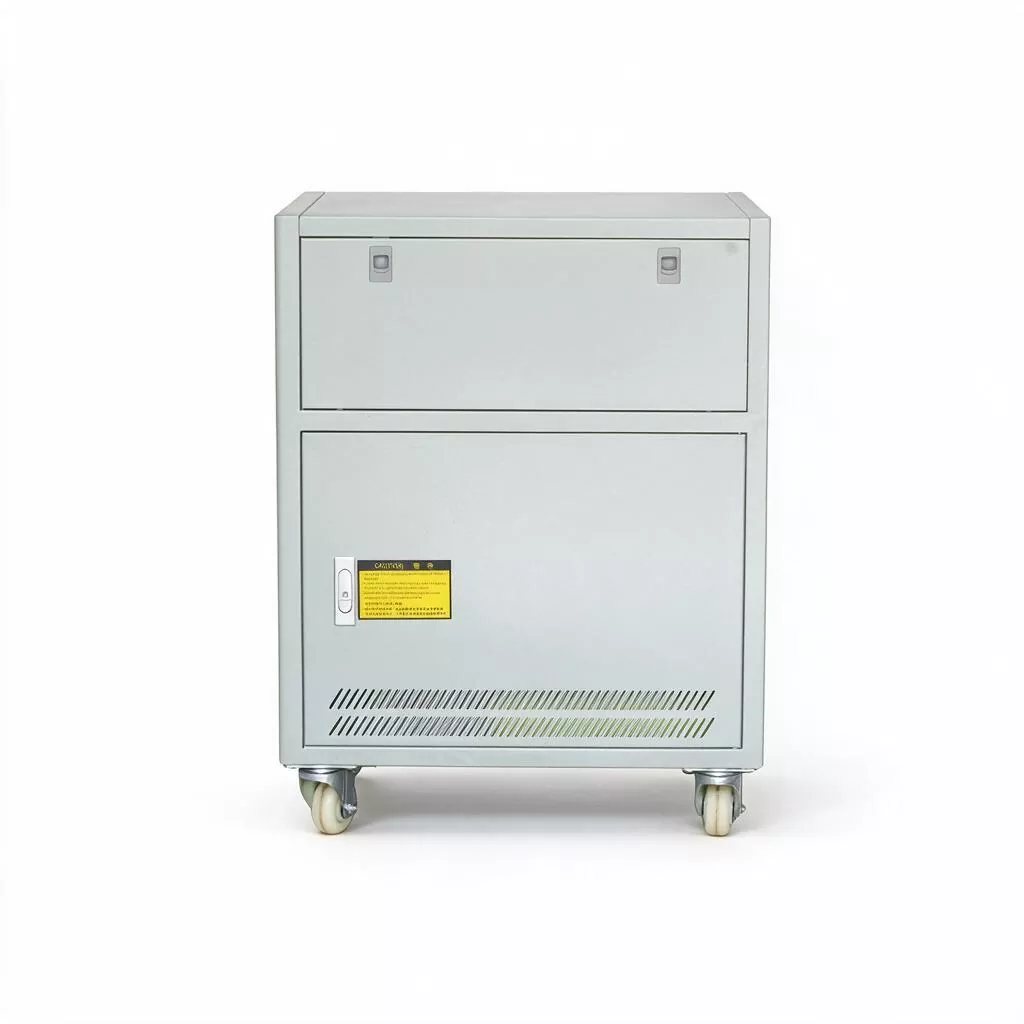

Il servomotore trifase 100KVA AVR adotta componenti di spazzole di carbone a cassetto di dimensioni standard internazionali, consentendo l'ispezione visiva e la sostituzione rapida senza smontaggio; il layout interno è chiaro e i terminali di connessione utilizzano sbarre di rame standard per un facile serraggio regolare e l'ispezione della misurazione della temperatura a infrarossi. I ricambi sono altamente versatili, con cicli di approvvigionamento brevi e costi contenuti.

6. Protezione multilivello e bypass ridondante

Integrato con sei livelli di protezione elettrica (sovraccarico, sovratensione, sottotensione, cortocircuito, surriscaldamento, perdita di fase) e dotato di interruttori dual bypass manuali/automatici. Gli interruttori di bypass automatici possono commutare istantaneamente in caso di anomalie interne per garantire l'alimentazione continua al carico; il bypass manuale è conveniente per la manutenzione delle apparecchiature senza interruzione della produzione, soddisfacendo le esigenze di produzione continua per le grandi imprese.

7. Interfaccia di monitoraggio intelligente

Interfaccia di comunicazione RS485 standard (protocollo Modbus-RTU) e modulo di comunicazione Ethernet opzionale. Può caricare tensione di ingresso/uscita, velocità di carico, temperatura interna, eventi di allarme e altri dati operativi sul sistema informatico superiore in tempo reale, ottenendo un monitoraggio centralizzato e un avviso di guasto da parte del centro operativo e di manutenzione.

Applicazioni del prodotto

1. Officina di stampaggio su larga scala per la produzione automobilistica e l'industria pesante: fornire la stabilizzazione totale della tensione della linea in entrata per linee di stampaggio da 1000 T e superiori, gruppi di robot di saldatura e officine di verniciatura su larga scala, garantendo coerenza nel ciclo di stampaggio e qualità della saldatura.

2. Ospedali terziari e parchi medici: installati nella sala di distribuzione principale dell'ospedale, forniscono la gestione centralizzata dell'alimentazione per i centri di imaging (MRI, CT, DSA multipli), la purificazione dell'aria condizionata della sala operatoria e apparecchiature di sterilizzazione su larga scala nella sala di fornitura centrale, garantendo la sicurezza dei pazienti e la sicurezza delle risorse delle apparecchiature.

3. Data center e hub di comunicazione a livello regionale: situati sul lato della linea in entrata delle sale computer IDC di medie dimensioni o delle sale computer di convergenza delle comunicazioni provinciali, riducono l'impatto delle fluttuazioni di tensione front-end sugli alimentatori a commutazione ad alta frequenza e sui compressori di climatizzazione di precisione e prolungano la durata dei pacchi batteria UPS.

4. Grandi complessi commerciali e centri espositivi: fornire stabilità di tensione a gamma completa per l'alimentazione dell'illuminazione, unità principali di climatizzazione centralizzata, sistemi di scale mobili in hotel a cinque stelle, grandi centri commerciali e centri espositivi internazionali, evitando reclami dei clienti e perdite operative dovute a fluttuazioni di tensione.

5. Approvvigionamento idrico municipale e trattamento delle acque reflue: installato alle estremità delle linee in ingresso delle sale pompe dell'approvvigionamento idrico urbano e delle sale ventilatori di aerazione degli impianti di trattamento delle acque reflue di grandi dimensioni, garantendo il funzionamento continuo e ininterrotto delle infrastrutture chiave per i servizi pubblici durante le fluttuazioni della rete elettrica nella stagione delle piogge.

6. Grandi celle frigorifere e lavorazione alimentare: fornire protezione di stabilizzazione della tensione per i gruppi di compressori di refrigerazione dell'ammoniaca, i ventilatori dei tunnel di congelamento rapido e i sistemi di distribuzione dell'alimentazione delle linee di confezionamento automatico, impedendo che tensioni anomale causino sbalzi di temperatura nella cella frigorifera e conseguenti enormi perdite.

Perché scegliere questo servomotore trifase AVR?

1. Il servomotore trifase 100KVA AVR utilizza un avvolgimento della bobina interamente in rame e un sistema di isolamento di livello A di alta qualità. L'effettivo utilizzo di rame e ferro supera di gran lunga il livello medio del settore, garantendo isteresi e perdite per correnti parassite estremamente basse (efficienza ≥ 96%) in condizioni di pieno carico. Il suo unico componente vulnerabile, le spazzole di carbone, utilizza materiale in grafite di rame di dimensioni standard internazionali, con un ciclo di sostituzione fino a 3-5 anni, e i pezzi di ricambio sono altamente versatili, con un costo di sostituzione singola molto basso.

2. Il design complessivo riserva margini elettrici e meccanici sufficienti, eliminando i problemi di guasto "in stile conto alla rovescia" affrontati dalle apparecchiature elettroniche di potenza, come l'essiccazione del condensatore elettrolitico e l'invecchiamento del modulo IGBT durante la vita utile. Per il reparto finanziario si tratta di un cespite ammortizzabile per oltre 15 anni, con un costo di ammortamento annuo estremamente competitivo.

3. Il design strutturale del modello da 100 KVA considera pienamente le esigenze pratiche degli utenti su larga scala: adotta porte di manutenzione ad apertura laterale e telai per spazzole di carbone a cassetto, con ispezione e sostituzione delle spazzole di carbone completate entro 20 minuti, senza la necessità di disconnettere il circuito principale delle linee in ingresso; dotato di contatori digitali LED a grande schermo e indicatori di codici di errore, che consentono a un elettricista di prima linea di individuare rapidamente il problema; le interfacce di comunicazione RS485 riservate supportano la connessione a DCS o sistemi di monitoraggio dell'energia, consentendo la misurazione remota, la segnalazione remota e il controllo remoto.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. Qual è la corrente nominale dello stabilizzatore da 100 KVA? Quali sono i requisiti per il cavo in ingresso front-end?

La corrente nominale dello stabilizzatore trifase 380V è di circa 152A. Considerando la perdita di efficienza dello stabilizzatore stesso (circa il 4%) e il possibile sovraccarico a breve termine, si consiglia di configurare un interruttore automatico scatolato (MCCB) con una capacità non inferiore a 200 A nella parte anteriore. Si consiglia di utilizzare il cavo in ingresso YJV 3×70mm² + 2×35mm² o specifiche superiori (anima in rame) e la selezione specifica deve essere verificata in base alla distanza di posa effettiva (≤50 metri) per calcolare la caduta di tensione. Possiamo fornirvi un foglio di calcolo gratuito per la scelta dei cavi.

2. Come si abbina questa apparecchiatura al trasformatore front-end (ad esempio 1250 KVA)?

L'SBW-100KVA è adatto per il ramo di alimentazione principale lato bassa tensione di trasformatori con una capacità da 500 KVA a 1600 KVA. Funge da "strato isolante di stabilizzazione" inserito tra il trasformatore e il carico dell'officina. Si consiglia di installare un interruttore automatico di isolamento e un parafulmini nella parte anteriore dello stabilizzatore e di configurare armadi di distribuzione per diverse zone di processo nella parte posteriore in base ai diversi processi in officina per ottenere una protezione graduale.

3. Qual è il livello specifico di capacità di "shock antivibrazioni"?

Quando la tensione di ingresso scende al 60% del valore nominale entro 100 ms (ovvero 228 V), la tensione di uscita dell'SBW-100KVA può ancora mantenersi entro ± 3% (ovvero 369 V - 392 V). Ciò è fondamentale affinché i convertitori di frequenza e i contattori della parte posteriore mantengano l'impegno. Per cadute profonde di lunga durata, è necessario combinare l'ATS front-end e il sistema generatore per una risposta coordinata. Siamo in grado di fornire una soluzione globale di continuità dell’alimentazione.

4. Qual è il ciclo di revisione generale e il costo della sostituzione dei principali pezzi di ricambio?

Si consiglia di effettuare una manutenzione completa ogni 5 anni (compresa la sostituzione delle spazzole di carbone, la lubrificazione dei cuscinetti, il serraggio dei terminali e il test dell'isolamento). Il gruppo spazzole di carbone è l'unico materiale di consumo regolare e il costo della sostituzione in batch è molto inferiore al costo della sostituzione dell'intera scheda di potenza dello stabilizzatore elettronico. La durata complessiva della macchina è >15 anni e il nucleo del trasformatore può funzionare per più di 20 anni.

5. In che modo la funzione dual-bypass garantisce una produzione continua durante il funzionamento effettivo?

Il pannello dell'apparecchiatura è dotato di un interruttore di selezione "stabilizzazione/bypass". Quando è necessaria la manutenzione, spostare l'interruttore in posizione "bypass" (in questo momento, il contattore interno collegherà direttamente il carico all'alimentazione di rete), il corpo dello stabilizzatore può essere spento in sicurezza per la manutenzione e l'alimentazione del carico non verrà interrotta. Una volta completata la manutenzione, tornare alla modalità "stabilizzazione". L'intero processo supporta il funzionamento della produzione senza interruzioni, ma deve essere eseguito da un elettricista certificato.

6. Esistono requisiti speciali per il terreno di installazione per il peso di 175 kg?

L'apparecchiatura è dotata di base portante e quattro fori di fissaggio per l'installazione. Per un normale pavimento in cemento, può essere posato e installato direttamente; per un pavimento o un solaio sopraelevato antistatico, si consiglia di installare una base portante in acciaio con canale da 10# nella parte inferiore dell'apparecchiatura per distribuire il peso sulle travi e sulle colonne strutturali. I nostri disegni di installazione indicheranno chiaramente i requisiti di carico e le dimensioni fisse.
