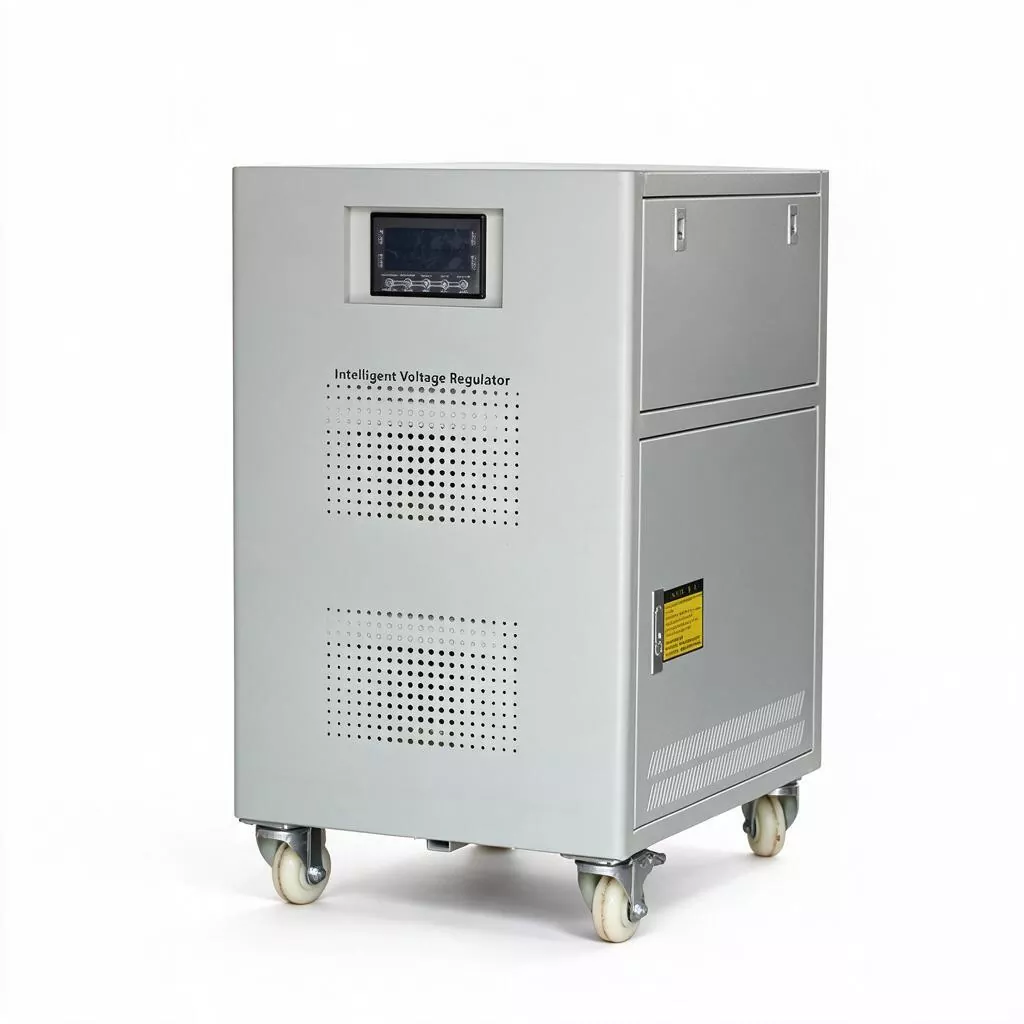

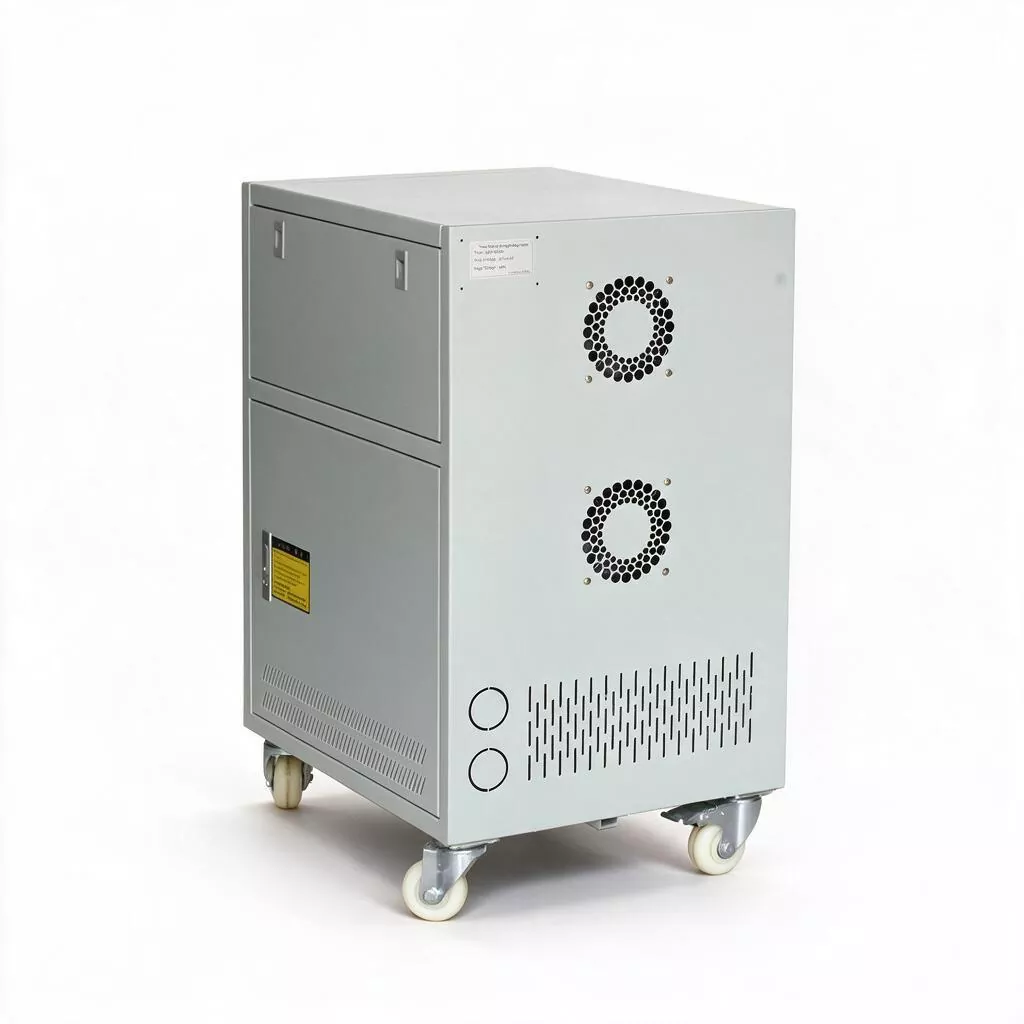

Servomotore trifase 20kVA AVR

La competizione nella produzione moderna è in gran parte una gara di efficienza complessiva delle apparecchiature (OEE). Tra i molti fattori che influenzano l’OEE, la qualità dell’energia viene spesso trascurata, ma spesso è il principale colpevole dei tempi di inattività non pianificati.

I buchi di tensione possono interrompere i programmi di controllo del PLC e attivare arresti di allarme nei servoazionamenti; l'alta tensione sostenuta accelera l'invecchiamento dell'isolamento del motore e riduce la durata dei condensatori del bus CC VFD; e lo squilibrio trifase provoca un'ondulazione della coppia del motore, compromettendo la precisione della lavorazione.

Rispetto ai modelli entry-level da 10 KVA o intermedi da 15 KVA, il servomotore trifase da 20 KVA AVR non solo gestisce le elevate correnti di spunto (tipicamente 5-7 volte la corrente nominale) associate all'avvio di carichi induttivi come motori e compressori, ma anche, grazie alla sua regolazione trifase indipendente, ripristina rapidamente l'equilibrio di tensione tra le fasi durante improvvise fluttuazioni del carico monofase, garantendo che l'intera linea di produzione rimanga indisturbata.

Parametro del prodotto

Quali sono i vantaggi rispetto ad altri prodotti?

In termini di compatibilità del sistema, la capacità di 20 KVA corrisponde a una corrente nominale di circa 30 A (380 V trifase), rendendolo un abbinamento perfetto per la stragrande maggioranza degli interruttori automatici e dei contattori da 40 A (o inferiori) sul mercato, eliminando la necessità di costosi aggiornamenti degli armadi di distribuzione dell'alimentazione.

Inoltre, il servomotore trifase 20KVA AVR condivide esattamente le stesse dimensioni (500×380×670 mm) e peso (82 kg) dei modelli 10KVA e 15KVA. Questa coerenza nei requisiti di ingombro e carico strutturale consente ai clienti di passare a una capacità superiore senza alterare il layout esistente, garantendo allo stesso tempo un margine di potenza sufficiente per consentire l'aggiunta di una o due altre macchine in futuro.

Il servomotore trifase 20KVA AVR eredita i vantaggi intrinseci della struttura del servomotore: elevata resistenza agli urti, assenza dei rischi associati alla fragile elettronica di potenza e sostituzione facile e a basso costo delle spazzole di carbone. Dotato di una ventola intelligente con controllo della temperatura e di un sistema di protezione multistrato, questo modello è progettato per ambienti di produzione continua 24 ore su 24, su tre turni, rendendolo particolarmente adatto per le operazioni di catena di montaggio che richiedono un'elevata continuità di alimentazione.

Caratteristiche principali

1. Posizionamento ottimale della capacità

La potenza nominale di 20 KVA colma esattamente il divario di mercato tra i modelli da 15 KVA e 30 KVA. Per i gruppi di carico con una capacità installata totale di circa 15–18KW, l'unità da 20KVA fornisce un margine ragionevole del 10%–15%. Ciò gli consente di gestire facilmente i picchi di avvio del motore evitando l'inefficienza del funzionamento in una zona con carico leggero a causa della capacità eccessiva, garantendo che lo stabilizzatore funzioni costantemente entro il suo intervallo di efficienza di picco (carico 60%–80%).

2. Garantire la continuità della produzione

Presenta un'ampia tolleranza sulla tensione di ingresso di ±20%; lo stabilizzatore mantiene un'uscita stabile anche quando la tensione di rete scende a 304 V o raggiunge picchi a 456 V. Con un tempo di risposta inferiore a un secondo, attenua efficacemente gli sfarfallii di tensione durante le stagioni dei temporali e le fluttuazioni di tensione causate dalla commutazione di apparecchiature pesanti, riducendo al minimo il rischio di interruzioni dell'alimentazione elettrica.

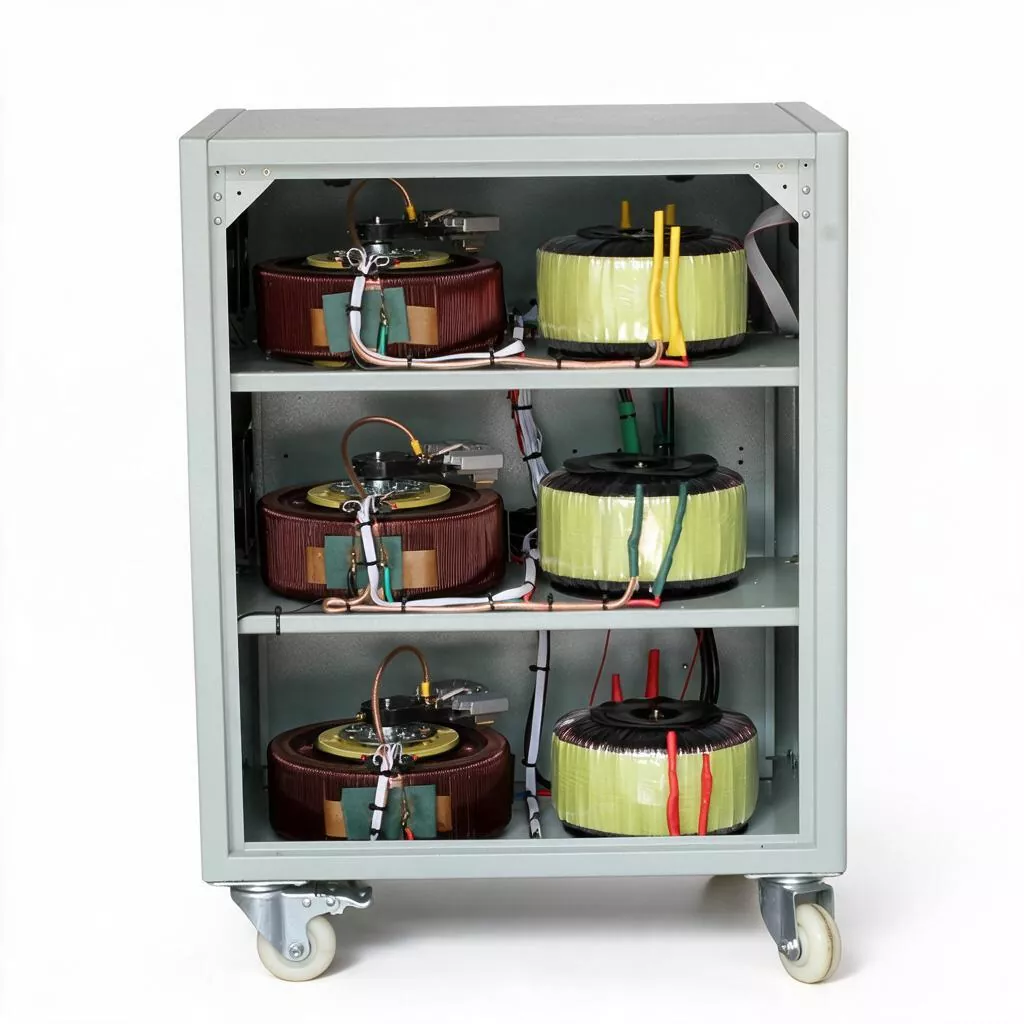

3. Regolazione Trifase Indipendente

Progettato per scenari di fabbrica che coinvolgono carichi misti, come illuminazione e prese monofase insieme ad apparecchiature di alimentazione trifase, utilizza una tecnologia di campionamento e controllo di fase indipendente. Anche con notevoli squilibri di carico tra le fasi, stabilizza la tensione di ciascuna fase entro l'intervallo di precisione richiesto, prevenendo danni alle schede di controllo di precisione causati dalla sovratensione derivante dagli spostamenti del punto neutro.

4. Design ad alta resistenza

Costruito con materiali isolanti di Classe A di livello industriale, resiste a 2000 V CA/1 min senza rottura dielettrica. Con un aumento della temperatura netta <60°C e un sistema di raffreddamento ad aria forzata intelligente integrato, funziona stabilmente a lungo termine con temperature ambiente comprese tra -5°C e 40°C e livelli di umidità inferiori al 90%, rendendolo adatto per ambienti ad alta temperatura e umidità elevata come officine di stampaggio a iniezione, fonderie e sale di distribuzione elettrica sotterranee.

5. Manutenzione modulare

Le spazzole di carbone sono le uniche parti consumabili; la sostituzione è semplice ed economica (non è necessario smontare l'intera unità). La scheda di controllo utilizza connessioni con terminali plug-in, riducendo significativamente i tempi di risoluzione dei problemi e di riparazione. L'unità ha una durata di vita superiore a 15 anni, con un conseguente costo totale di proprietà a lungo termine molto inferiore a quello degli stabilizzatori di tensione elettronici.

6. Plug-and-Play

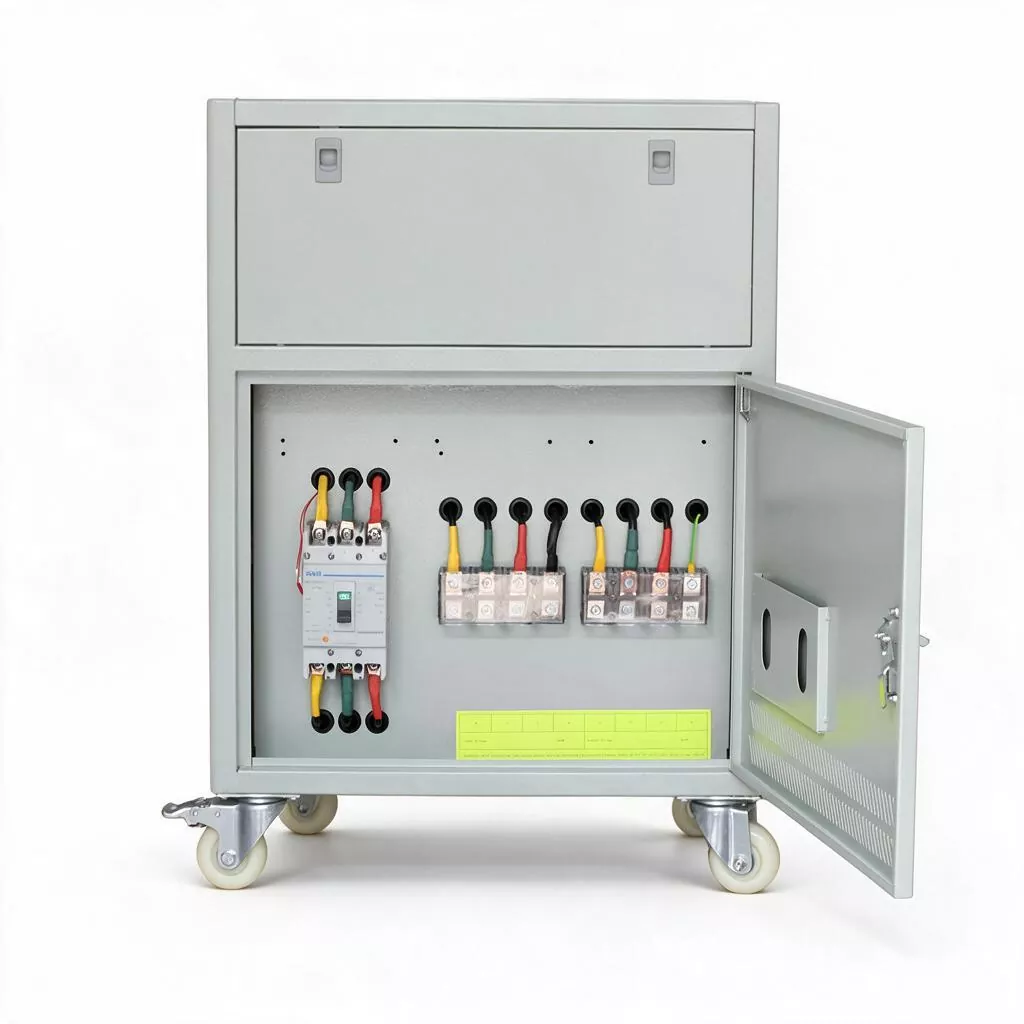

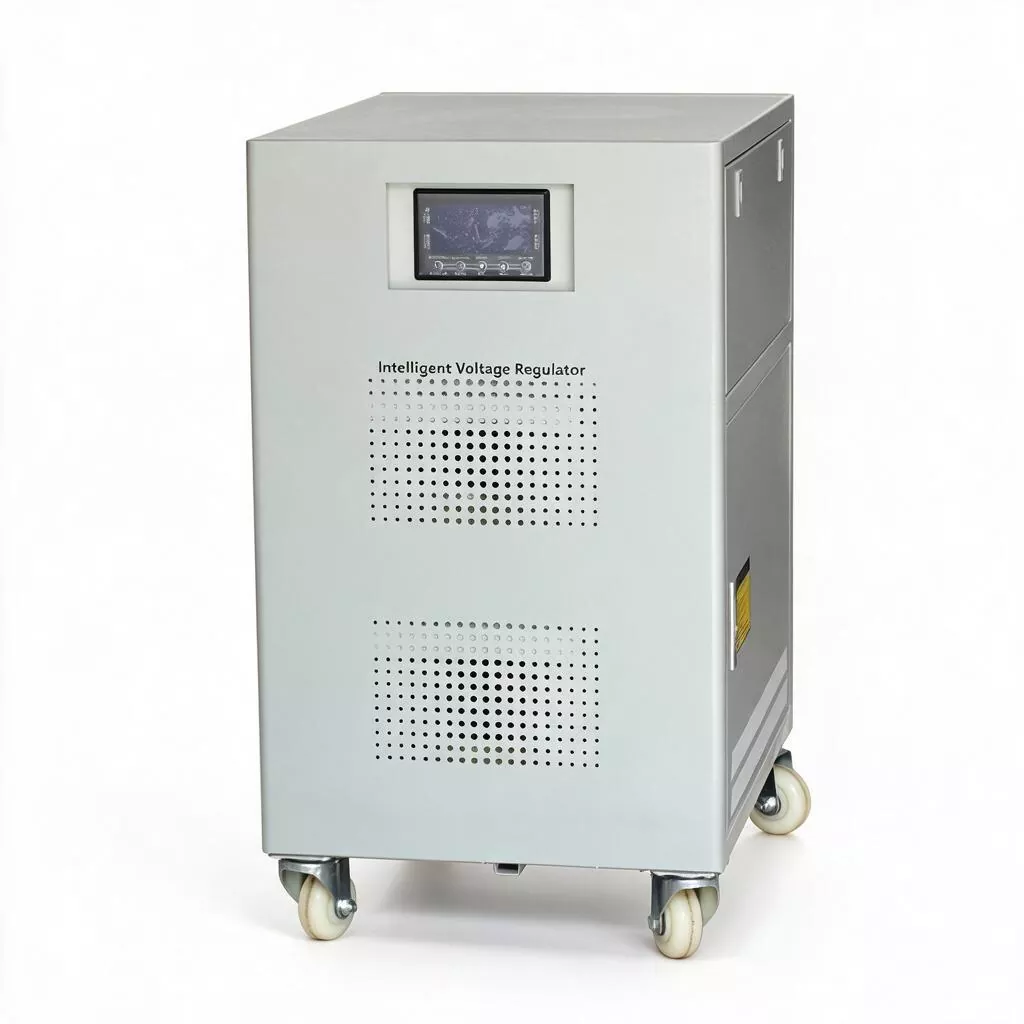

Dispone di cablaggio trifase standard a quattro fili (A/B/C/N/PE) e supporta il funzionamento a doppia frequenza (50/60 Hz). Il servomotore trifase 20KVA AVR è compatibile con gruppi elettrogeni diesel, sistemi UPS e stadi di ingresso di vari azionamenti a frequenza variabile (VFD). Un pannello LED digitale fornisce una visualizzazione intuitiva delle tensioni di fase, facilitando rapide ispezioni in loco.

Applicazioni del prodotto

1. Linee di produzione di piccole e medie dimensioni: fornisce energia stabile per torni CNC, fresatrici, centri di lavoro, piccole linee di stampaggio e linee di assemblaggio automatizzate, garantendo precisione di lavorazione e mantenendo i tempi del ciclo di produzione.

2. Apparecchiature elettriche per edifici di grandi dimensioni: adatte per gli ascensori principali, le unità centrali di raffreddamento dell'aria condizionata, le pompe antincendio e i sistemi di ventilazione in grattacieli per uffici, centri commerciali e ospedali; previene l'intrappolamento dell'ascensore o gli arresti di protezione dei sistemi di raffreddamento causati da fluttuazioni di tensione.

3. Macchinari per l'imballaggio e il settore alimentare: offre protezione dalla stabilizzazione della tensione per apparecchiature sottoposte a frequenti cicli di avvio e arresto, come macchine per l'imballaggio di cuscini, riempitrici, sigillatrici e forni, prolungando così la durata di contattori e motori.

4. Lavorazione laser e lamiera: fornisce energia pulita alle unità di controllo CNC e alle pompe del gas ausiliarie delle macchine da taglio laser e plasma, prevenendo guasti da alta tensione o problemi di qualità del taglio.

5. Sale di aggregazione delle comunicazioni: implementate nella fase di ingresso degli alimentatori a commutazione e delle unità di condizionamento d'aria di precisione nelle sale di aggregazione regionali e nei data center periferici per prevenire tempi di inattività delle apparecchiature di comunicazione causati da anomalie di tensione.

6. Apparecchiature di test e ispezione: fornisce un riferimento di tensione stabile per camere di test ambientali, dinamometri e tester di carica/scarica ad alta potenza nei laboratori universitari e nei centri di controllo qualità, garantendo la ripetibilità dei dati di test.

Servizi di personalizzazione

KTAC supporta servizi OEM/ODM, inclusa la personalizzazione dei colori esterni, dei metodi di imballaggio, degli intervalli di tensione di ingresso/uscita e moduli con funzioni speciali (come filtri EMI, dispositivi di protezione contro i fulmini e interfacce di monitoraggio RS232/RS485). Vi preghiamo di contattarci per una soluzione personalizzata.

Domande frequenti

1. Come posso determinare se la mia apparecchiatura richiede 20 kVA anziché 15 kVA?

Calcolare la potenza totale (kVA) di tutte le apparecchiature funzionanti contemporaneamente e tenere conto della corrente di spunto di avviamento del singolo motore più grande. Se la potenza operativa totale è compresa tra 12 kVA e 15 kVA e coinvolge motori o apparecchiature di grandi dimensioni che si avviano e si arrestano frequentemente, consigliamo il modello da 20 kVA per garantire un margine sufficiente. Se la potenza totale rimane costantemente inferiore a 10kVA, è sufficiente il modello da 15kVA. Possiamo fornire un foglio di lavoro per il calcolo del carico gratuito.

2. Ci saranno problemi se lo stabilizzatore di tensione da 20 kVA funziona a basso carico per un periodo prolungato?

No. La serie SBW utilizza la regolazione della tensione del servomotore e non presenta i requisiti di "carico minimo" riscontrati negli stabilizzatori di tensione elettronici. Anche con carichi leggeri del 20%–30%, l'efficienza rimane superiore al 90% e un aumento inferiore della temperatura aiuta effettivamente a prolungare la durata delle spazzole di carbone e del trasformatore.

3. La regolazione trifase indipendente può risolvere completamente i problemi di squilibrio trifase?

SÌ. Il servomotore trifase 20KVA AVR esegue il campionamento della tensione e la regolazione della compensazione per ciascuna fase individualmente, stabilizzando la tensione di uscita di ciascuna fase con una precisione entro il ±3%. Tuttavia, si tenga presente che regola la tensione anziché la distribuzione della potenza attiva; se la corrente di carico trifase è fortemente squilibrata (es. differenza superiore al 50%), si consiglia di ottimizzare la distribuzione del carico.

4. Come funziona la funzione di bypass dell'apparecchiatura?

In caso di sovraccarico interno, cortocircuito, surriscaldamento o guasto di un componente, il circuito di controllo commuta automaticamente il carico sul circuito di bypass di rete. A questo punto l'unità funge semplicemente da conduttore; mentre la regolazione della tensione è disabilitata, viene mantenuta l'alimentazione continua alle apparecchiature a valle. Contemporaneamente, il pannello attiva un allarme acustico e visivo per avvisare il personale di manutenzione.

5. Con quale frequenza è necessario sostituire le spazzole di carbone?

La durata della spazzola di carbone dipende dalla frequenza delle fluttuazioni di tensione e dall'entità della corrente di carico. In condizioni operative standard con qualità di rete media, la durata normale è di circa 3-5 anni. Si consiglia la sostituzione quando si osservano fluttuazioni significative della tensione di uscita o quando la spazzola si è usurata fino a un terzo della sua lunghezza originale. La sostituzione è semplice e può essere completata entro 15 minuti.

6. È possibile collegare le unità in parallelo per aumentare la capacità?

Non è consigliabile collegare le uscite di due stabilizzatori di tensione SBW direttamente in parallelo. Se è necessaria una potenza in uscita maggiore, è consigliabile selezionare un modello SBW-30K, SBW-50K o di potenza superiore oppure contattarci per una soluzione personalizzata di stabilizzazione della tensione centralizzata ad alta capacità.
