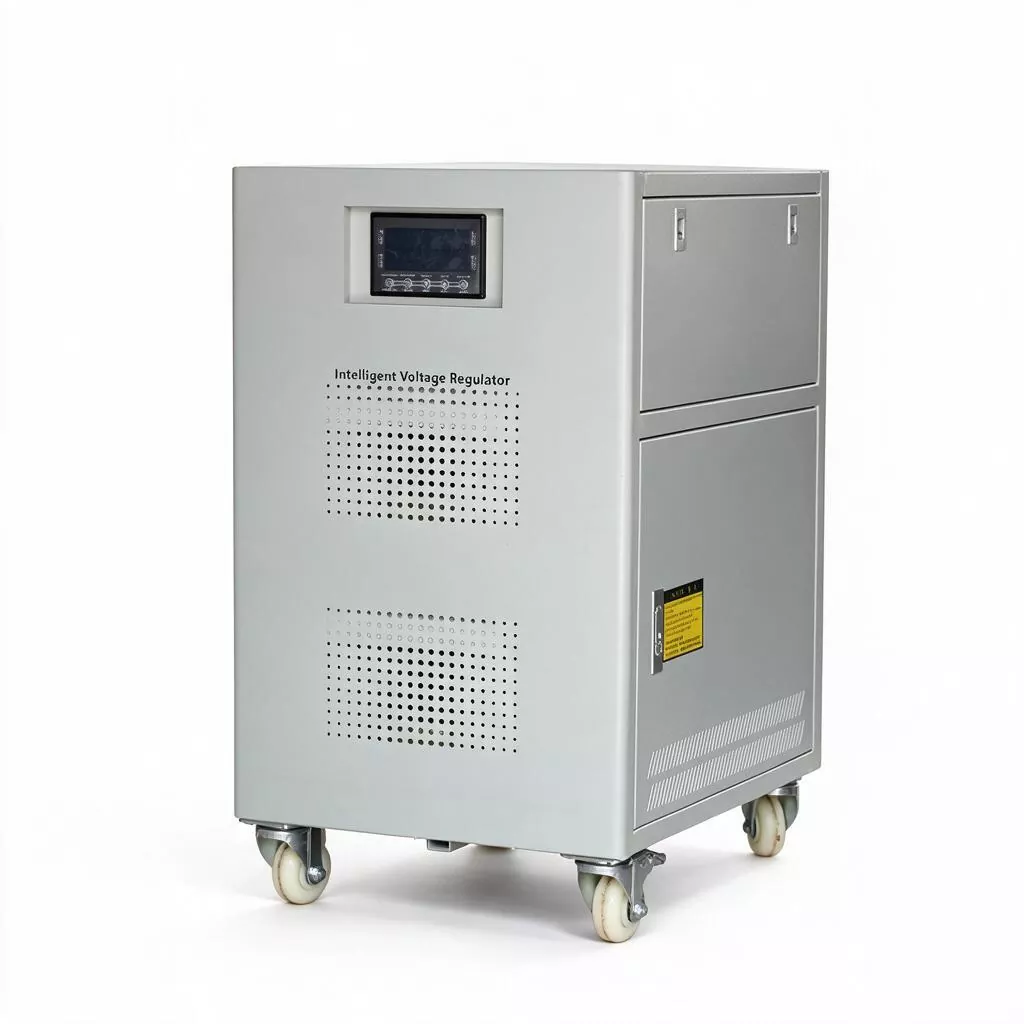

Servomotore trifase 30kVA AVR

Per l'ingegnere capo della fabbrica e il supervisore della manutenzione delle apparecchiature, quando pianificano il sistema energetico, "spazio" e "potenza" sono sempre una coppia di fattori contrastanti che richiedono un'attenta considerazione. Soprattutto nei parchi industriali urbani dove il terreno scarseggia, l'area del locale di distribuzione viene spesso fissata durante la costruzione degli edifici industriali, e il successivo ampliamento dei costi di ingegneria civile è estremamente elevato e il processo è lungo.

Il servomotore trifase 30KVA AVR può risolvere efficacemente questo problema. Condivide esattamente le stesse dimensioni del telaio, le stesse posizioni dei fori della base di installazione e lo stesso layout dei terminali in entrata e in uscita con l'SBW-20KVA di capacità inferiore, ma può ospitare un trasformatore di compensazione di dimensioni maggiori e una bobina di regolazione della tensione. La capacità di uscita nominale aumenta da 20KVA a 30KVA.

Ciò significa che quando la tua linea di produzione passa da un carico di 15-18KW a un carico di 22-27KW, non è necessario contattare il team di costruzione per abbattere muri e praticare fori, non è necessario rifare le barre di fondazione in acciaio dell'armadio di distribuzione o preoccuparsi se i cavi originali in entrata e in uscita sono troppo corti. Basta estrarre l'intera macchina da 20 KVA, spingerla in posizione come 30 KVA e ricollegare i cavi per completare l'aggiornamento "simile a un salto di capacità".

Parametro del prodotto

Vantaggi prestazionali

La capacità nominale di 30 KVA corrisponde a una corrente nominale di circa 46 A (trifase 380 V), che può coprire l'intera catena di montaggio di fabbriche di piccole e medie dimensioni, grandi compressori d'aria a vite (livello 37 kW), sistemi idraulici e di riscaldamento di macchine per stampaggio a iniezione da 200-300 tonnellate, nonché unità di condizionamento d'aria centralizzate di grande potenza in centri commerciali ed edifici per uffici.

La corrente di avviamento del motore può raggiungere 7-8 volte la corrente nominale. I normali stabilizzatori di tensione elettronici sono soggetti a errori di bypass o danni dovuti a sovracorrente istantanea. Sebbene l'SBW-30KVA adotti la servoregolazione a induzione elettromagnetica, non vi è alcun rischio di guasto da sovracorrente del dispositivo a semiconduttore di potenza. I suoi componenti del trasformatore e delle spazzole di carbone hanno una capacità di sovraccarico a breve termine estremamente elevata, che può tranquillamente far fronte alle severe prove portate dai frequenti avviamenti e arresti di motori di grandi dimensioni.

Inoltre, il servomotore trifase 30KVA AVR adotta la tecnologia di regolazione indipendente trifase fase per fase. Anche in condizioni di carico pesante in cui la corrente trifase è sbilanciata, può stabilizzare la tensione di uscita di ciascuna fase con una precisione del ±3%. La ventola intelligente con controllo della temperatura è combinata con il sistema di isolamento di livello A di alta qualità per garantire un funzionamento continuo 24 ore su 24 a pieno carico in un ambiente di 40 ℃, rendendolo un vero "giocatore per carichi pesanti di livello industriale".

Caratteristiche principali

1. Densità di potenza ultraelevata

Le dimensioni esterne sono 500×380×670mm, esattamente le stesse del modello da 20KVA, ma con un aumento di capacità del 50%. La densità di potenza è leader del settore, particolarmente adatta per progetti di ristrutturazione e aggiornamento in locali di distribuzione con spazio limitato e nessuna possibilità di espansione. I fori di installazione e i terminali di cablaggio sono coerenti, consentendo una rapida sostituzione in pochi minuti.

2. Elevata tolleranza al carico d'urto

Ottimizzato appositamente per carichi induttivi come motori ad alta potenza, compressori e pompe idrauliche, il servomotore trifase 30KVA AVR può resistere a correnti di impatto a breve termine che superano la corrente nominale di 8 volte senza sgancio o bypass, garantendo l'avvio regolare di apparecchiature con carichi pesanti ed evitando interruzioni della produzione causate dalla caduta di tensione di avvio.

3. Stabilità a lungo termine in condizioni di carico pesante

Utilizzando bobine del trasformatore di compensazione ispessite e componenti delle spazzole di dimensioni maggiori, la capacità di carico di corrente nominale viene aumentata a 46 A, con una minore generazione di calore. L'aumento netto della temperatura è inferiore a 60°C e, combinato con un sistema di raffreddamento ad aria forzata, può eseguire operazioni continue su tre turni in ambienti industriali polverosi e ad alta temperatura.

4. Regolazione trifase indipendente ad alta precisione

Il circuito di campionamento rileva e pilota in modo indipendente ciascuna tensione di fase, anche quando il carico trifase è gravemente sbilanciato (come il collegamento simultaneo di una grande quantità di illuminazione monofase e alimentazione trifase), può stabilizzare in modo indipendente ciascuna uscita di fase entro ±3% per proteggere efficacemente PLC, servoazionamenti e strumenti di controllo della temperatura di precisione sensibili alla tensione.

5. Struttura della topologia elettromagnetica ad alta affidabilità

Diversamente dagli stabilizzatori di tensione completamente elettrici, questa macchina adotta una struttura servomotore + regolatore di tensione a colonna, senza dispositivi di commutazione di potenza vulnerabili, con forte resistenza ai fulmini e adatta per aree industriali remote con scarsa qualità della rete (armoniche gravi, drastiche fluttuazioni di tensione). La vita utile progettata supera i 15 anni, con un tasso di guasto estremamente basso durante l'intero ciclo di vita.

6. Protezione completa e bypass a livello di sistema

Protezione integrata a sei strati tra cui sovraccarico, sovratensione, sottotensione, cortocircuito, surriscaldamento e perdita di fase e funzioni di doppio bypass meccanico/elettrico integrate. Quando si verifica un'anomalia interna, passa automaticamente e senza soluzione di continuità all'alimentazione diretta dalla rete, garantendo che i carichi critici non vengano mai spenti, mentre il pannello emette indicazioni di allarme sonore e visive.

7. Capacità di espansione dell'interfaccia flessibile

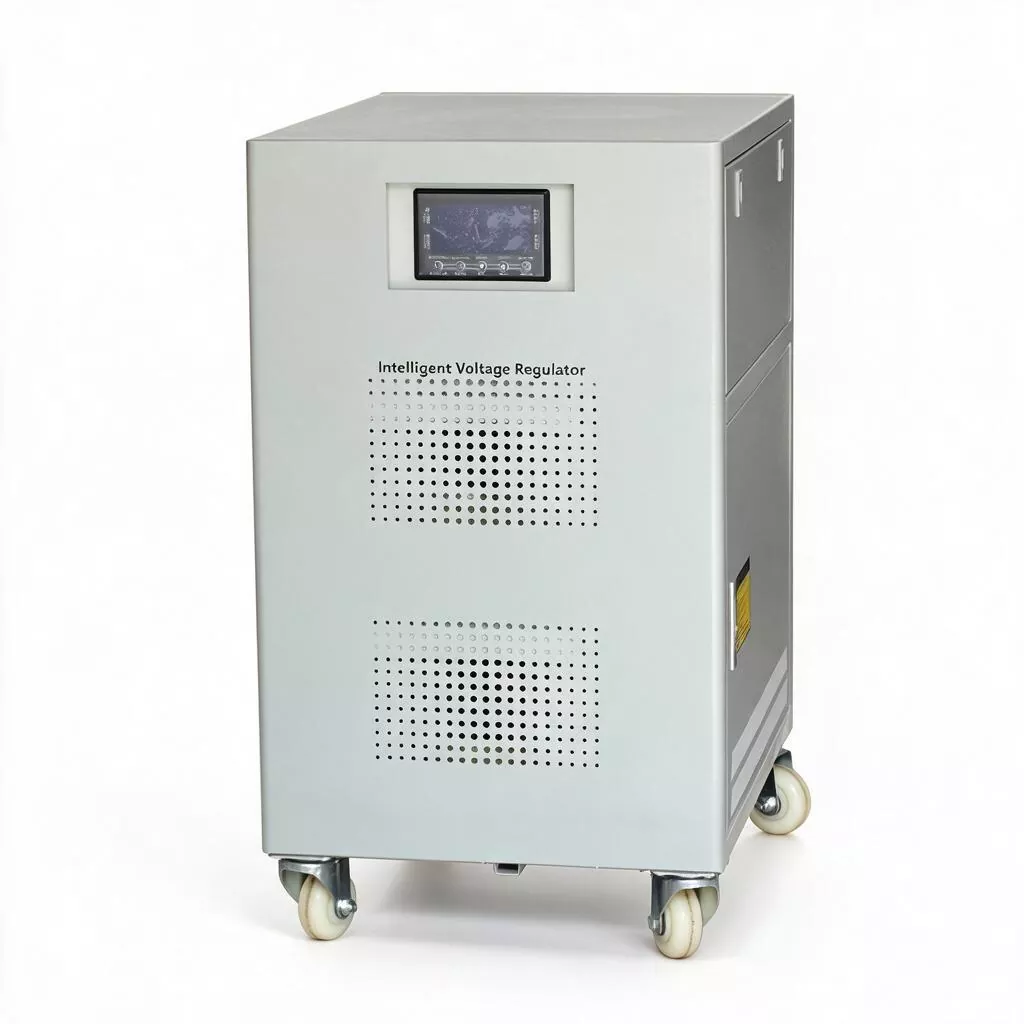

La configurazione standard include il display digitale della tensione trifase a LED; l'interfaccia di comunicazione RS485 opzionale, che supporta il protocollo Modbus-RTU, può essere collegata ai sistemi DCS di fabbrica o alle piattaforme di gestione dell'energia (EMS), consentendo il monitoraggio remoto, la registrazione dell'andamento della tensione e l'avviso di guasto.

Applicazioni del prodotto

1. Gestione centralizzata della distribuzione dell'energia per fabbriche di piccole e medie dimensioni: installato presso l'armadio principale di ingresso dell'officina, fornisce la stabilizzazione centralizzata della tensione per l'intera linea di produzione (gruppi di macchine a controllo numerico, apparecchiature di saldatura, apparecchiature di sollevamento), migliorando la qualità dell'energia dell'intera officina.

2. Industria dello stampaggio a iniezione e della pressofusione su larga scala: fornisce un'alimentazione stabile per gli anelli di riscaldamento e i motori della pompa dell'olio idraulico delle macchine per lo stampaggio a iniezione da 200 T a 350 T, impedendo che le fluttuazioni di tensione causino temperature di riscaldamento incontrollate o pressione di iniezione instabile e riducendo il tasso di scarto.

3. Sistema di aria compressa: dotato di compressori d'aria a vite e compressori a pistone da 37KW e inferiori, risolve il problema del grande impatto di corrente durante l'avvio, garantendo una pressione stabile del sistema di aria compressa e proteggendo contattori e relè termici.

4. Sistema HVAC commerciale su larga scala: adatto per unità di condizionamento centrale raffreddate ad acqua, ventilatori per torri di raffreddamento e pompe di circolazione dell'acqua in centri commerciali, hotel ed edifici per uffici di grandi dimensioni, fornendo un'alimentazione di tensione stabile per evitare che la protezione dal surriscaldamento del compressore intervenga a causa della bassa tensione.

5. Lavorazione dei metalli e formatura della lamiera: fornisce pura alimentazione ai sistemi idraulici e ai controller CNC di grandi cesoie, piegatrici e punzonatrici, garantendo precisione di lavorazione e durata dello stampo.

6. Trattamento delle acque e strutture comunali: utilizzato in grandi centrali elettriche per pompe dell'acqua, ventilatori di aerazione negli impianti di trattamento delle acque reflue e stazioni di pompaggio di drenaggio municipale, ecc., per garantire il funzionamento stabile delle infrastrutture pubbliche.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. L'SBW-30KVA e il 20KVA hanno esattamente le stesse dimensioni. Come viene raggiunto l'aumento di capacità internamente?

Senza modificare il telaio dell'armadio, miglioriamo la densità di conversione energetica per unità di volume ottimizzando i materiali magnetici (utilizzando lamiere di acciaio al silicio ad alte prestazioni e ad alta permeabilità) e migliorando il processo di avvolgimento della bobina. Allo stesso tempo, rafforziamo il design del condotto dell'aria di dissipazione del calore per garantire che l'aumento della temperatura rimanga entro l'intervallo standard. Questo design "di piccole dimensioni e ad alta potenza" è stato completamente verificato in modelli maturi prodotti in serie.

2. La mia fabbrica utilizzava originariamente uno stabilizzatore da 20 KVA. Ora il carico è aumentato. Posso sostituirlo direttamente con questo da 30KVA?

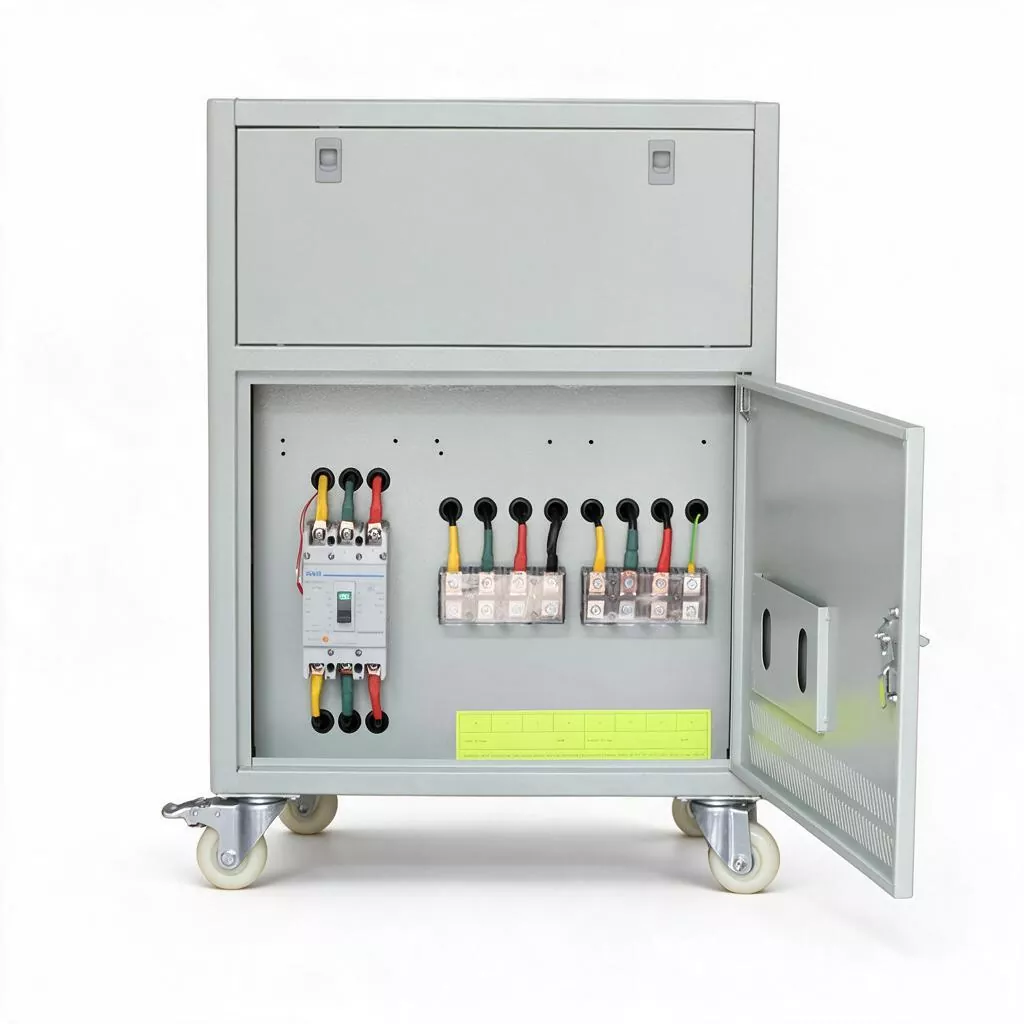

Nella maggior parte dei casi è possibile. Le dimensioni del foro della base di installazione e la spaziatura tra le strisce di rame di ingresso/uscita dei due sono esattamente le stesse. Tuttavia, verificare se le specifiche del cavo in ingresso front-end e dell'interruttore automatico sono sufficienti: la corrente nominale del 30 KVA è di circa 46 A. Si consiglia di utilizzare un interruttore automatico ≥63A e un cavo con anima in rame ≥10mm² all'estremità anteriore. Il nostro team tecnico può fornire servizi di ispezione in loco prima della sostituzione.

3. Come gestisce il 30KVA la corrente d'impatto durante l'avviamento di motori di grandi dimensioni?

Il regolatore di tensione del tipo servomotore è essenzialmente un grande trasformatore variabile. La sua inerzia elettromagnetica determina che consente un sovraccarico a breve termine. Il contatto strisciante tra la spazzola di carbone e la bobina può sopportare un impatto istantaneo pari a più volte la corrente nominale. Il circuito di controllo ritarderà la valutazione e non attiverà la protezione da sovracorrente come lo stabilizzatore elettronico. Finché la corrente d'impatto diminuisce entro 5 secondi, lo stabilizzatore può rimanere in funzionamento normale.

4. Il servomotore trifase 30KVA AVR può davvero raggiungere un'efficienza del 96%? È ancora efficiente dal punto di vista energetico in condizioni di carico leggero?

Sì, durante il funzionamento a pieno carico, l'efficienza è ≥96%. Sotto carico leggero (tasso di carico 40% - 60%), a causa del relativo aumento della perdita di ferro, l'efficienza scenderà leggermente a circa il 93% - 95%, ma è comunque molto superiore rispetto ai tradizionali stabilizzatori di saturazione magnetica. Si consiglia di mantenere il tasso di carico entro l'intervallo compreso tra il 50% e l'80% per ottenere la migliore efficienza energetica complessiva.

5. Come funziona la regolazione indipendente trifase?

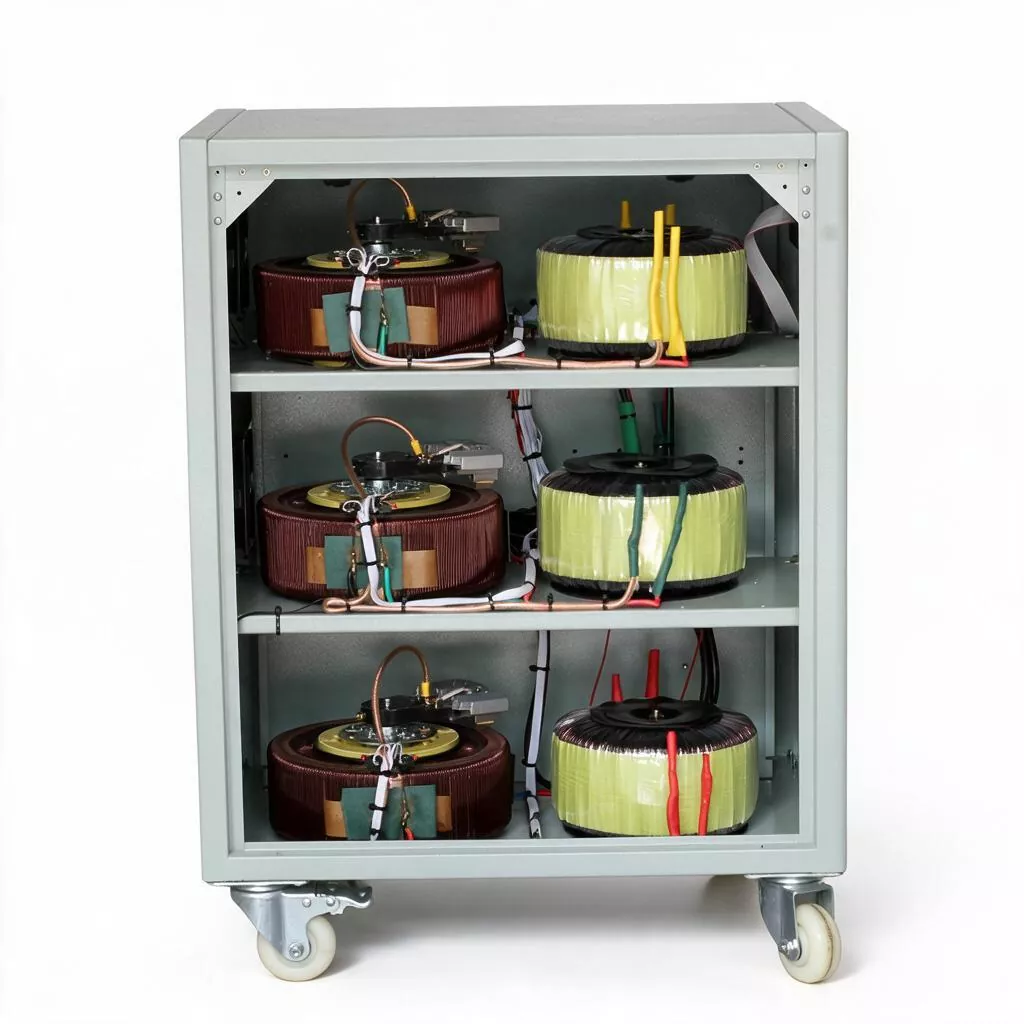

All'interno dell'apparecchiatura sono presenti tre trasformatori di campionamento, schede di controllo e meccanismi di azionamento del servomotore completamente indipendenti. Quando la tensione della fase A è bassa, solo la spazzola di carbone sulla fase A viene spostata verso l'alto per ottenere una pressione supplementare, mentre le fasi B e C non vengono affatto influenzate. Ciò garantisce la completa regolazione del disaccoppiamento della tensione di uscita trifase. Anche se il carico trifase sul lato utente è gravemente sbilanciato, la tensione trifase all'estremità di uscita mantiene comunque un'elevata simmetria.

6. Quali sono le principali attività di manutenzione quotidiana dell'attrezzatura?

La manutenzione quotidiana è molto semplice: ogni trimestre, controllare e pulire la polvere della spazzola di carbone (utilizzando un aspirapolvere per rimuoverla dalla porta di ventilazione), ogni semestre, controllare se la lunghezza della spazzola di carbone si è usurata sotto la linea di marcatura e serrare le viti del terminale di entrata e di uscita una volta all'anno. Rispetto alle apparecchiature elettroniche che richiedono il rilevamento regolare della capacità del condensatore elettrolitico, il volume di manutenzione e il costo dei pezzi di ricambio della serie SBW sono altamente vantaggiosi.
