Perché un AVR statico SCR trifase da 500 kVA è una scelta intelligente per la stabilizzazione della tensione ad alta potenza

KTACfornisce soluzioni di qualità energetica per ambienti industriali esigenti, e i suoiAVR statico SCR trifase da 500 kVAè progettato per applicazioni in cui una tensione trifase stabile è essenziale per il funzionamento affidabile delle apparecchiature. Combinando la gestione della potenza ad alta capacità con la regolazione SCR a stato solido, questo tipo di AVR statico può aiutare gli utenti industriali a gestire le fluttuazioni di tensione senza fare affidamento su componenti di commutazione meccanici.

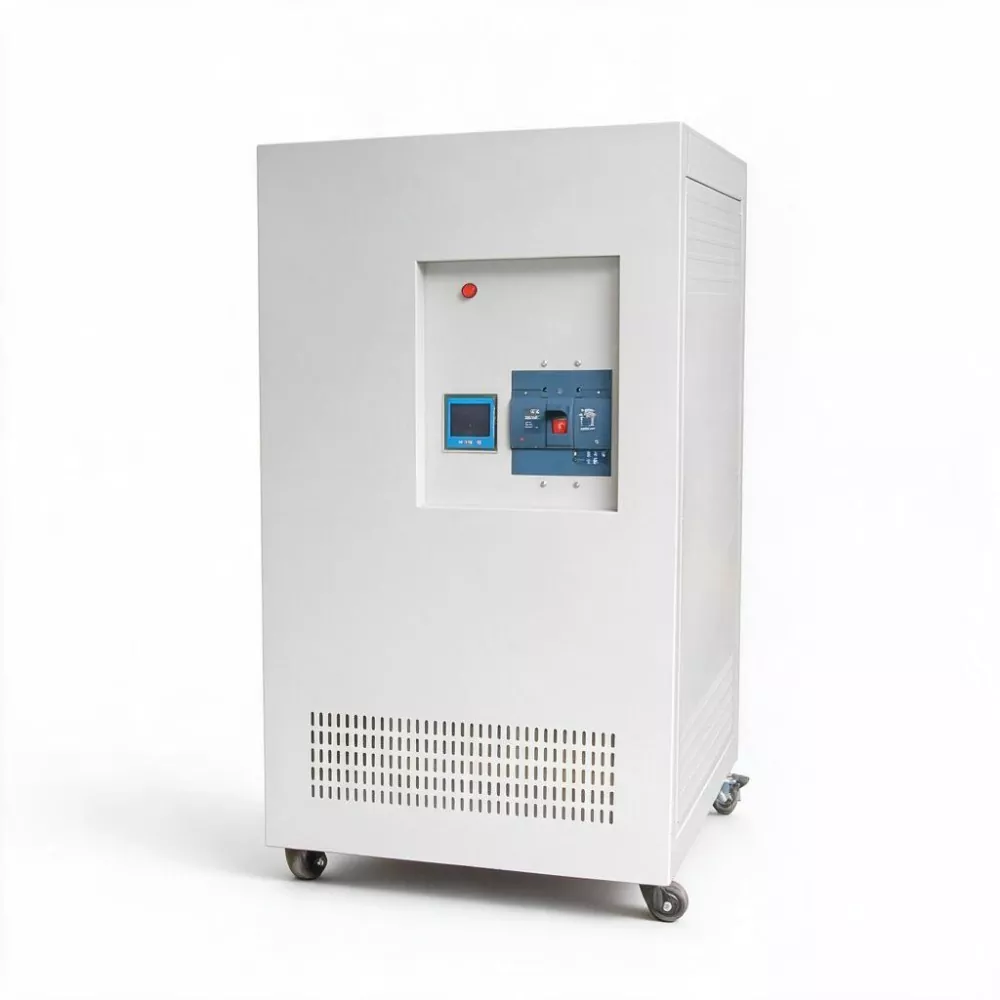

Un AVR statico SCR trifase da 500 kVA è una soluzione di regolazione automatica della tensione ad alta capacità destinata agli impianti elettrici industriali che richiedono una tensione controllata e stabile. La potenza nominale di 500 kVA lo rende adatto a carichi elettrici sostanziali, mentre la regolazione statica basata su SCR consente una rapida regolazione elettronica. Rispetto agli stabilizzatori di tensione convenzionali controllati meccanicamente, un AVR statico può fornire una risposta più rapida e ridurre l'usura associata alle parti di commutazione in movimento. Per fabbriche, linee di produzione, sistemi di automazione, apparecchiature sensibili ai dati e altre applicazioni critiche dal punto di vista energetico, la scelta dell'AVR corretto richiede la considerazione dell'intervallo di tensione, delle caratteristiche di carico, della configurazione di fase, delle condizioni di installazione, delle funzioni di protezione e dei requisiti di manutenzione.

Sommario

1. Che cos'è un AVR statico SCR trifase da 500 kVA?
2. Perché la tecnologia SCR è importante nei sistemi AVR statici?
3. Quali sono le caratteristiche principali da valutare?
4. Considerazioni tecniche chiave in breve
5. Dove può essere utilizzato un AVR statico da 500 kVA?
6. Come scegliere il giusto AVR industriale?
7. Quali vantaggi operativi possono aspettarsi le aziende?
8. Domande frequenti
9. Conclusione

Che cos'è un AVR statico SCR trifase da 500 kVA?

Un AVR statico SCR trifase da 500 kVA è un regolatore di tensione automatico progettato per stabilizzare la tensione in un sistema elettrico trifase con una capacità di potenza apparente nominale di 500 kVA. Il termineSCRsi riferisce a un raddrizzatore controllato al silicio, un dispositivo di commutazione a semiconduttore utilizzato per controllare elettronicamente l'energia elettrica.

A differenza dei tradizionali servostabilizzatori che dipendono da componenti meccanici azionati da motore, un AVR statico SCR utilizza commutazione e controllo elettronici. Questo design è particolarmente rilevante laddove i disturbi di tensione devono essere corretti rapidamente e dove frequenti movimenti meccanici potrebbero aumentare le esigenze di manutenzione.

Per i grandi carichi industriali, la stabilità della tensione non è semplicemente una questione di comodità. Una tensione costantemente al di fuori dell'intervallo operativo preferito può influire su motori, apparecchiature di automazione, sistemi di controllo, macchinari di produzione e dispositivi elettronici sensibili. Un AVR statico correttamente specificato può quindi diventare un componente importante all'interno di una strategia complessiva di qualità dell'energia.

Perché la tecnologia SCR è importante nei sistemi AVR statici?

La principale distinzione di un AVR statico SCR è il suo metodo di regolazione elettronica senza contatto. La commutazione a semiconduttore consente al regolatore di regolare la tensione senza dipendere dai contatti meccanici che si muovono attraverso un avvolgimento.

Questa architettura può offrire diversi vantaggi pratici:

• Correzione rapida della tensione:La commutazione elettronica può rispondere rapidamente ai cambiamenti nella fornitura in entrata.
• Nessuna regolazione motorizzata:Il processo di regolazione non richiede che un servomotore meccanico si muova continuamente.
• Usura meccanica ridotta:Un numero inferiore di componenti di regolazione mobili può semplificare la manutenzione a lungo termine.
• Idoneità ai carichi dinamici:La correzione rapida può essere utile laddove i carichi industriali cambiano frequentemente.
• Funzionamento automatico continuo:Il sistema di controllo può monitorare le condizioni elettriche e regolare automaticamente l'uscita.

Esempi di settore di regolatori SCR statici mostrano che i modelli trifase sono disponibili in un'ampia gamma di capacità, compresi i sistemi di classe 500 kVA. Le configurazioni tecniche variano in base al produttore, quindi la tensione di ingresso, la tensione di uscita, la precisione della regolazione, le caratteristiche di risposta, le funzioni di raffreddamento e di protezione devono sempre essere confermate rispetto alle specifiche di progetto effettive.

Quali sono le caratteristiche principali da valutare?

Capacità trifase ad alta potenza

La potenza nominale di 500 kVA posiziona questa categoria AVR per installazioni elettriche sostanziali piuttosto che per piccoli carichi d'ufficio. Prima dell'installazione, gli ingegneri dovrebbero calcolare il carico effettivamente collegato, la corrente di avviamento, il profilo della domanda, il fattore di potenza e l'espansione futura prevista.

Regolamento SCR statico

La tecnologia SCR fornisce la regolazione elettronica della tensione. Ciò è particolarmente rilevante per le applicazioni in cui sono richieste una rapida correzione della tensione e una regolazione frequente.

Monitoraggio e controllo automatici

Un AVR industriale dovrebbe monitorare continuamente i parametri elettrici rilevanti e regolare automaticamente l'uscita in base al campo operativo configurato. Un'interfaccia di controllo chiara può inoltre facilitare la messa in servizio e le ispezioni di routine.

Funzioni di protezione

Le apparecchiature di regolazione della tensione ad alta capacità dovrebbero essere valutate insieme alla loro architettura di protezione. A seconda del progetto specifico, la protezione può includere condizioni quali sovratensione, sottotensione, sovraccarico, cortocircuito, guasti legati alla fase, surriscaldamento e condizioni operative anomale.

Progettazione di impianti industriali

A 500 kVA, l'installazione fisica diventa un'importante considerazione ingegneristica. Il team di progetto dovrebbe esaminare le dimensioni dell'involucro, la ventilazione, la dissipazione del calore, il percorso dei cavi, gli spazi per la manutenzione, la messa a terra, le condizioni ambientali e l'accesso per il personale di servizio.

Considerazioni tecniche chiave in breve

Nota: le specifiche elettriche esatte devono essere confermate con il produttore dell'apparecchiatura prima dell'acquisto poiché configurazione, intervallo di tensione, precisione, dimensioni, protezione e altri parametri possono variare tra i modelli di AVR.

Dove può essere utilizzato un AVR statico da 500 kVA?

Un AVR statico trifase ad alta capacità può essere preso in considerazione per gli impianti industriali in cui le fluttuazioni di tensione possono interferire con le prestazioni delle apparecchiature o la continuità della produzione. Le aree di applicazione tipiche includono:

• Stabilimenti produttivi:Supporta condizioni di alimentazione stabili per macchinari di produzione e sistemi automatizzati.
• Attrezzature CNC e di precisione:Aiuta a mantenere un'alimentazione elettrica più coerente per i dispositivi elettronici di controllo sensibili.
• Automazione industriale:Utile per strutture contenenti apparecchiature, azionamenti, sensori e armadi di controllo controllati da PLC.
• Apparecchiature elettroniche e di comunicazione:Può aiutare a gestire l'instabilità della tensione di alimentazione che colpisce i sistemi elettronici sensibili.
• Attrezzature per la stampa e il trattamento:La tensione stabile può supportare il funzionamento costante della macchina durante i lunghi cicli di produzione.
• Strutture commerciali e infrastrutturali:Può essere applicato laddove grandi carichi trifase richiedono la regolazione automatica della tensione.

L'idoneità di un AVR dovrebbe sempre essere determinata dall'ambiente elettrico reale piuttosto che dalla sola capacità. Una classificazione di 500 kVA non significa automaticamente che ogni profilo di carico di 500 kVA sia appropriato per la stessa configurazione.

Come scegliere il giusto AVR industriale?

La scelta di un AVR statico SCR trifase da 500 kVA dovrebbe iniziare con una valutazione ingegneristica dell'impianto elettrico. La seguente lista di controllo può aiutare gli acquirenti a organizzare i requisiti tecnici prima di richiedere un preventivo:

1. Registrare la tensione in ingresso.Identificare la tensione nominale e l'intervallo di fluttuazione effettivo nel sito di installazione.
2. Calcolare il carico reale.Considerare la domanda operativa attuale, la domanda di picco, le caratteristiche di avviamento del motore e l'espansione pianificata.
3. Identificare le apparecchiature sensibili.Determina se sono collegate macchine CNC, dispositivi elettronici, sistemi di automazione, dispositivi medici o altri carichi di precisione.
4. Confermare la configurazione trifase.Controllare il numero di fili, i requisiti del neutro, la disposizione della messa a terra e il bilanciamento di fase.
5. Definire i requisiti di output.La tensione regolata richiesta e la tolleranza consentita devono essere specificate prima dell'acquisto.
6. Esaminare le opzioni di protezione e bypass.I requisiti di manutenzione e di gestione dei guasti dovrebbero essere inclusi nella specifica.
7. Verificare le condizioni di installazione.La temperatura, l'umidità, la polvere, la ventilazione, l'altitudine, la posizione interna/esterna e lo spazio per la manutenzione possono influenzare la scelta dell'apparecchiatura.

Per gli acquirenti che confrontano le soluzioni di stabilizzazione della tensione industriale, un utile punto di riferimento è la distinzione tra la tecnologia AVR statica SCR e la regolazione convenzionale basata su servo. La scelta appropriata dipende dalla risposta richiesta, dalle caratteristiche del carico, dalle condizioni ambientali, dalla strategia di servizio e dalla progettazione totale del sistema.

Quali vantaggi operativi possono aspettarsi le aziende?

Il valore di un AVR ad alta capacità va oltre la semplice modifica della tensione. Se correttamente dimensionata e installata, la regolazione della tensione può far parte di una strategia più ampia per migliorare la coerenza elettrica.

I potenziali vantaggi operativi includono:

• Condizioni di tensione più coerenti per le apparecchiature a valle.
• Ridotta esposizione alle fluttuazioni di tensione all'interno del campo operativo progettato dal regolatore.
• Risposta elettronica rapida rispetto ai sistemi di regolazione regolati meccanicamente.
• Minore dipendenza dai componenti di regolazione meccanica in movimento.
• Migliore idoneità per sistemi industriali a funzionamento continuo.
• Un approccio più strutturato alla gestione dei requisiti di qualità dell’energia.

Tuttavia, un AVR non è un sostituto universale di altre apparecchiature di qualità energetica. La regolazione della tensione, la protezione contro le sovratensioni, il filtraggio delle armoniche, la correzione del fattore di potenza, l'alimentazione di backup e i sistemi di continuità risolvono diversi problemi elettrici. Una valutazione completa del progetto dovrebbe determinare quali funzioni sono effettivamente richieste.

Domande frequenti

Cosa significano 500kVA in un AVR statico?

500 kVA rappresentano la capacità di potenza apparente nominale dell'AVR. Il carico pratico utilizzabile dipende dalla configurazione dell'apparecchiatura, dal fattore di potenza, dalle condizioni operative, dal tipo di carico e dai limiti specificati dal produttore.

Perché utilizzare la tecnologia SCR invece di un servosistema meccanico?

La tecnologia SCR utilizza la commutazione dei semiconduttori anziché la regolazione meccanica motorizzata. Ciò può fornire una rapida regolazione elettronica e ridurre l'usura meccanica, rendendo la regolazione statica interessante per applicazioni con carichi elettrici dinamici.

Un AVR statico SCR trifase da 500 kVA è adatto a ogni fabbrica?

No. La capacità da sola non determina l'idoneità. Gli ingegneri devono verificare la tensione di ingresso, la tensione di uscita, l'intervallo di fluttuazione, la frequenza, il profilo di carico, la configurazione di fase, le condizioni ambientali, i requisiti di protezione e lo spazio di installazione prima di selezionare un modello.

Quali apparecchiature possono trarre vantaggio dalla stabilizzazione della tensione?

Macchinari industriali, sistemi CNC, apparecchiature di automazione, sistemi di controllo elettronico, apparecchiature di comunicazione, macchine da stampa e altri carichi sensibili alla tensione possono trarre vantaggio quando una tensione di alimentazione instabile influisce sul funzionamento.

Quali informazioni devo fornire quando richiedo un preventivo AVR?

Fornire la capacità richiesta, la tensione di ingresso e di uscita, la frequenza, la configurazione del cablaggio trifase, l'intervallo di fluttuazione della tensione, il tipo di carico, l'ambiente di installazione, i requisiti di protezione ed eventuali requisiti speciali di comunicazione o bypass. Anche una lista di carico o uno schema elettrico unifilare possono aiutare gli ingegneri a determinare la configurazione appropriata.

Conclusionee

A AVR statico SCR trifase da 500 kVAè progettato per la regolazione della tensione trifase ad alta capacità dove sono importanti un controllo elettronico rapido e condizioni di alimentazione stabili. La sua architettura basata su SCR, la capacità di regolazione automatica e la capacità su scala industriale rendono questa tecnologia rilevante per la produzione, l'automazione, i macchinari di precisione e altre applicazioni sensibili al consumo energetico. Per un risultato affidabile del progetto, gli acquirenti dovrebbero valutare l'ambiente elettrico completo anziché selezionare un AVR basandosi solo sulla potenza nominale di 500 kVA. Se stai pianificando un progetto di stabilizzazione della tensione ad alta potenza e hai bisogno di aiuto per confermare la configurazione appropriata,contattacipresso KTAC per discutere i requisiti di tensione, le caratteristiche di carico, le condizioni di installazione e le esigenze applicative.
