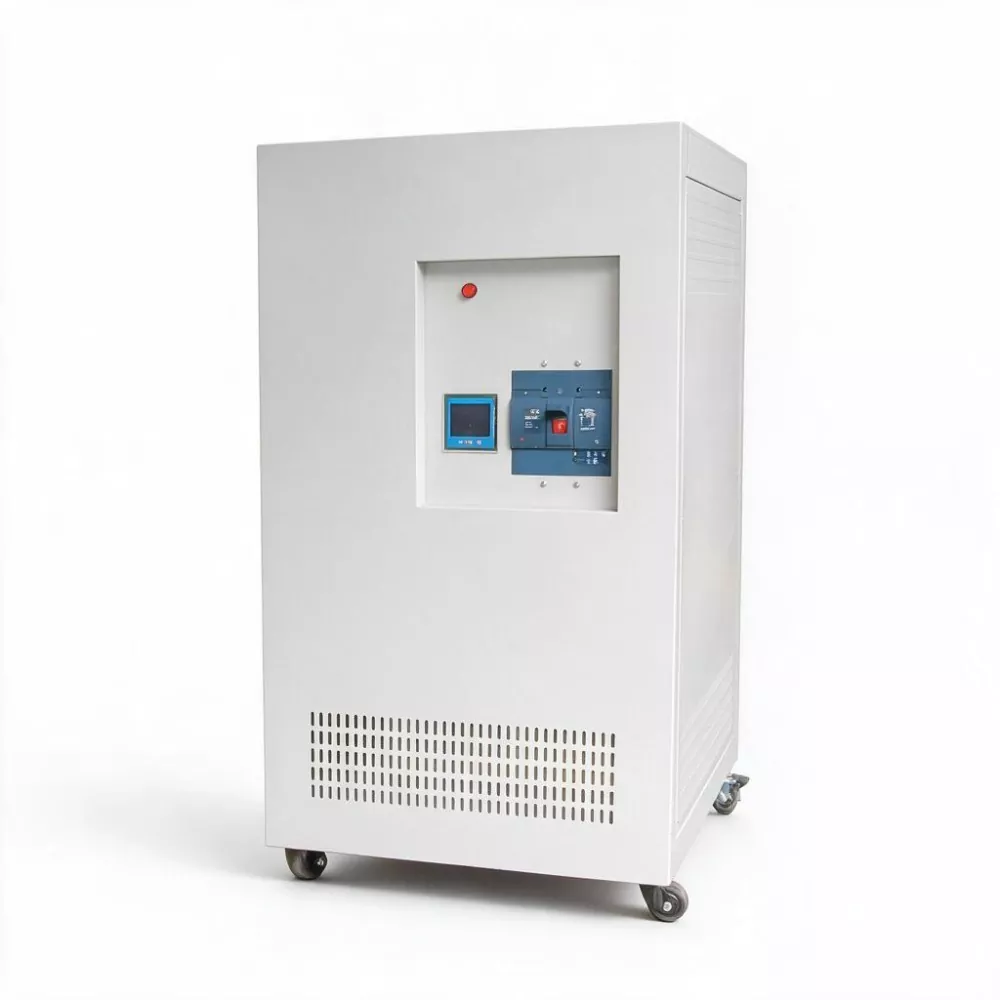

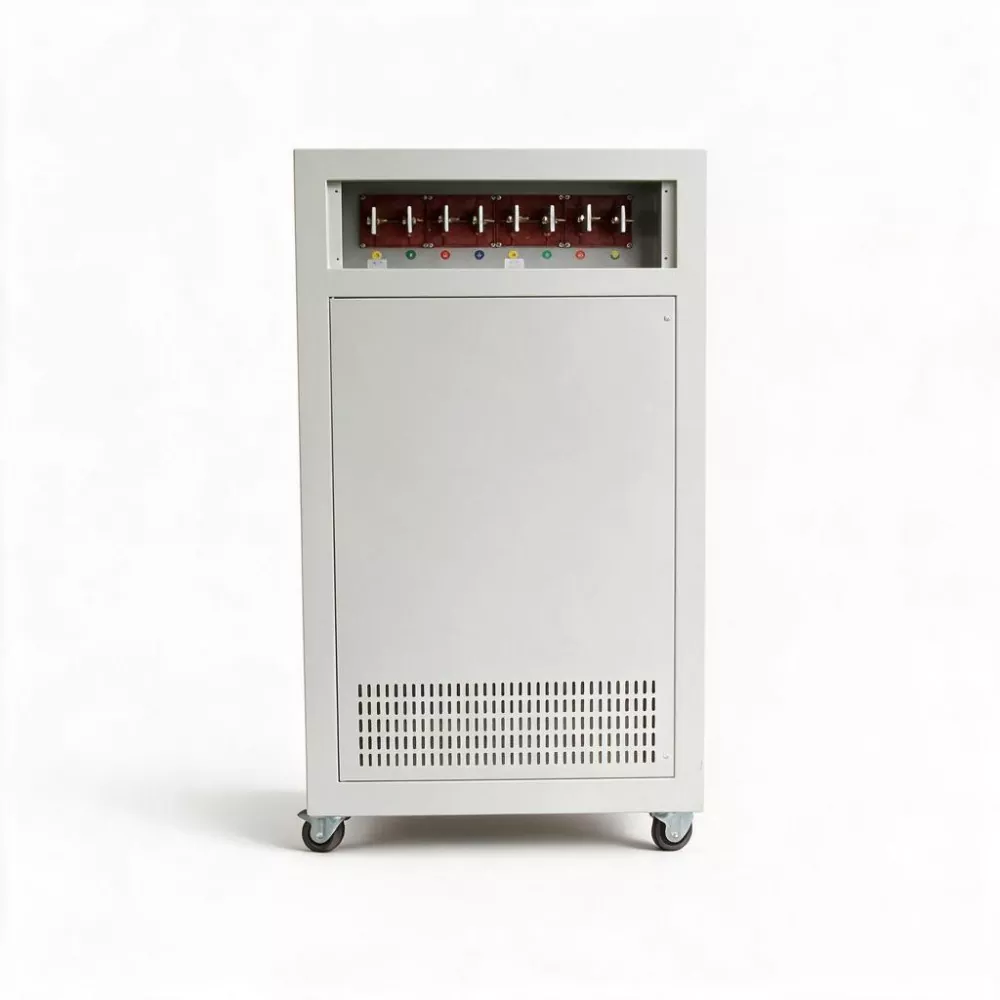

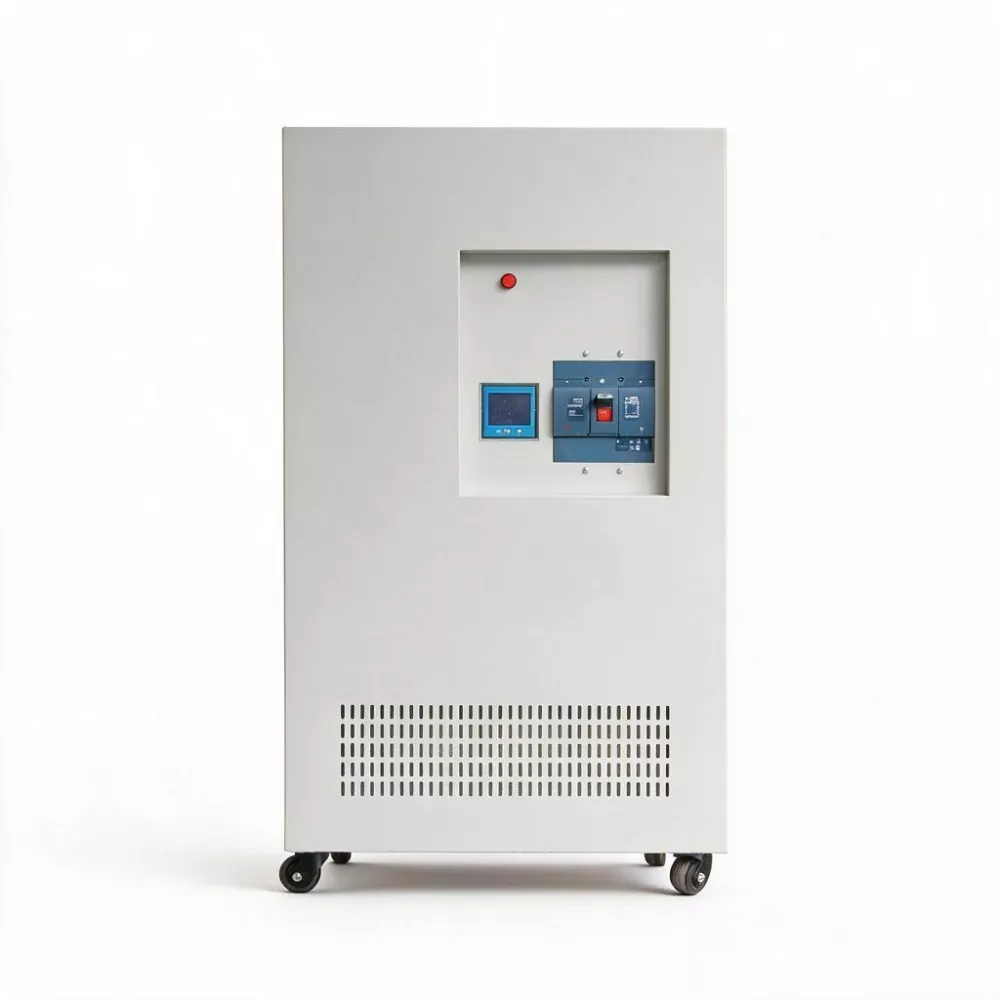

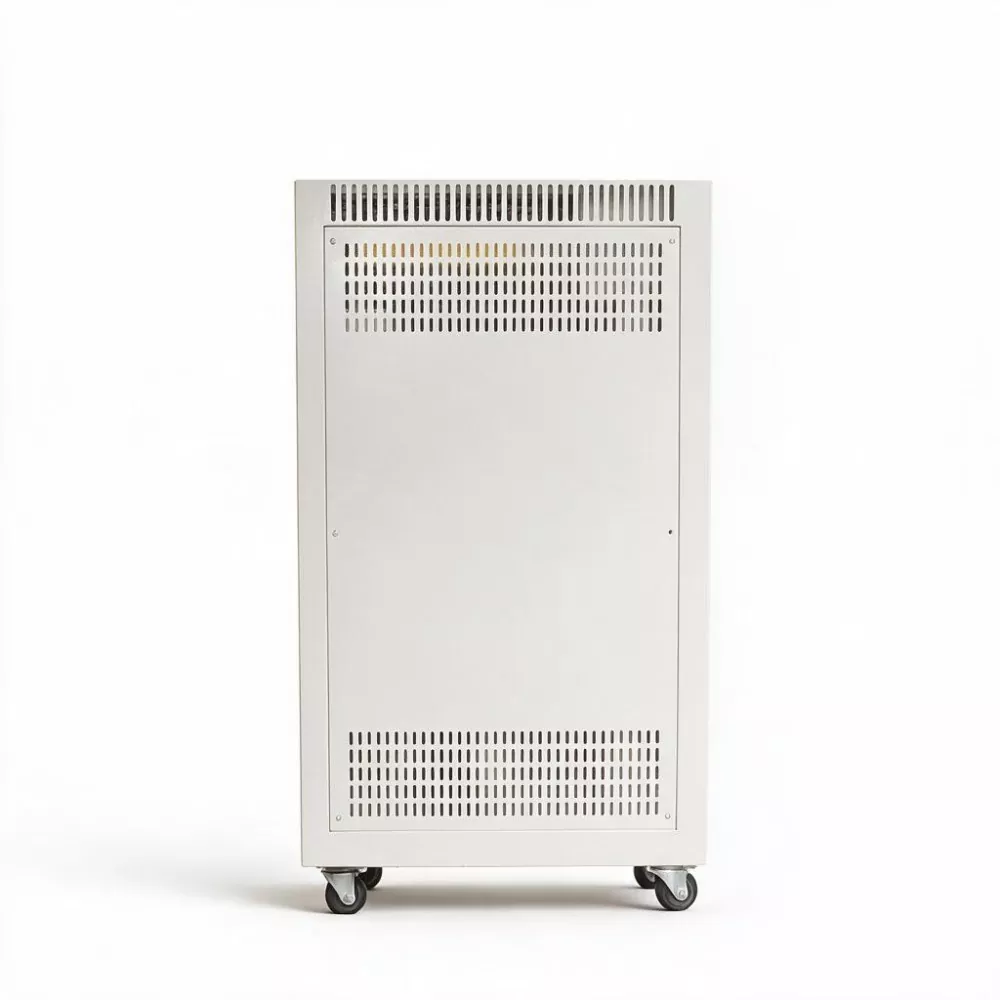

AVR statico SCR trifase da 500 kVA

L'AVR statico SCR trifase da 500 KVA è un dispositivo di stabilizzazione della tensione digitale senza contatto ad alta capacità su misura per i moderni parchi industriali e le zone di produzione di precisione. Con una capacità nominale di 500 KVA e una corrente di uscita di 760 A, adotta il controllo digitale DSP e la tecnologia di compensazione rapida SCR per ottenere una regolazione della tensione ad alta precisione del ±1% entro un tempo di risposta di 10–40 ms.

Oltre alla correzione di base delle fluttuazioni di tensione, l'unità fornisce un isolamento armonico passivo per sopprimere la distorsione della rete causata da carichi non lineari e supporta l'interconnessione dei dati con i sistemi Park EMS, APF e SVG, realizzando un'ottimizzazione sistematica della qualità dell'energia per i sistemi di distribuzione dell'energia industriale.

Parametro del prodotto

Caratteristiche principali

1. Grande capacità a livello di parco

Capacità nominale 500KVA, corrente di uscita 760A. L'AVR statico SCR trifase da 500 KVA può essere installato direttamente sul lato di ingresso della distribuzione principale del parco o della sottostazione di una grande officina, fornendo protezione centralizzata di stabilizzazione della tensione per l'intero bus di distribuzione (che copre decine di dispositivi e migliaia di metri quadrati di area di produzione).

2. Risposta ultraveloce entro 10 ms a 40 ms

Quando la rete elettrica superiore subisce abbassamenti di tensione o fluttuazioni di tensione causate dall'avvio di grandi gruppi di apparecchiature nel parco, SBWZ-500KVA può completare la compensazione in pochi millisecondi, impedendo che le fluttuazioni di potenza si diffondano in tutto il parco e garantendo la continuità dell'alimentazione elettrica per tutti i dispositivi collegati.

3. Attenuazione armonica naturale

Attraverso l'effetto di accoppiamento elettromagnetico del trasformatore di isolamento, ha un effetto di attenuazione dal 30% al 50% sulle armoniche caratteristiche (5a, 7a, 11a, ecc.) generate sul lato carico. Se utilizzato insieme ai filtri di potenza attivi (APF), può garantire la conformità generale della gestione delle armoniche per il parco.

4. Efficienza ≥ 99%

Sulla base di una capacità di 500 KVA e un tasso di carico medio annuo del 60%, SBWZ-500KVA può risparmiare circa (500 × 0,6 × 4% × 8760) ≈ 105.000 kWh di elettricità all'anno rispetto ai tradizionali stabilizzatori di tensione di tipo servo (con un'efficienza del 96%). Per i grandi parchi, ogni dispositivo può far risparmiare circa 70.000-80.000 yuan all’anno sui costi dell’elettricità (sulla base di un prezzo industriale dell’elettricità di 0,7 yuan per kWh), con notevoli vantaggi economici.

5. Design completamente senza contatto

Nessuna spazzola di carbone, nessun servomotore, nessuna usura meccanica, eliminando il rischio di interruzione di corrente causata da guasti meccanici negli stabilizzatori di tensione tradizionali. Per i parchi industriali che richiedono un'affidabilità dell'alimentazione elettrica del 99,99%, questa caratteristica è fondamentale.

6. Funzione gateway di qualità dell'alimentazione

Interfaccia di comunicazione standard RS485 (Modbus-RTU), espandibile alla comunicazione Ethernet. Caricamento in tempo reale di dati di tensione trifase, corrente, potenza, tasso di distorsione armonica, ecc. sulla piattaforma EMS, lavorando in coordinamento con i dispositivi di compensazione della potenza reattiva front-end (SVG, banchi di condensatori) e APF per costruire un sistema completo di gestione della qualità dell'energia a circuito chiuso.

Applicazioni del prodotto

1. Parco industriale ad alta tecnologia: fornisce una gestione centralizzata della qualità dell'energia per il bus a bassa tensione della sala di distribuzione principale del parco, garantendo la qualità dell'alimentazione per imprese quali tecnologia dell'informazione, biomedicina e strumenti di precisione all'interno del parco.

2. Sistema di distribuzione principale di un grande stabilimento di produzione: installato sul lato dell'armadio di ingresso principale della fabbrica, l'AVR statico SCR trifase da 500 KVA fornisce stabilità di tensione e protezione dell'isolamento armonico per l'intera area della fabbrica (che copre più officine).

3. Produzione di semiconduttori e pannelli: fornisce protezione di stabilizzazione della tensione a livello di fabbrica per i sistemi di impianto (MAU, FFU, unità di refrigerazione, gruppi di compressori d'aria) delle fabbriche di wafer e di pannelli, garantendo la stabilità dei parametri ambientali nelle officine pulite.

4. Base industriale della nuova energia: utilizzata per i sistemi di distribuzione dell'energia delle fabbriche di moduli fotovoltaici e delle super fabbriche di batterie al litio, eliminando le fluttuazioni di tensione causate dallo start-stop su larga scala delle apparecchiature di produzione sulle linee di produzione e garantendo il funzionamento stabile delle linee di produzione automatizzate.

5. Nodo Microgrid del Parco Industriale: funge da hub di stabilizzazione della tensione nella microrete del parco (fotovoltaico + accumulo di energia + stazioni di ricarica), coordinando l'equilibrio tra domanda e offerta tra fonti di energia distribuite e carichi.

Servizi di personalizzazione

KTAC fornisce una personalizzazione OEM/ODM completa per SBWZ-500KVA per soddisfare requisiti di progetto specifici, condizioni della struttura e specifiche del marchio.

Configurazione della tensione: intervallo di tensione in ingresso (standard ±20%, più ampio disponibile su richiesta) e tensione in uscita (380 V/400 V/415 V) impostati in fabbrica per adattarsi al sistema di distribuzione.

Involucro e protezione: IP20 standard per installazione interna; Aggiornamento IP54 disponibile per ambienti esterni o polverosi, con moduli parasole, isolamento termico e riscaldamento/deumidificazione opzionali.

Comunicazione e monitoraggio: standard RS485 (Modbus-RTU); moduli opzionali Ethernet, Profibus-DP o IoT industriale per l'integrazione con piattaforme EMS, SCADA o DCS.

Moduli funzionali: su richiesta è possibile integrare il filtraggio EMI integrato, la protezione da sovratensione (SPD) o le interfacce di coordinamento APF/SVG dedicate.

Funzionamento parallelo: configurazioni parallele ridondanti (2 o 3 unità) con condivisione del carico e failover automatico, progettate per applicazioni mission-critical che richiedono una disponibilità del 99,99%.

Branding e documentazione: colori personalizzati, stampa del logo, design del packaging e manuali multilingue su misura per le esigenze del tuo marchio.

Domande frequenti

1. Quali sono le differenze tra SBWZ-500KVA, APF e SVG? Come lavorano insieme?

· SBWZ-500KVA è responsabile della stabilità della tensione: compensa rapidamente le fluttuazioni di tensione e la mantiene entro ±1%.

· L'APF è responsabile del controllo armonico: compensa e filtra dinamicamente le armoniche caratteristiche generate dal carico.

· SVG è responsabile della compensazione della potenza reattiva: compensa in modo rapido e dinamico la potenza reattiva del sistema, migliorando il fattore di potenza.

I tre si completano a vicenda. SBWZ-500KVA carica i dati sulla qualità dell'energia attraverso l'interfaccia di comunicazione sulla piattaforma EMS ed EMS pianifica in modo intelligente l'attivazione di APF e SVG in base allo stato del sistema, formando un sistema completo di governance a circuito chiuso della qualità dell'energia.

2. Quali sono i requisiti per le apparecchiature elettriche front-end corrispondenti a una capacità di 500 KVA?

La corrente nominale della linea trifase 380V 500KVA è di circa 760A. Si consiglia di configurare un interruttore automatico a telaio (ACB) con una capacità non inferiore a 1000 A nella parte anteriore. Si consiglia che la sbarra collettrice in rame per la linea in ingresso sia TMY 80×6 mm o con specifiche superiori, e si consiglia che il cavo in ingresso sia 2 YJV 3×185 mm² + 2×95 mm² in parallelo o un singolo YJV 3×300 mm² + 2×150 mm². La configurazione specifica deve essere calcolata in base allo schema reale del sistema di distribuzione e alla lunghezza della linea.

3. È possibile installare l'AVR statico SCR trifase da 500 KVA in un ambiente esterno?

Lo standard SBWZ-500KVA è un tipo di installazione interna (con livello di protezione IP20). Se è necessaria l'installazione esterna (ad esempio in una sala di distribuzione di tipo container o in una sottostazione di tipo box esterno), il livello di protezione può essere aggiornato a IP54 (per protezione da polvere e spruzzi d'acqua) e si possono aggiungere ulteriore protezione solare, strati di isolamento termico e dispositivi di deumidificazione del riscaldamento. Vi preghiamo di informarci in anticipo sulle condizioni dell'ambiente di installazione.

4. Come è possibile configurare più unità SBWZ-500KVA per il funzionamento in parallelo ridondante?

Attraverso un armadio di controllo parallelo dedicato, è possibile far funzionare in parallelo due o tre stabilizzatori da 500 KVA. Il sistema parallelo supporta la distribuzione del carico e il backup ridondante: quando un dispositivo si guasta o richiede manutenzione, i restanti dispositivi possono automaticamente farsi carico di tutti i carichi. Lo schema parallelo deve essere determinato durante la fase di progettazione del progetto. Si prega di contattare i nostri ingegneri di sistema per piani di configurazione dettagliati.

5. Ci sono considerazioni particolari per il trasporto e l'installazione dell'apparecchiatura?

Il peso netto di SBWZ-500KVA è 886 kg. Durante il trasporto sono necessari carrelli elevatori o attrezzature di sollevamento. Il fondo dell'armadio è dotato di prese standard per carrelli elevatori e anelli di sollevamento. La fondazione per l'installazione deve essere colata con cemento C30 e riservare fori per le viti per il fissaggio dell'attrezzatura. Dopo aver posizionato l'armadio, è necessario livellarlo (con una tolleranza di ±2 mm/m), quindi collegare le sbarre in rame per le linee in ingresso e in uscita.
