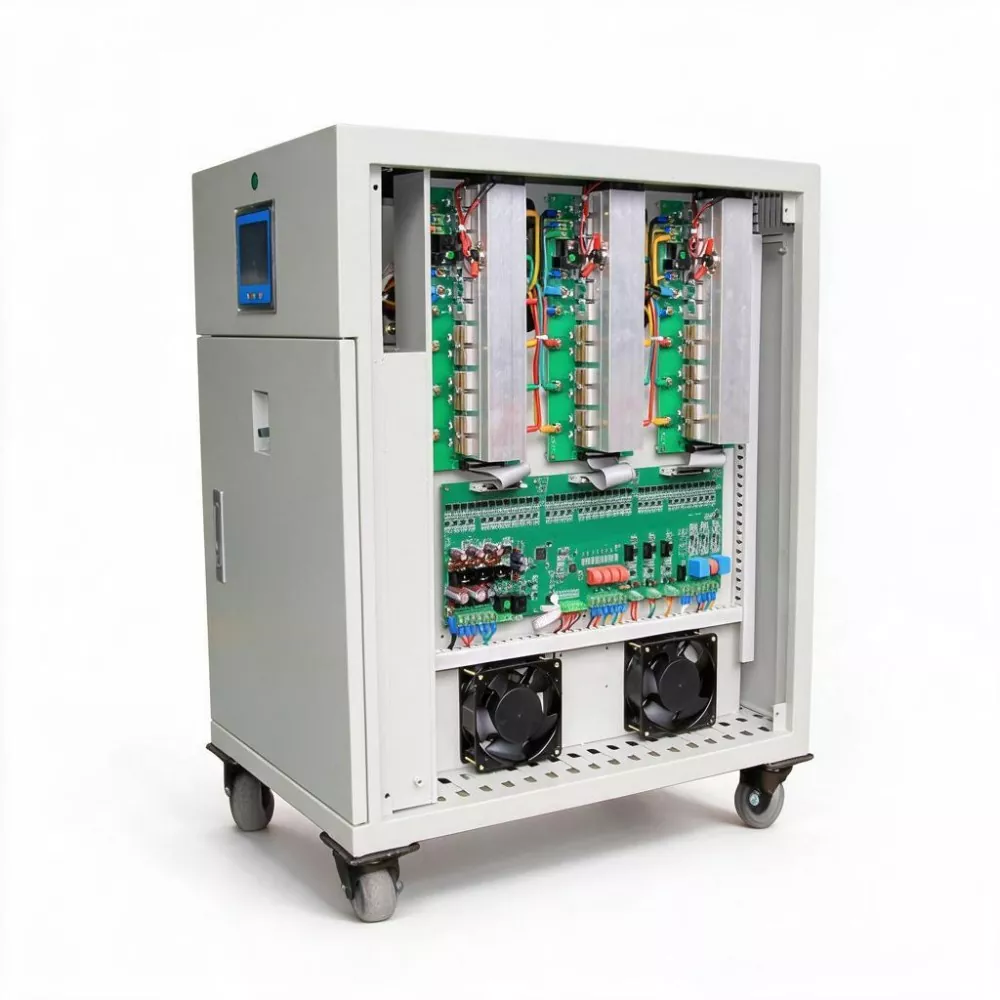

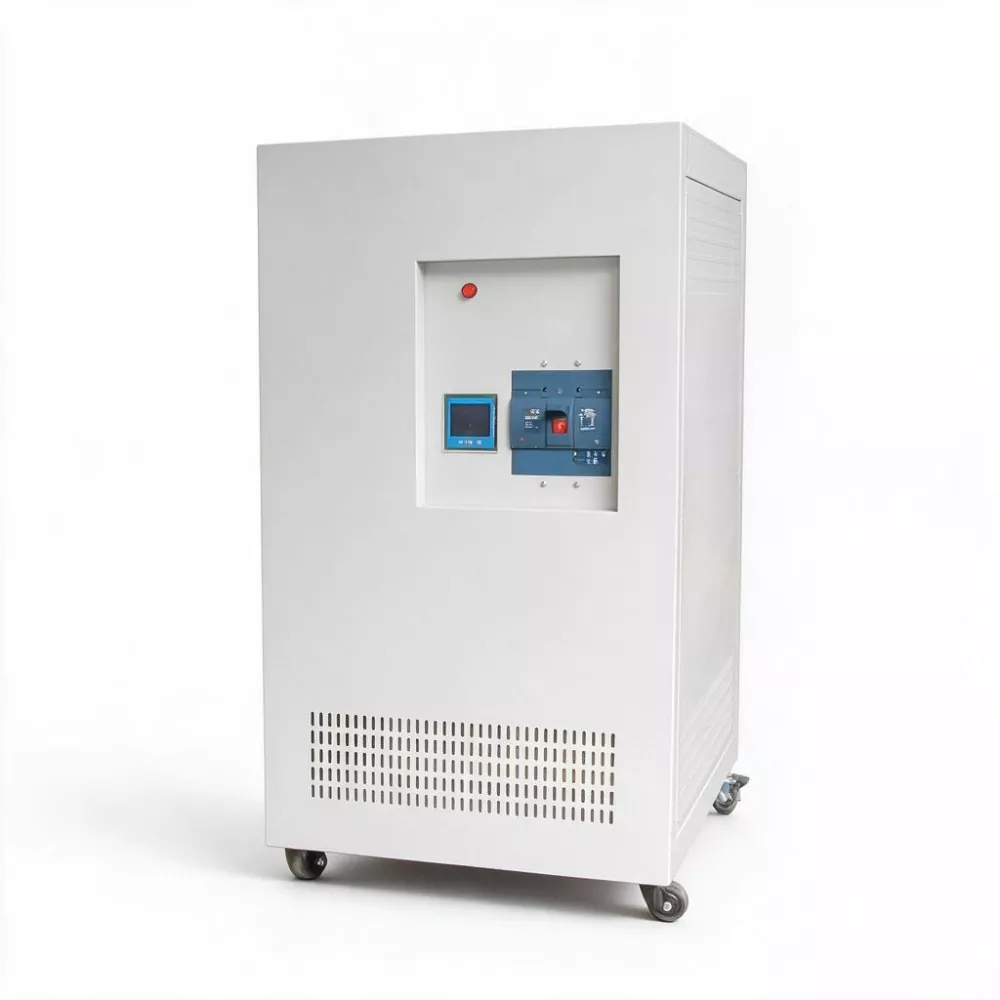

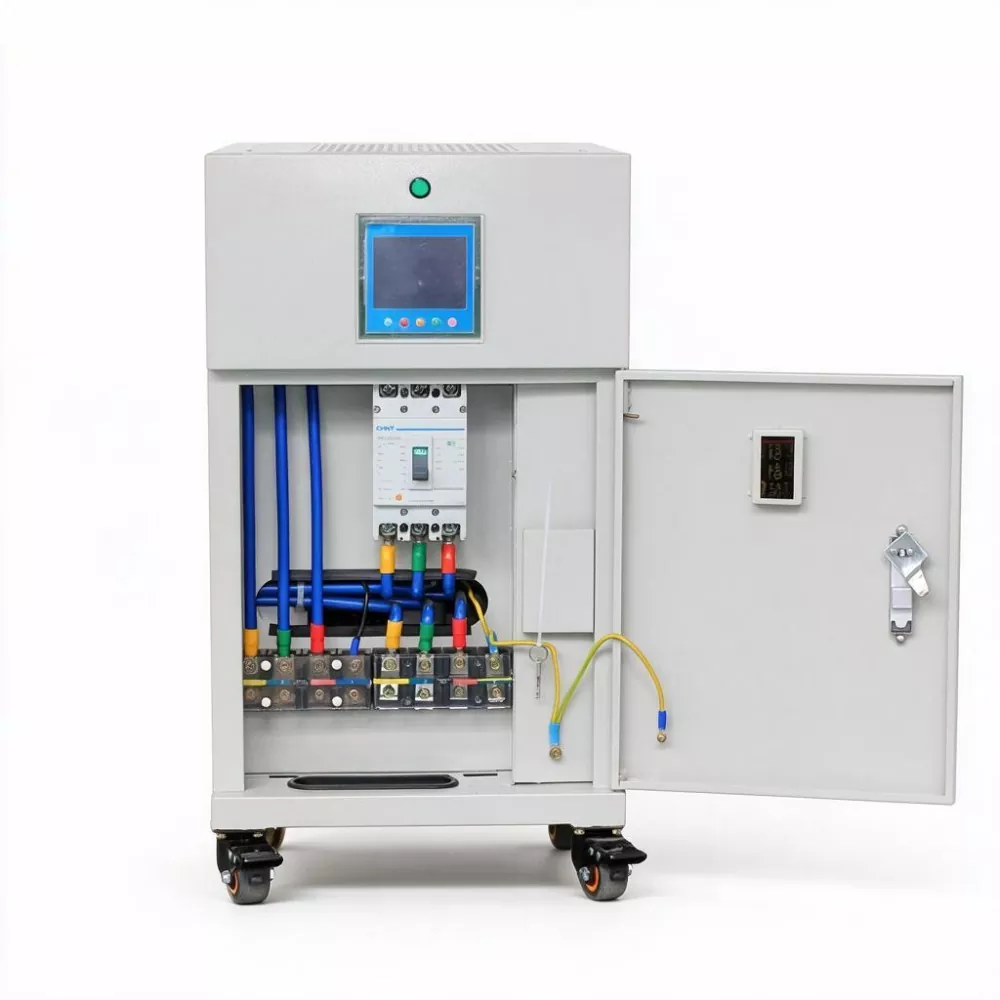

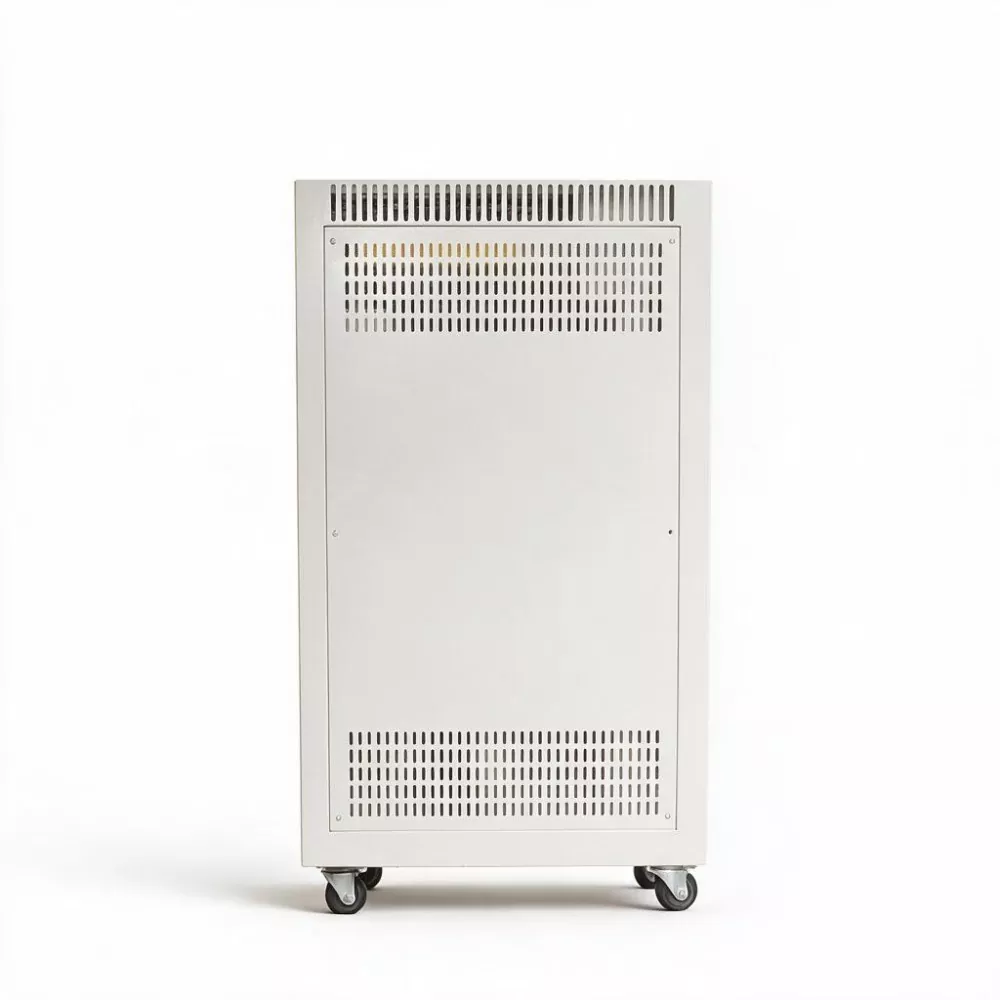

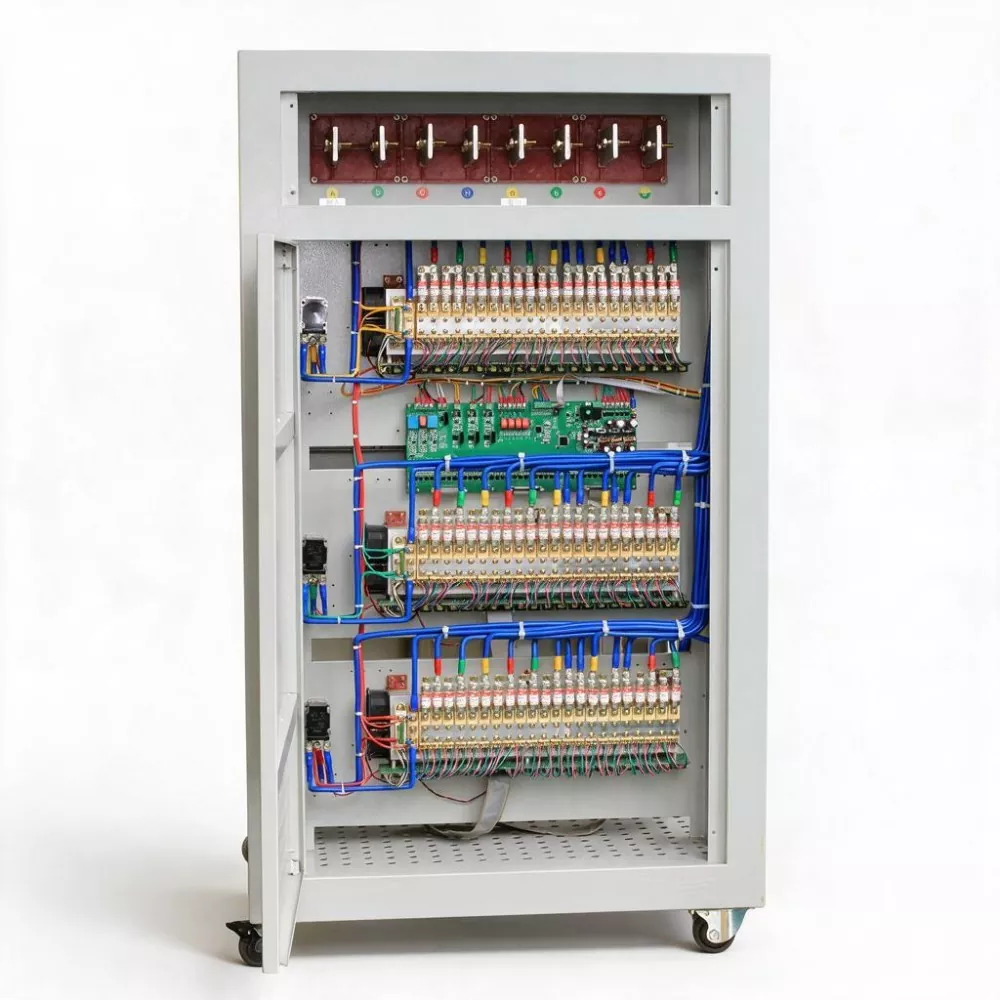

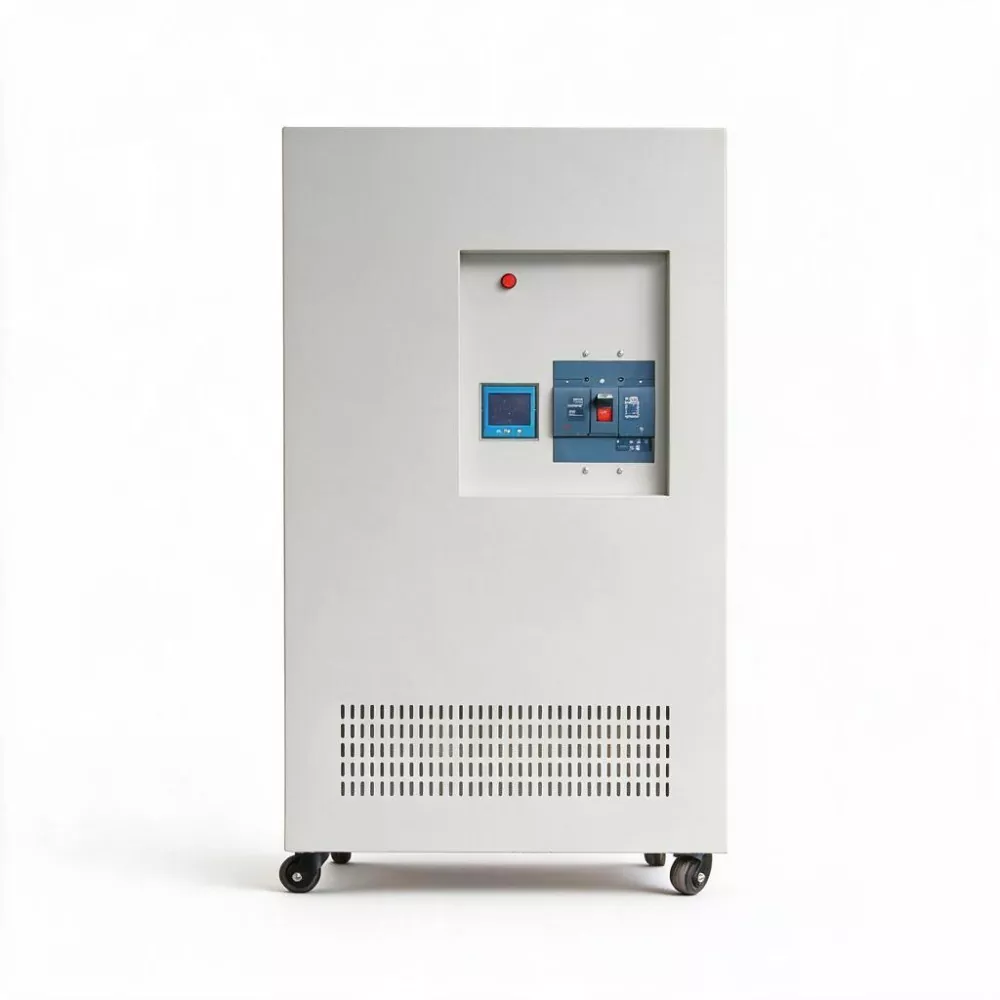

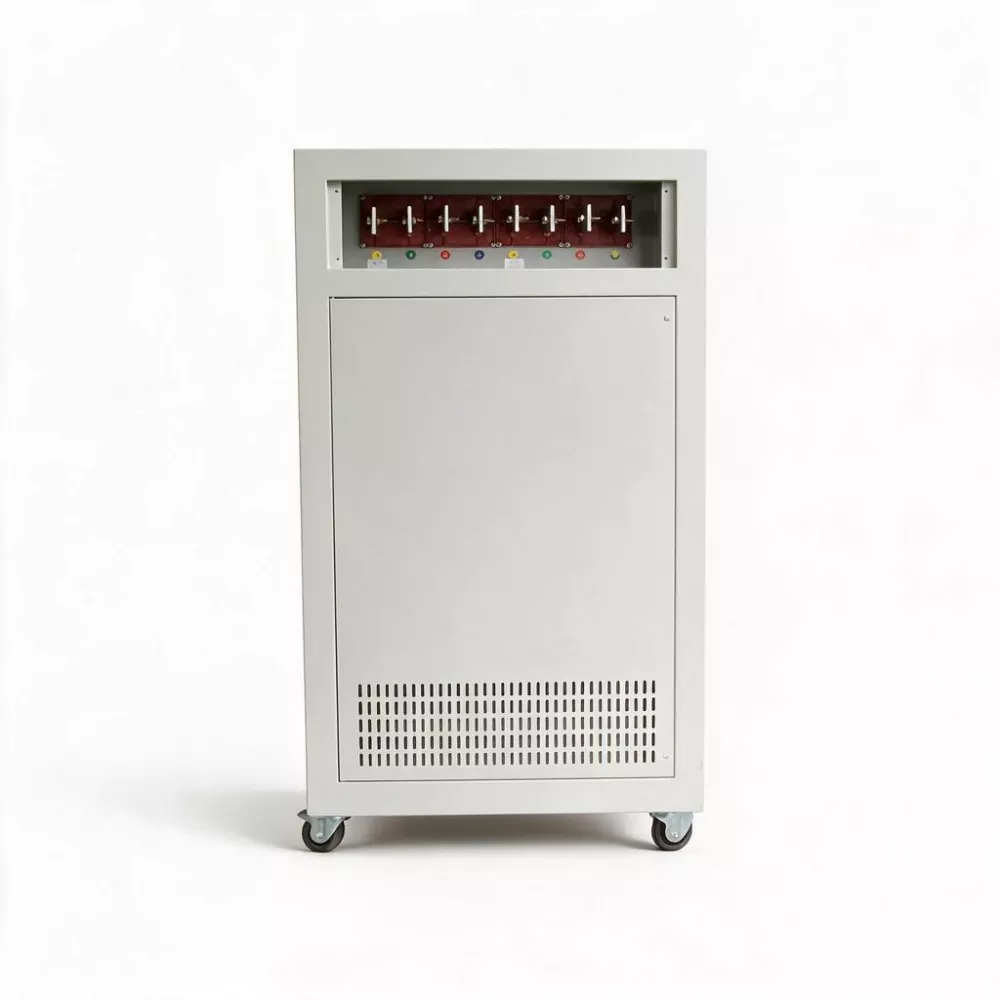

AVR statico SCR trifase da 300 kVA

Le caratteristiche del consumo di elettricità dei moderni complessi commerciali su larga scala sono le seguenti:

· Complessità: integra vari tipi di carichi come energia (aria condizionata/ascensori), illuminazione e informazioni elettroniche (POS/sicurezza/comunicazioni) e ciascun tipo di carico ha requisiti diversi per la qualità dell'energia.

· Variabilità: la differenza nel consumo di elettricità tra giorno e notte, giorni feriali e festivi, orari lavorativi di punta e non di punta può raggiungere diverse volte. Forti variazioni di carico portano a frequenti fluttuazioni della tensione del bus.

· Sensibilità: i sistemi di cassa, i sistemi di visualizzazione delle informazioni e i sistemi di monitoraggio della sicurezza sono estremamente sensibili alle fluttuazioni di tensione. Una caduta di tensione di pochi millisecondi può comportare la perdita di centinaia di dati di transazione o il riavvio del sistema di sicurezza.

L'AVR statico SCR trifase da 300 KVA adotta la tecnologia di compensazione indipendente trifase, che può affrontare efficacemente il problema dello squilibrio del carico trifase e può resistere alle cadute di tensione causate dall'avvio di motori di grandi dimensioni, garantendo che i carichi sensibili sotto lo stesso bus non subiscano alcun impatto.

Parametro del prodotto

Caratteristiche principali

1. Design a livello di hub di grande capacità

Capacità nominale 300KVA, corrente di uscita 456A. L'AVR statico SCR trifase da 300 KVA può essere utilizzato come principale hub di stabilizzazione della tensione in ingresso per un edificio a torre o un'area funzionale (come l'area del centro commerciale o l'area uffici) di un complesso commerciale, ottenendo una gestione centralizzata e riducendo i costi di investimento e la complessità di gestione della configurazione decentralizzata multi-nodo.

2. Resistere all'impatto dell'avvio di apparecchiature elettriche di grandi dimensioni

La corrente di avvio di grandi unità di raffreddamento, pompe antincendio, scale mobili, ecc. può raggiungere 6-8 volte la corrente nominale. L'architettura di compensazione senza contatto SCR di SBWZ-300KVA ha eccellenti capacità di risposta ai transitori e può emettere tensione in modo continuo e stabile durante l'avvio del motore, evitando che altre apparecchiature sullo stesso bus vengano disturbate.

3. Adeguarsi agli standard della bioedilizia e dell'edilizia intelligente

Efficienza ≥ 99%, con perdite proprie estremamente basse, che soddisfa i severi requisiti di efficienza energetica degli edifici ecologici per le apparecchiature di distribuzione dell'energia. Standardizzato con l'interfaccia di comunicazione RS485, può connettersi perfettamente con i sistemi di automazione degli edifici (BAS) e i sistemi di gestione dell'energia (EMS), assistendo nelle certificazioni di bioedilizia LEED, BREEAM, ecc.

4. Regolazione indipendente ad alta precisione trifase

Negli edifici commerciali, l’illuminazione monofase e le apparecchiature per ufficio sono abbondanti e lo squilibrio della corrente trifase è la norma. SBWZ-300KVA campiona e controlla in modo indipendente la tensione di ciascuna fase per garantire la precisione e la simmetria della tensione di uscita trifase ed eliminare i rischi di utilizzo dell'energia causati dalla deriva del punto neutro.

5. Design senza contatto esente da manutenzione

Il team di gestione della proprietà di solito non dispone di un ingegnere energetico a tempo pieno nel personale, quindi la semplicità della manutenzione delle apparecchiature è fondamentale. SBWZ-300KVA non ha spazzole di carbone, servomotori o usura meccanica e richiede solo ventilazione e pulizia giornaliere per ridurre i costi di manodopera operativa e di manutenzione e di riserva dei pezzi di ricambio della proprietà.

6. Qualità dell'energia visualizzata in modo completo

Gli schermi digitali a LED presentano dati di tensione, corrente e potenza trifase in tempo reale, rendendo chiaro a colpo d'occhio lo stato dell'apparecchiatura. I dati caricati tramite l'interfaccia di comunicazione possono generare grafici sull'andamento della qualità dell'energia sulla workstation BAS, fornendo supporto dati per audit energetici e analisi dell'efficienza energetica delle apparecchiature.

Applicazioni del prodotto

1. Centro commerciale su larga scala: fornisce la stabilizzazione centralizzata della tensione per l'illuminazione, le scale mobili, i sistemi di climatizzazione, i registratori di cassa e le reti informative dell'intero piano commerciale, garantendo il normale funzionamento dei commercianti e l'esperienza del consumatore.

2. Edificio per uffici di grado A: funge da principale hub di stabilizzazione dell'alimentazione per l'intera torre, fornendo energia stabile per l'illuminazione degli uffici, apparecchiature IT di precisione, gruppi di ascensori e sistemi di condizionamento dell'aria VAV all'interno dell'edificio.

3. Hotel a cinque stelle: fornisce una protezione completa dalla tensione per sale banchetti, centri congressi, strutture SPA, lavanderie, attrezzature da cucina e sistemi di controllo delle camere dell'hotel, evitando che le fluttuazioni di tensione influenzino l'esperienza degli ospiti.

4. Grandi centri espositivi e impianti sportivi: utilizzati per la stabilizzazione della tensione dei sistemi di illuminazione (in particolare schermi LED e luci sceniche), sistemi di trasmissione, controllo degli accessi e sistemi di sicurezza, garantendo la sicurezza e il regolare svolgimento di eventi su larga scala.

5. Aeroporti e snodi di trasporto: forniscono un'alimentazione stabile ai sistemi di smistamento dei bagagli, apparecchiature di sicurezza, scale mobili e ascensori, sistemi di trasmissione e aree commerciali dell'edificio del terminal.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. Come è possibile integrare l'AVR statico SCR trifase da 300 KVA nel sistema di automazione degli edifici (BAS)?

Il dispositivo è dotato di interfaccia di comunicazione RS485 e supporta il protocollo Modbus-RTU. Attraverso un dispositivo gateway, il protocollo Modbus può essere convertito in protocolli BACnet o KNX, consentendo la connessione alle principali piattaforme BAS come Honeywell, Siemens e Johnson Controls. Il dispositivo può caricare tensione, corrente, potenza, tasso di carico e stato di allarme in tempo reale e anche ricevere istruzioni remote dal BAS per l'impostazione dei parametri.

2. Quali sono le principali fonti di fluttuazioni di tensione nei complessi commerciali?

Le principali cause includono: frequenti avviamenti e arresti di grandi refrigeratori (soprattutto compressori centrifughi), avviamenti e arresti di scale mobili, fluttuazioni diurne del carico della rete elettrica comunale e consumo di elettricità di grandi apparecchiature di inquilini adiacenti. La capacità di risposta a livello di millisecondi dell'SBWZ-300KVA può affrontare efficacemente tutte queste fonti di fluttuazione.

3. Cosa significa una capacità di 300 KVA per gli edifici commerciali?

Prendiamo ad esempio un centro commerciale di 50.000 metri quadrati. La sua capacità di distribuzione totale è solitamente compresa tra 5.000 e 8.000 KVA. Il 300KVA copre circa dal 5% all'8% del carico, che di solito è una o due linee di alimentazione (come il bus principale per le unità di condizionamento dell'aria). Il carico servito da SBWZ-300KVA rappresenta spesso la "minoranza critica" della garanzia di alimentazione elettrica dell'intero edificio.

4. Quanto fa risparmiare l'Altissima Efficienza sui costi di esercizio degli edifici commerciali?

Supponendo una capacità di 300 KVA, un tasso di carico medio del 70%, un prezzo dell'elettricità commerciale di 1,0 yuan per kilowattora e 8.760 ore all'anno:

· Utilizzando SBWZ-300KVA (efficienza 99%), la perdita annuale è di circa 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18.396 kWh

· Utilizzando un tradizionale stabilizzatore di tensione servo (efficienza 96%), la perdita annuale è di circa 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73.584 kWh

· Risparmio annuale di elettricità ≈ 55.188 yuan. In un decennio, i risparmi superano i 550.000 yuan, riducendo significativamente i costi operativi.

5. Quali sono i requisiti per l'installazione delle apparecchiature nel locale di distribuzione dell'edificio?

I requisiti del locale di distribuzione sono un'altezza netta non inferiore a 2,2 metri, un passaggio di manutenzione ≥ 0,8 metri prima e dopo l'apparecchiatura, una temperatura ambiente non superiore a 40°C, assenza di gas corrosivi o polveri conduttrici. Si consiglia di utilizzare specifiche YJV 3×150 mm² + 2×70 mm² o superiori per i cavi in ​​ingresso (nucleo in rame) e 630 A o superiori per l'interruttore automatico frontale.
