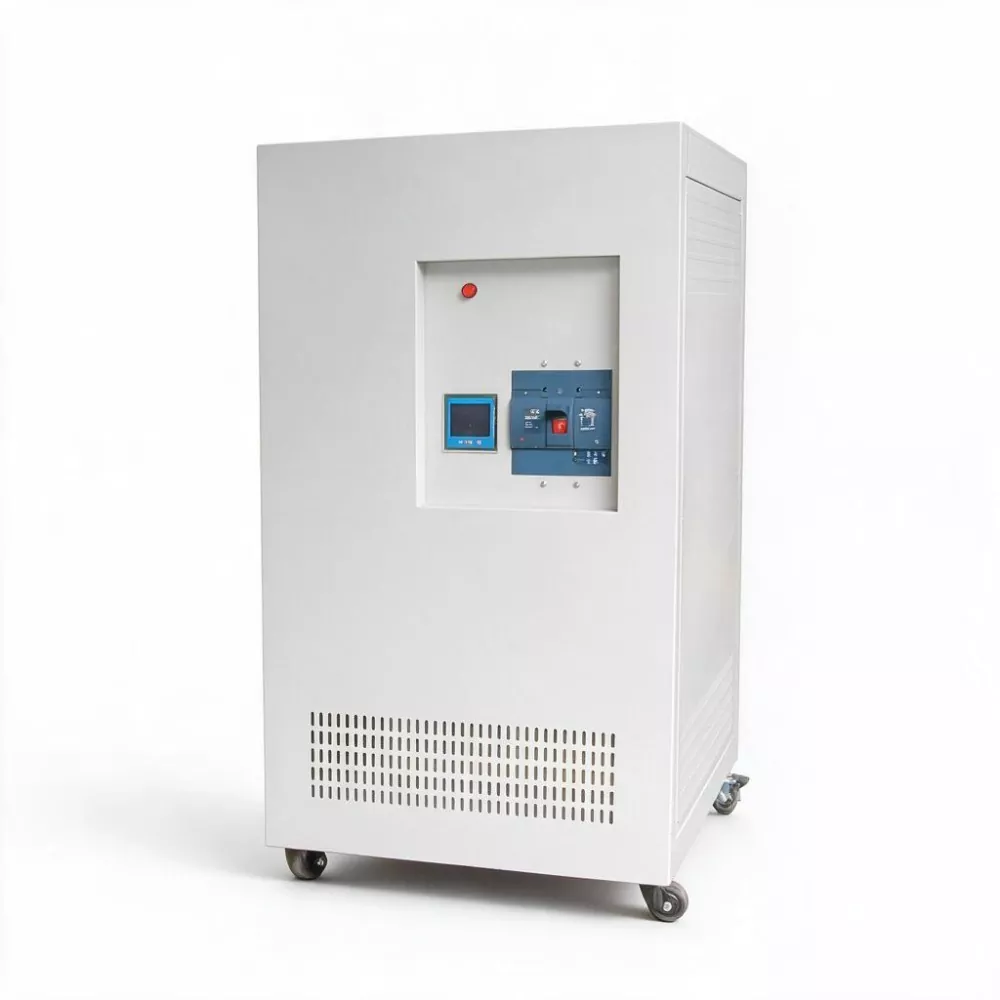

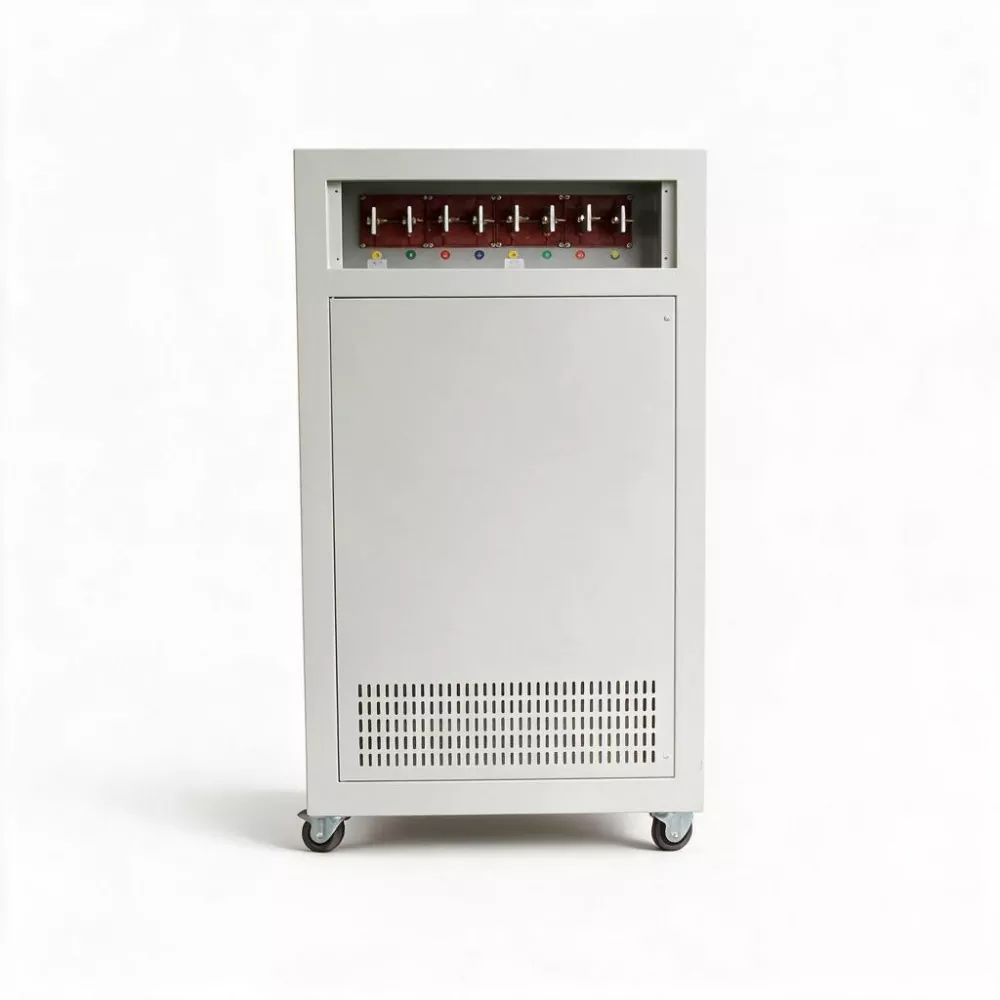

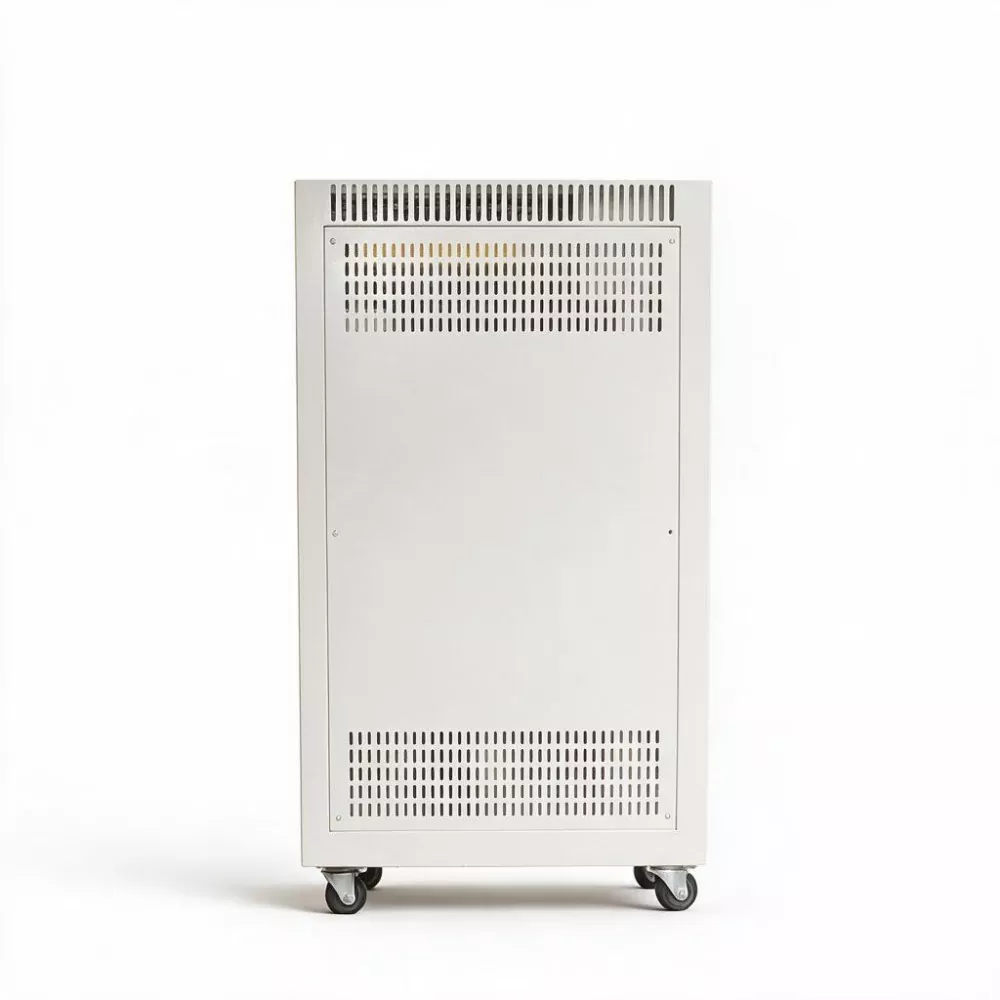

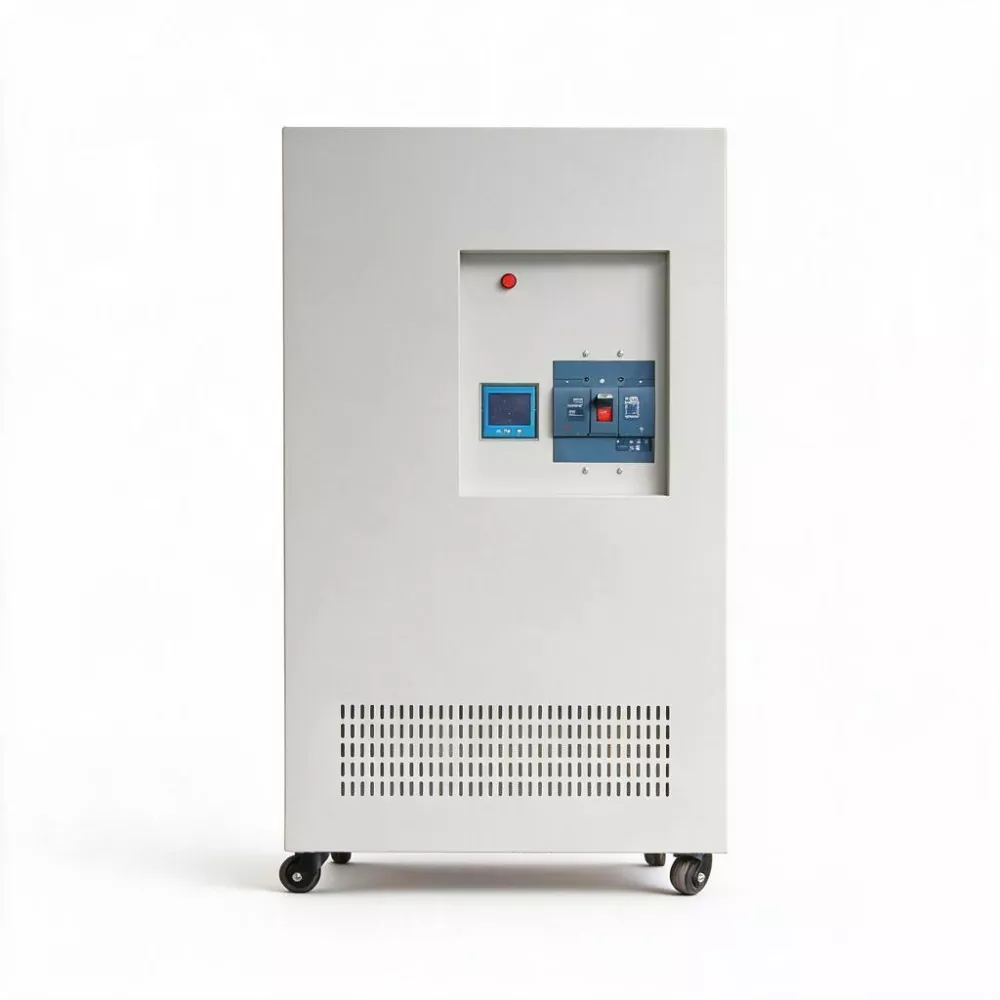

AVR statico SCR trifase da 1000 kVA

Progettato per mega infrastrutture e ambienti industriali pesanti, l'AVR statico SCR trifase da 1.000 KVA fornisce 1.000 KVA/1.520 A di stabilizzazione della tensione senza contatto. La sua capacità di sovraccarico del 150% (30 s), il raffreddamento ridondante e la comunicazione IEC 61850 garantiscono un'integrazione affidabile in porti, miniere, data center e centri di distribuzione dell'energia nelle strutture.

Quali sfide deve affrontare la garanzia di approvvigionamento energetico per le grandi infrastrutture?

1. Urto da carico estremo.

Le grandi gru delle gru di banchina portuali possono avere una potenza singola di oltre 500KW. Quando più unità si avviano contemporaneamente, lo shock di corrente transitoria può raggiungere diversi livelli di megawatt. I grandi frantoi delle miniere hanno un tempo di avvio fino a diverse decine di secondi, durante i quali la tensione rimane costantemente bassa. Queste condizioni di lavoro impongono requisiti estremamente severi sulla stabilità dinamica e termica e sulla resistenza agli urti delle apparecchiature di stabilizzazione della tensione.

2. Condizioni ambientali difficili.

Le attrezzature portuali sono costantemente esposte all'erosione della nebbia salina, mentre le attrezzature minerarie sono esposte ad ambienti altamente polverosi. Gli impianti di distribuzione nelle miniere a cielo aperto devono resistere a differenze di temperatura estreme che vanno da -30 ℃ a 50 ℃. Lo stabilizzatore di tensione non deve solo stabilizzare la tensione ma deve anche funzionare in modo affidabile in queste condizioni difficili.

3. Produzione continua senza requisiti di tempi di inattività.

Una volta che un grande terminal per carichi sfusi viene interrotto, il costo di detenzione di una nave da carico da 200.000 tonnellate può raggiungere diverse centinaia di migliaia di dollari al giorno. Se il montacarichi si ferma, le operazioni sotterranee rischiano la sospensione della produzione. In questo contesto, l'affidabilità delle apparecchiature di alimentazione è la garanzia operativa.

Vantaggi del design

· Design ridondante di grande capacità: capacità nominale 1.000 KVA, capacità di sovraccarico istantanea fino al 120% per 1 ora, 150% per 30 secondi, in grado di gestire con calma lo shock di avvio simultaneo di grandi gruppi di motori.

· Sistema di raffreddamento ridondante: dotato di doppie ventole intelligenti con controllo della temperatura, una in uso e una di backup. Quando la ventola principale si guasta, la ventola di riserva si attiva automaticamente per garantire il funzionamento continuo dell'apparecchiatura in ambienti ad alta temperatura.

· Design strutturale per carichi pesanti: dimensioni dell'armadio 1.030×1.000×1.970 mm, peso netto 1.850 kg, utilizzando lamiera ispessita e telaio per carichi pesanti, con eccellenti prestazioni sismiche.

· Vantaggio naturale dei trasformatori di isolamento: raggiungimento dell'isolamento elettrico tra ingresso e uscita tramite accoppiamento elettromagnetico, resistenza naturale ai fulmini e ai picchi di rete, particolarmente adatto per aree minerarie remote su larga scala, porti, ecc., dove l'infrastruttura della rete elettrica è debole.

Vantaggi della gestione intelligente

L'AVR statico SCR trifase da 1000 KVA, come prodotto di punta, è dotato di funzionalità di monitoraggio e comunicazione più complete. Oltre all'interfaccia RS485 standard, può essere ampliato con la comunicazione Ethernet, la comunicazione in fibra ottica, ecc., supportando IEC 61850 e altri protocolli standard del settore energetico e può essere collegato perfettamente al centro di dispacciamento dell'energia (DCC) di grandi strutture. Il display LED digitale può visualizzare contemporaneamente tensione trifase, corrente, potenza, velocità di carico, temperatura interna, ecc., tutte le dimensioni dei parametri operativi.

Parametro del prodotto

Caratteristiche principali

1. Capacità ultra-grande a livello di Megavolt-Ampere

Capacità nominale 1000 KVA, corrente di uscita 1520 A, in grado di coprire l'intero bus di alimentazione di una gru a portale portuale, l'intero sistema di sollevamento e frantumazione di una miniera di medie dimensioni o l'intero gruppo di carico IT di un grande data center.

2. Capacità di sovraccarico estrema

Può sopportare un carico nominale del 120% per 1 ora e un carico nominale del 150% per 30 secondi. Per condizioni di lavoro estreme come l'avvio simultaneo di più gru a portale nel porto o il funzionamento simultaneo di un gruppo di macchine di frantumazione mineraria, SBWZ-1000KVA non ha bisogno di bypass e può fornire continuamente una tensione di uscita stabile.

3. Design di raffreddamento ridondante

Utilizza un design ridondante a doppia ventola, con commutazione automatica tra primario e backup. La strategia di controllo della temperatura dell'uscita è ottimizzata per garantire che, durante il funzionamento a pieno carico in un ambiente con una temperatura di 40 ℃, l'aumento della temperatura interna sia rigorosamente controllato entro 60 ℃.

4. Alta efficienza

In condizioni di lavoro tipiche con una capacità di 1.000 KVA e un tasso di carico medio annuo del 65%, rispetto ai tradizionali stabilizzatori di tensione di tipo servo (efficienza 96%), SBWZ-1000KVA può risparmiare circa (1.000×0,65×4%×8760) ≈ 227.760 kWh di elettricità all'anno. Calcolato su un prezzo industriale dell'elettricità di 0,7 yuan per kWh, il risparmio annuale di elettricità è di circa 160.000 yuan: in meno di due anni, il risparmio di elettricità può recuperare l'investimento incrementale nell'attrezzatura.

5. Protezione ambientale completa

Il livello di protezione dell'armadio può essere personalizzato su IP40 o IP54, adatto ad ambienti di installazione difficili come porti, miniere e progetti all'aperto. La robusta struttura in lamiera e il design della base sismica soddisfano i requisiti di installazione per aree operative ad alto impatto.

6. Capacità di integrazione completa del centro di distribuzione dell'energia (DCC).

Dotato di serie di interfaccia di comunicazione RS485, espandibile a Ethernet, comunicazione in fibra ottica e protocollo IEC 61850. Caricamento in tempo reale di tutte le dimensioni dei dati operativi (tensione trifase/corrente/potenza/qualità dell'energia elettrica/temperatura/stato degli allarmi), soddisfacendo i requisiti di monitoraggio remoto e gestione centralizzata dei centri di dispacciamento energetico di grandi infrastrutture.

Applicazioni del prodotto

1. Porti e terminali: fornire protezione centralizzata per la stabilizzazione della tensione per attrezzature di carico e scarico su larga scala come gru a portale, gru a portale, gru a portale con pneumatici in gomma e nastri trasportatori, garantendo l'efficienza delle operazioni portuali e riducendo i guasti delle apparecchiature dovuti a problemi di tensione.

2. Estrazione mineraria e metallurgia: utilizzata per sistemi di alimentazione di apparecchiature di grande potenza come argani da miniera, grandi frantoi, mulini a sfere, vagli vibranti e nastri trasportatori, garantendo la continuità dei processi di estrazione e arricchimento.

3. Data center di grandi dimensioni e hub di cloud computing: fornire alimentatori a tensione stabilizzata ultra puliti e altamente affidabili per gruppi di carico IT, sistemi di condizionamento di precisione e front-end UPS di data center di grandissime dimensioni.

4. Infrastrutture aeroportuali: utilizzate per l'alimentazione dei sistemi di illuminazione di navigazione aeroportuale, dei sistemi di smistamento automatico dei bagagli, dei sistemi di alimentazione dei ponti d'imbarco e delle apparecchiature elettromeccaniche principali degli edifici dei terminal.

5. Grandi parchi industriali e zone di sviluppo economico e tecnologico: in quanto apparecchiature principali di gestione della qualità dell'energia per le principali linee in entrata dell'intero parco, forniscono stabilità di tensione, isolamento armonico e supporto dei dati sulla qualità dell'energia per l'intero parco.

6. Strutture di ricerca a livello nazionale: fornire alimentatori stabili per grandi strutture scientifiche con requisiti di qualità dell'energia estremamente elevati, come grandi acceleratori, laboratori di superconduttori e dispositivi di ricerca sulla fusione nucleare.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. Qual è la capacità di sovraccarico dello stabilizzatore da 1000 KVA? Può sopportare l'avvio simultaneo di più motori di grandi dimensioni?

La capacità di sovraccarico di SBWZ-1000KVA è la seguente: può sostenere il 120% del carico nominale per 1 ora e il 150% del carico nominale per 30 secondi. Per l'avvio simultaneo di un ampio gruppo di motori, purché la durata della corrente d'impatto sia entro 30 secondi, lo stabilizzatore può rimanere online e funzionare senza passare alla modalità bypass. Per condizioni di avvio particolarmente estreme (come una potenza di avvio totale superiore a 1500 KVA), possiamo configurare una soluzione di avvio graduale durante la fase di progettazione del sistema.

2. In che modo questo AVR statico SCR trifase da 1000 KVA coopera con un trasformatore da 10 KV/0,4 KV?

SBWZ-1000KVA è installato sul bus laterale a bassa tensione del trasformatore da 10 KV/0,4 KV (tipicamente da 1250 KVA a 2000 KVA). Equivale ad inserire uno "strato isolante stabilizzatore" tra il trasformatore e il grosso carico. Si consiglia di configurare un interruttore automatico a telaio (ACB) nella parte anteriore dello stabilizzatore come interruttore di protezione e isolamento e configurare gli armadi di distribuzione in base alle zone di carico specifiche nella parte posteriore.

3. Come viene trasportato e installato il peso di 1850 kg?

La base dell'attrezzatura è dotata di fori per carrelli elevatori e anelli di sollevamento, che possono essere posizionati utilizzando carrelli elevatori, veicoli di movimentazione idraulica o gru. Durante il trasporto l'apparecchiatura viene fissata con supporti in legno e i componenti chiave interni vengono riempiti con materiali ammortizzanti. Il sito di installazione della fondazione deve utilizzare una gettata di calcestruzzo C30, con uno spessore ≥ 150 mm, e bulloni di ancoraggio M12 preimpostati. Le dimensioni di installazione specifiche e i requisiti di carico sono reperibili nel "Manuale di installazione".

4. Come si ottiene la commutazione affidabile delle doppie ventole ridondanti?

Ciascuno dei due ventilatori ha un circuito di alimentazione e un circuito di controllo indipendenti. Quando la ventola principale è in funzione, la ventola di standby è in modalità standby. Quando la ventola principale si guasta o la sua velocità è inferiore alla soglia impostata, il sistema di controllo passa automaticamente alla ventola di standby entro 1 secondo e contemporaneamente invia un segnale di allarme attraverso l'interfaccia di comunicazione. Questo design garantisce che anche in caso di guasto di una singola ventola, l'apparecchiatura possa comunque funzionare normalmente a pieno carico.

5. Perché la serie SBWZ è consigliata per progetti su larga scala invece dei tradizionali stabilizzatori di tipo servo?

I due motivi principali sono: il primo è la velocità: il tempo di risposta degli stabilizzatori di tipo servo è solitamente nel secondo intervallo e sono quasi incapaci di rispondere alle fluttuazioni della rete (durano da decine a centinaia di millisecondi); il tempo di risposta di SBWZ è compreso tra 10 ms e 40 ms, in grado di catturare e compensare efficacemente le fluttuazioni. Il secondo è l'affidabilità: le spazzole di carbone degli stabilizzatori di tipo servo sono parti soggette a usura e si consumano più velocemente nelle applicazioni ad alta potenza, richiedendo uno spegnimento regolare per la sostituzione; SBWZ è un design completamente senza contatto, che non richiede l'arresto per la manutenzione e ha un'affidabilità significativamente più elevata. Per le grandi infrastrutture, queste due differenze determinano direttamente il livello di disponibilità del sistema di alimentazione.

6. L'AVR statico SCR trifase da 1000 KVA può essere utilizzato in sistemi di generazione di energia connessi alla rete (come centrali elettriche fotovoltaiche o campi eolici)?

OK. SBWZ-1000KVA supporta doppie frequenze di 50/60 Hz e può essere utilizzato nel sistema di alimentazione delle stazioni di nuove centrali elettriche. Fornisce un'alimentazione stabile per l'alimentatore dell'interruttore, il sistema di controllo, le apparecchiature antincendio e di ventilazione della stazione step-up. Inoltre, quando nelle centrali fotovoltaiche l'energia della stazione dipende completamente dalla rete durante la notte o nei periodi di scarsa illuminazione, lo stabilizzatore di tensione può garantire che le apparecchiature della stazione non siano influenzate dalle fluttuazioni di tensione della rete.
