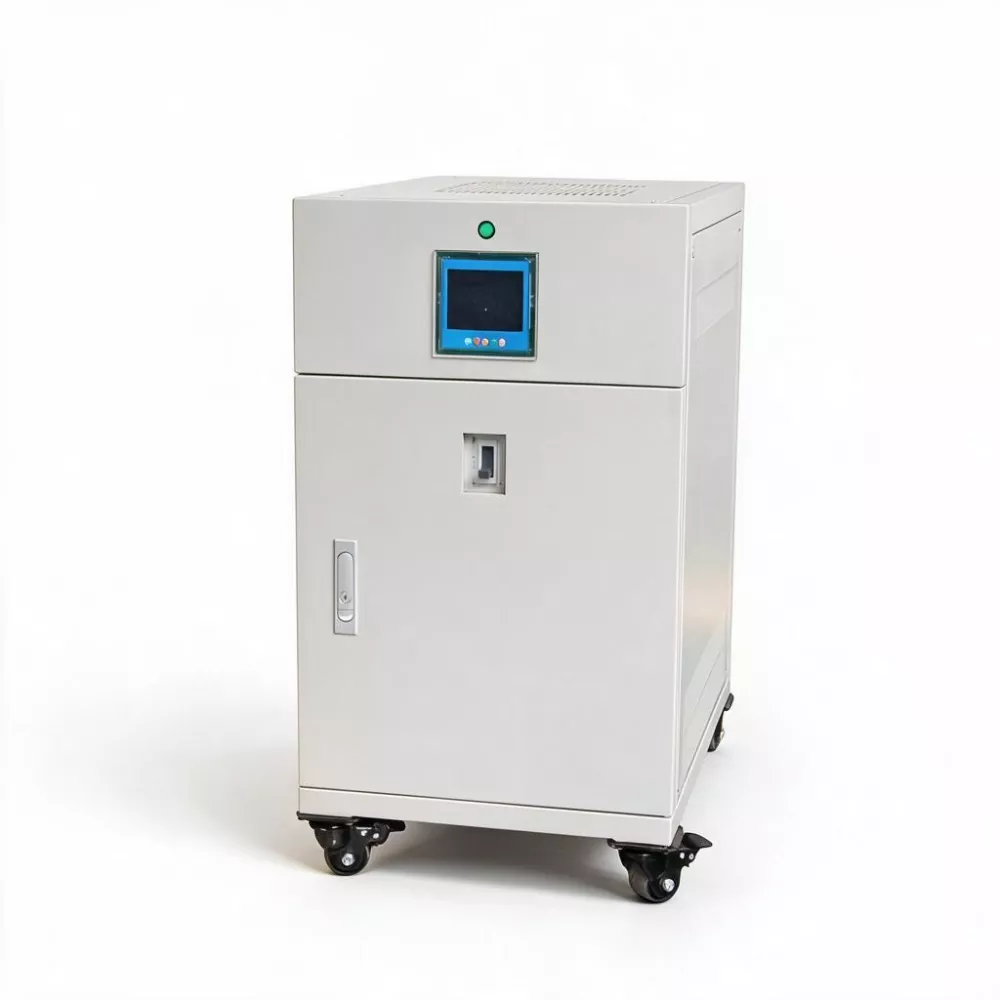

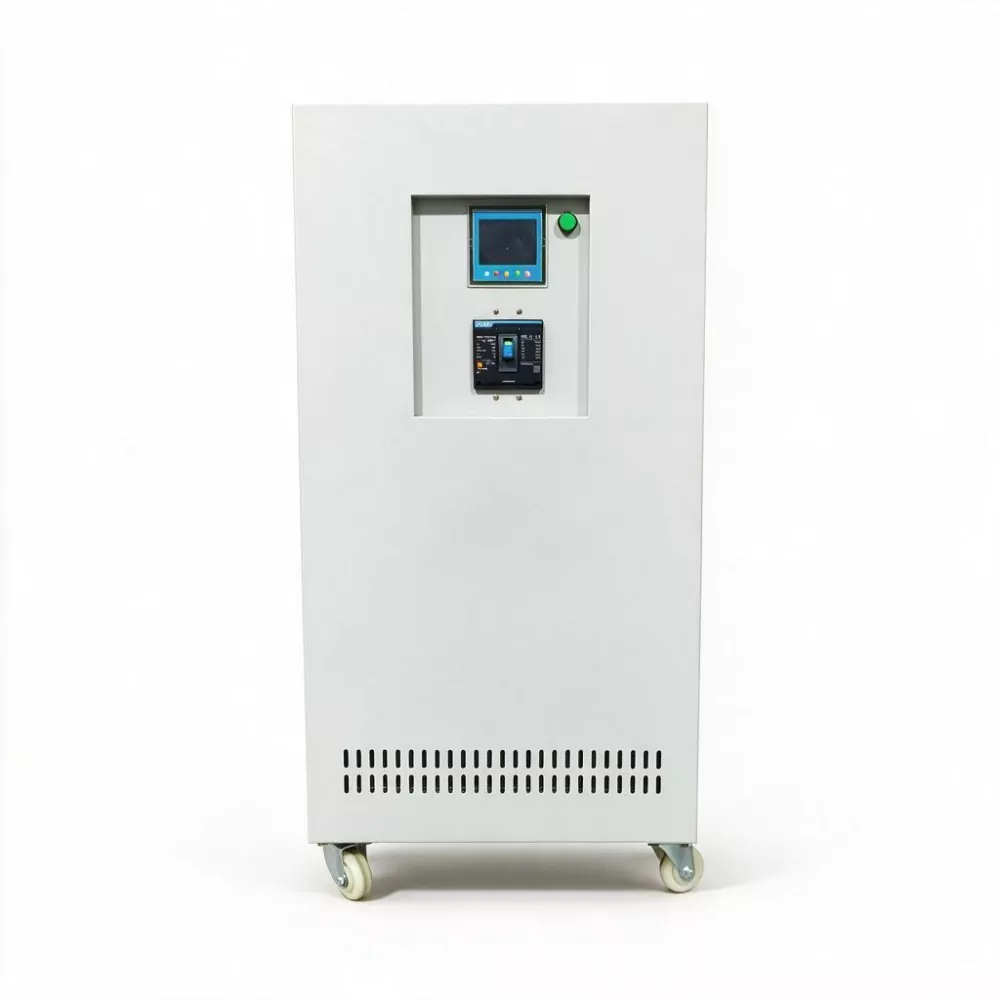

AVR statico SCR trifase da 100 kVA

Il fondamento della moderna economia digitale sono i data center e le reti di comunicazione. I server, gli switch e i dispositivi di storage di queste strutture hanno requisiti estremamente severi in termini di qualità dell'energia. Secondo le statistiche dell'Uptime Institute, oltre il 40% delle interruzioni dei data center sono direttamente correlate a problemi di qualità dell'alimentazione e una parte significativa di queste non sono interruzioni di corrente complete ma sono causate da abbassamenti di tensione, sfarfallio o interferenze armoniche che attivano arresti protettivi delle apparecchiature.

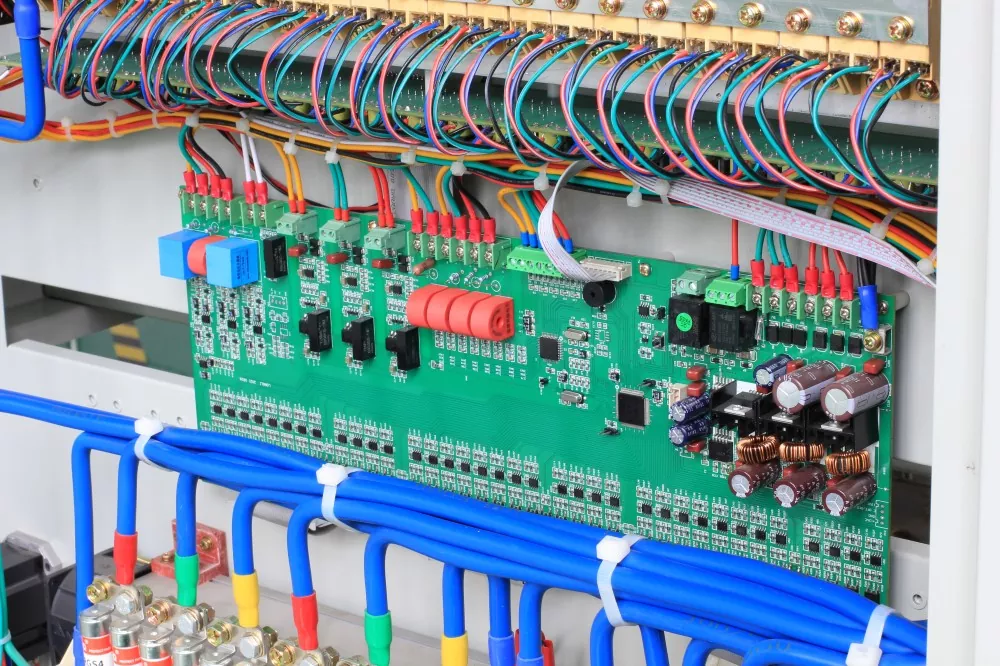

L'AVR statico SCR trifase da 100 KVA è stato progettato con questo tipo di "interruzione dell'alimentazione non dovuta a interruzione di corrente" come obiettivo principale. Utilizza chip di calcolo DSP ad alta velocità e una tecnologia di campionamento CA veloce per monitorare ogni sottile cambiamento nella tensione di ingresso in tempo reale. Quando si verifica una fluttuazione di tensione, il sistema di controllo completa il calcolo della deviazione in microsecondi e guida il modulo SCR per eseguire la compensazione e la commutazione senza contatto al punto di passaggio per lo zero della corrente, ripristinando la tensione di uscita al valore impostato entro un intervallo compreso tra 10 ms e 40 ms.

Parametro del prodotto

Quali sono i vantaggi rispetto ai tradizionali regolatori di tensione di tipo servomotore?

L'intero AVR statico SCR trifase da 100 KVA non ha parti meccaniche in movimento, eliminando completamente l'usura delle spazzole di carbone, il cattivo contatto e i rischi di generazione di scintille. Per i data center che operano 24 ore su 24, 7 giorni su 7, senza interruzioni, "esente da manutenzione" significa che non è necessario pianificare tempi di inattività per la manutenzione e non è necessario immagazzinare pezzi di ricambio soggetti a guasti.

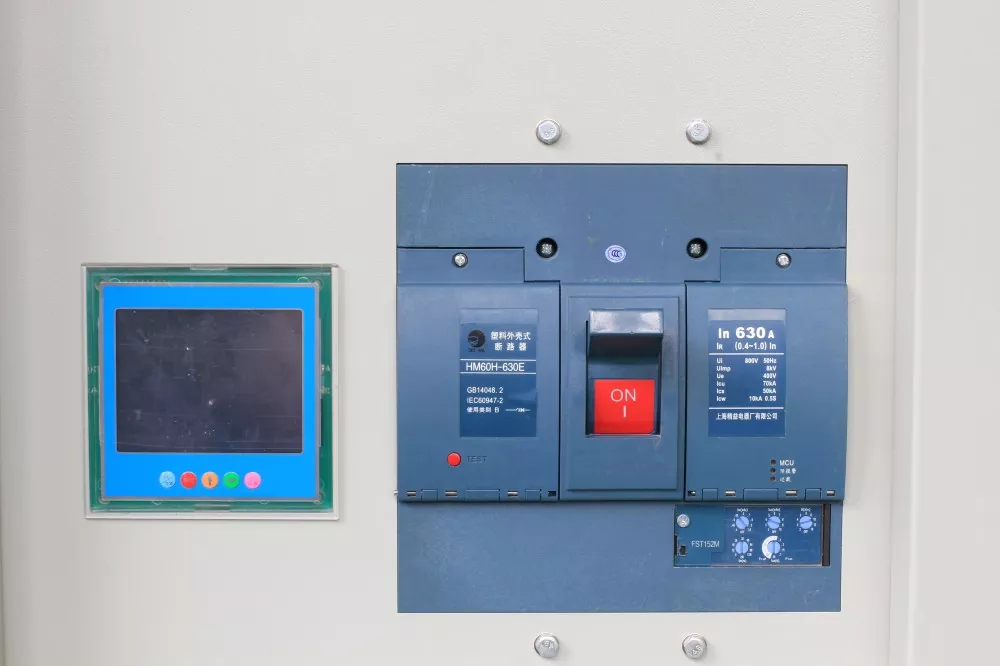

In termini di gestione intelligente, SBWZ-100KVA è dotato di impostazioni programmabili complete e interfacce di comunicazione RS485. Il personale di manutenzione può visualizzare in remoto la tensione trifase, la corrente, l'alimentazione e lo stato di funzionamento delle apparecchiature nella sala di controllo e impostare soglie di protezione da sovratensione, sottotensione e sovracorrente.

Quando si verifica una tendenza anomala nella qualità dell'energia, il sistema può emettere un allarme tempestivo, ottenendo un aggiornamento dalla "riparazione passiva" alla "prevenzione attiva" nella modalità operativa.

Caratteristiche principali

1. Risposta al millisecondo

Il tempo di risposta è compreso tra 10 ms e 40 ms (regolabile) e può completare la regolazione entro il primo ciclo di fluttuazione della tensione di rete. Per i carichi IT quali server, switch e dispositivi di storage sensibili ai transitori di tensione, questa velocità è sufficiente per completare la compensazione entro la finestra di tolleranza dell'alimentatore, garantendo che l'attività non venga interrotta.

2. Precisione di stabilizzazione della tensione ultraelevata

Precisione della tensione di fase ±1%, precisione della tensione di linea ±1,5%, di gran lunga superiore al ±3% dei tradizionali stabilizzatori di tensione di tipo servo. La stabilizzazione della tensione ad alta precisione può ridurre efficacemente il carico di regolazione degli alimentatori dei server, prolungare la durata dei moduli di alimentazione e ridurre il tasso di guasto complessivo.

3. Design completamente senza contatto

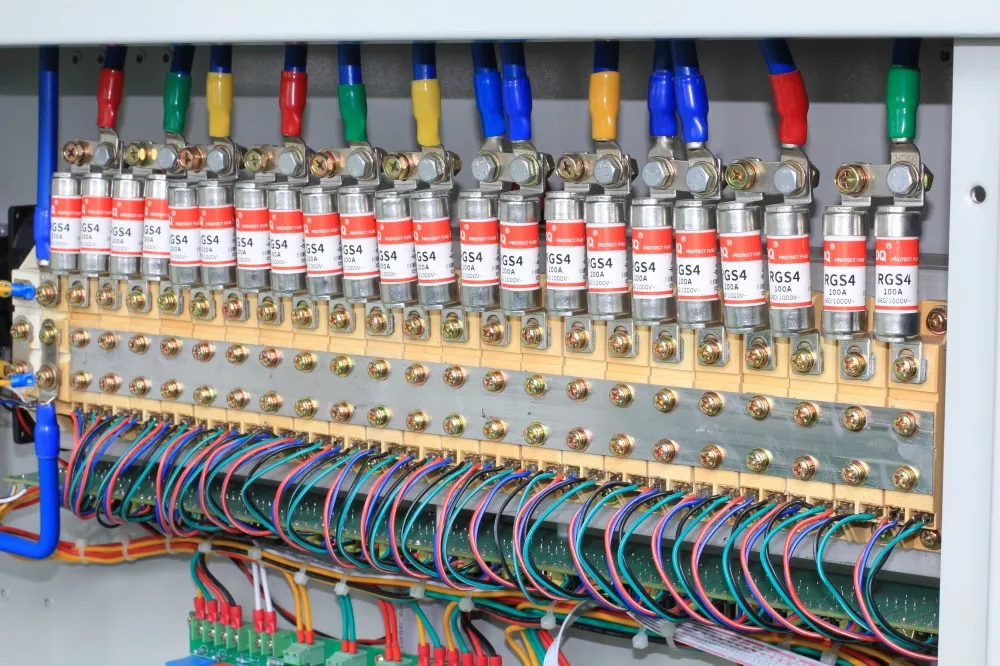

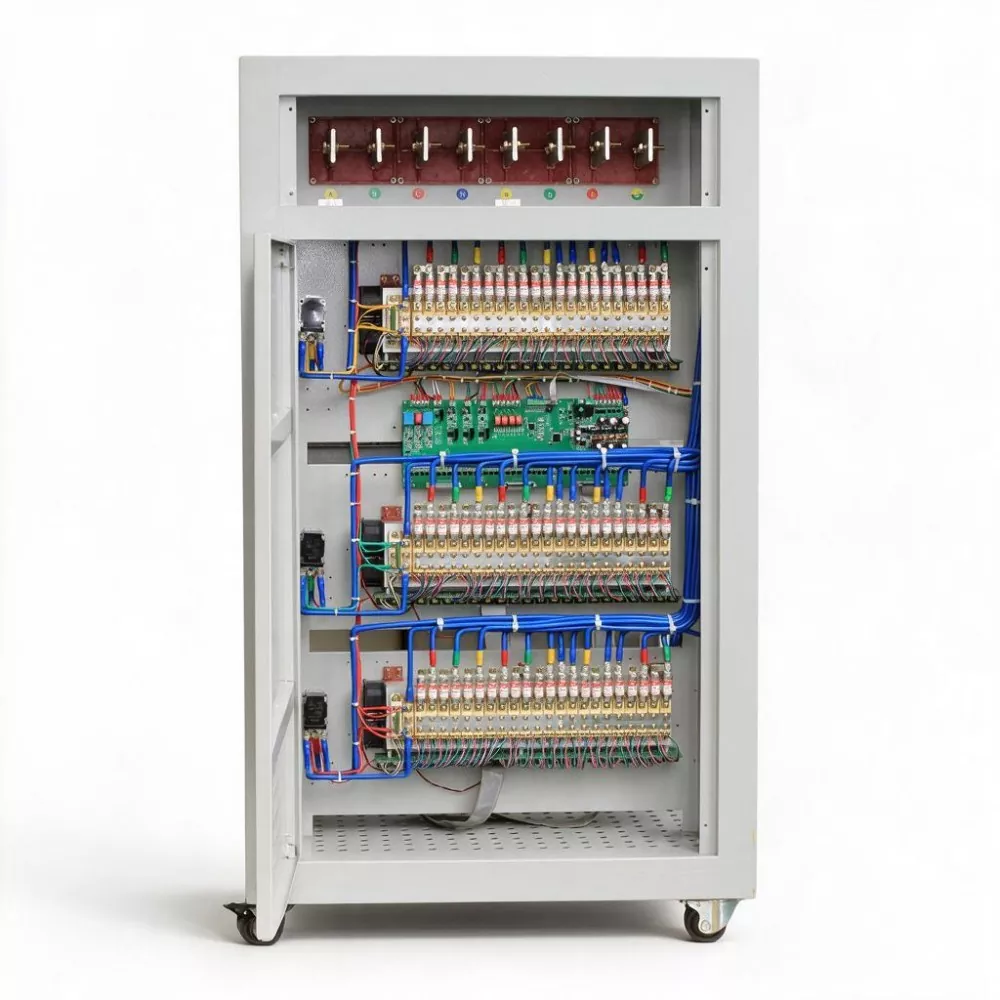

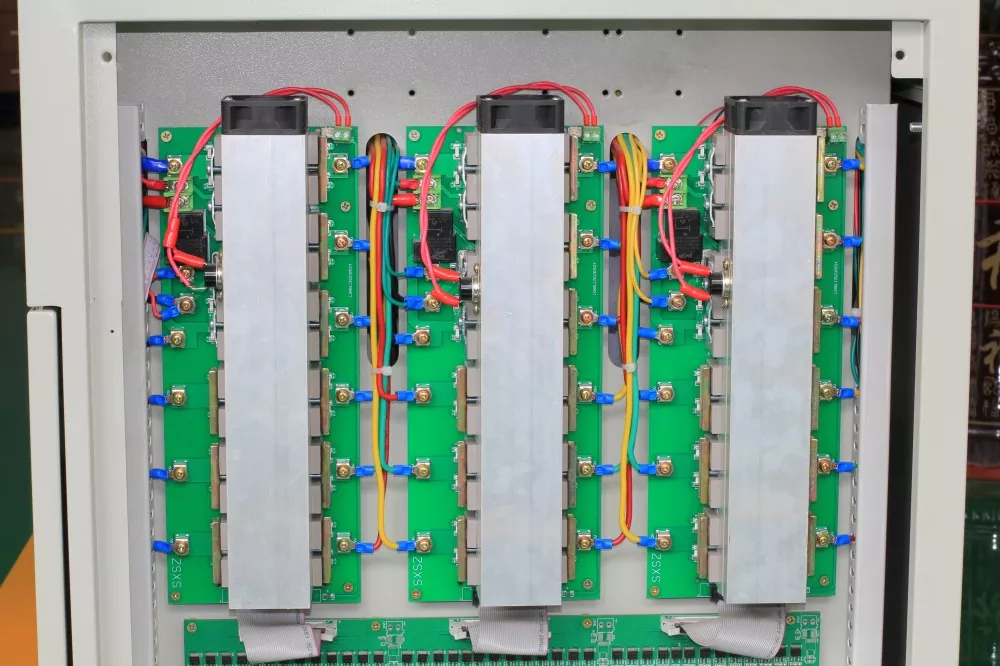

I moduli SCR vengono utilizzati per sostituire le tradizionali spazzole di carbone e servomotori, eliminando qualsiasi parte meccanica in movimento nell'intera macchina. Non ci sono problemi come l'usura delle spazzole di carbone, la generazione di scintille o la sostituzione regolare, rendendo l'AVR statico SCR trifase da 100 KVA particolarmente adatto per siti di missione critici dove non sono possibili arresti regolari per manutenzione.

4. Efficienza ≥ 99%

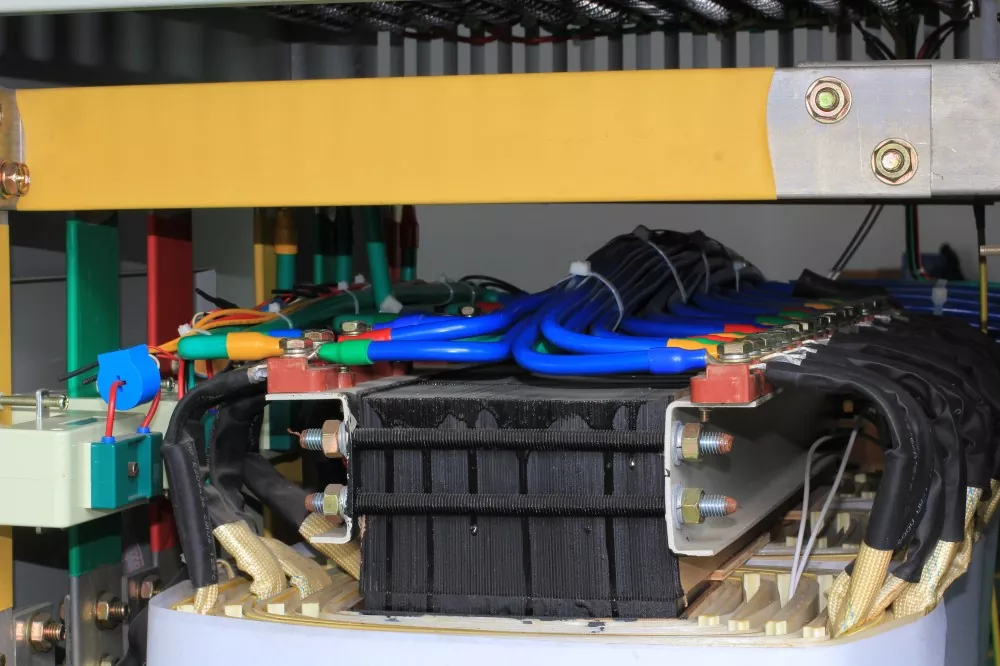

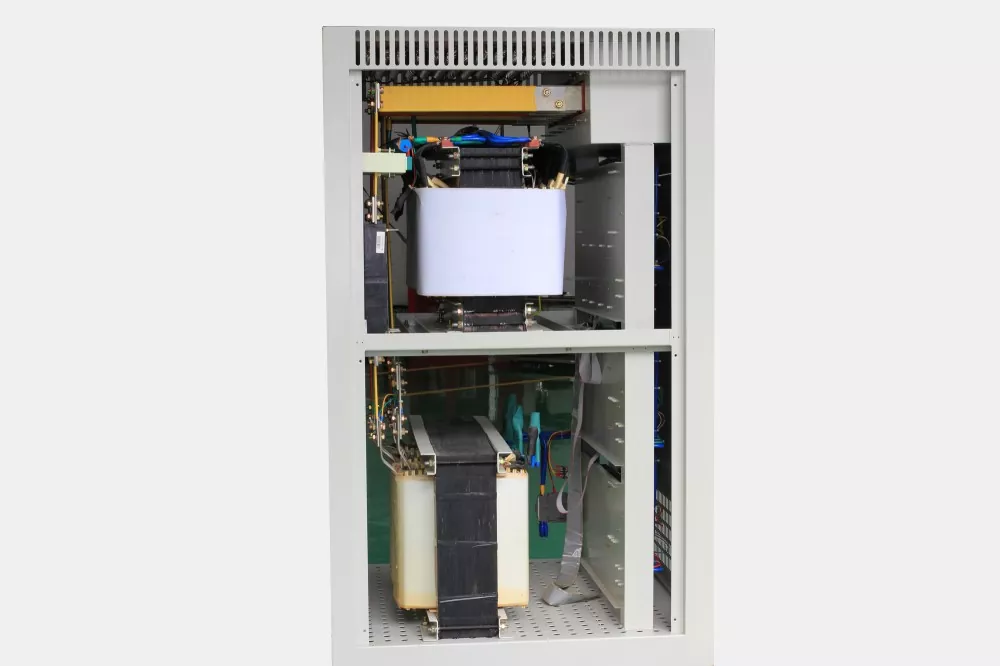

L'uso di trasformatori di isolamento ad alta efficienza e moduli SCR a bassa perdita di conduzione determina un'efficienza complessiva ≥ 99%. Calcolato sulla base di una capacità di 100 KVA e 8760 ore di funzionamento all'anno, rispetto ai tradizionali stabilizzatori di tensione di tipo servo (efficienza 96%), può far risparmiare circa da 3.000 a 4.000 kWh all'anno, riducendo significativamente i costi operativi (TCO).

5. Produzione pura

Tasso di distorsione della forma d'onda in uscita < 0,1%, nessuna armonica incrementale. Lo stabilizzatore di tensione stesso non introduce alcuna interferenza nella rete elettrica, soddisfacendo i severi requisiti dei data center per l'ambiente elettromagnetico (EMC).

6. Monitoraggio intelligente e protezione programmabile

Supporta gli utenti nell'impostazione delle soglie di protezione da sovratensione, sottotensione, sovracorrente e precisione della stabilizzazione della tensione. Viene fornita l'interfaccia di comunicazione standard RS485 (protocollo Modbus-RTU), che può essere collegata a DCIM (Data Center Infrastructure Management System) o sistemi di monitoraggio dell'ambiente energetico per ottenere una gestione centralizzata remota.

Applicazioni del prodotto

1. Data center e nodi di cloud computing: forniscono protezione con stabilizzazione della tensione ad alta velocità per armadi server, condizionatori d'aria di precisione e front-end UPS nelle sale computer IDC, eliminando il rischio di riavvio dei server causato da abbassamenti di tensione.

2. Rete centrale di comunicazione e hub 5G: utilizzata per alimentatori commutati negli hub di comunicazione provinciali, sale computer della rete centrale 5G e nodi di convergenza della rete dell'area metropolitana, garantendo che le apparecchiature di comunicazione non vadano offline a causa delle fluttuazioni di tensione.

3. Sistemi di transazioni finanziarie: fornire garanzie di alimentazione a livello di "zero flash outage" per i server commerciali e le apparecchiature di rete nelle borse valori e nei data center bancari, garantendo l'integrità dei dati delle transazioni e la continuità aziendale.

4. Centri di controllo delle trasmissioni radiofoniche e televisive: utilizzati per apparecchiature di controllo delle trasmissioni nei sistemi di trasmissione televisiva, nelle stazioni di uplink satellitari e nelle sale computer delle reti radiotelevisive, evitando incidenti di trasmissione causati da problemi di alimentazione.

5. Apparecchiature di rilevamento di precisione nella produzione di fascia alta: fornire alimentatori a tensione pura stabilizzata per apparecchiature estremamente sensibili alle fluttuazioni di tensione, come apparecchiature di ispezione di wafer semiconduttori, strumenti di misurazione ottici e macchine di misurazione a tre coordinate.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1.Il tempo di risposta compreso tra 10 ms e 40 ms può soddisfare i requisiti di alimentazione del server?

OK. Secondo le specifiche standard di alimentazione delle apparecchiature IT, l'alimentazione dei server richiede solitamente un tempo di mantenimento non inferiore a 10 ms. L'SBWZ-100KVA può completare la compensazione della tensione entro 10 ms nel modo più veloce. Nella maggior parte degli scenari di fluttuazione della rete, l'alimentazione elettrica del server non attiva nemmeno l'accumulo di energia di backup, ottenendo una vera e propria stabilizzazione "impercettibile" della tensione.

2. Qual è la relazione tra lo stabilizzatore di tensione senza contatto e l'UPS (Uninterruptible Power Supply)?

I due sono complementari piuttosto che sostitutivi. L'UPS risolve il problema della "interruzione di corrente" (fornendo energia tramite batterie), mentre lo stabilizzatore di tensione SBWZ risolve il problema della "tensione instabile". Per scenari con frequenti fluttuazioni di tensione ma raramente interruzioni di corrente complete, l'utilizzo di uno stabilizzatore da solo può migliorare significativamente la qualità dell'alimentazione; per scenari che richiedono una protezione completa, si consiglia di implementare lo stabilizzatore di tensione SBWZ davanti all'UPS, che può ridurre il frequente passaggio dell'UPS alla modalità batteria a causa delle fluttuazioni di tensione e prolungare la durata della batteria.

3. Quanto è vera l'efficienza ≥ 99%? Quanta elettricità si può risparmiare a lungo termine?

Questo valore di efficienza si basa su test di funzionamento a pieno carico. Con un carico di 100 KVA e un'efficienza del 99%, la perdita propria dell'apparecchiatura è di circa 1 KW; se si utilizza uno stabilizzatore di tensione di tipo servo tradizionale (con efficienza al 96%) la perdita è di circa 4KW. Con un prezzo dell'elettricità industriale di 0,7 yuan per kilowattora e 8760 ore all'anno, l'SBWZ-100KVA può risparmiare circa (4-1) × 8760 × 0,7 ≈ 18.396 yuan sui costi dell'elettricità all'anno. Questo può essere recuperato entro tre anni dal costo premium dell'attrezzatura.

4. L'apparecchiatura supporta il funzionamento in parallelo per ottenere la ridondanza?

SÌ. È possibile ottenere più SBWZ-100KVA tramite un armadio di bypass per la configurazione ridondante parallela (1+1 o N+1). Quando un dispositivo viene sottoposto a manutenzione o si guasta, l'altro può subentrare senza problemi al carico. Lo schema di configurazione in parallelo specifico può essere consultato con i nostri ingegneri di sistema, che lo progetteranno in base all'architettura di distribuzione dell'energia in loco.
5. In che modo l'AVR statico SCR trifase da 100 KVA dissipa il calore?

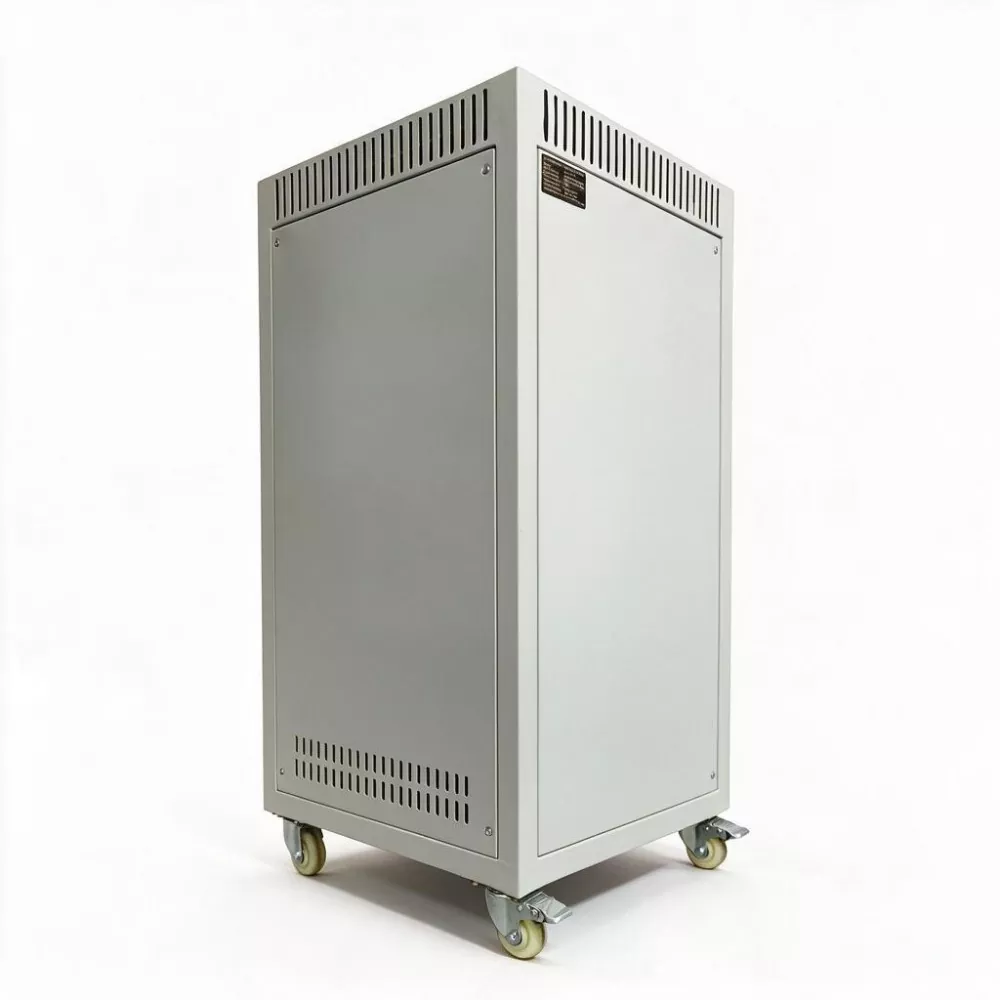

L'SBWZ-100KVA utilizza il raffreddamento ad aria forzata con controllo intelligente della temperatura, con prese d'aria di ingresso e uscita situate sui lati anteriore e posteriore dell'armadio. Si consiglia di controllare la temperatura ambiente dello spazio di installazione tra -5 ℃ e 40 ℃, con un'umidità relativa inferiore al 90%. Per le apparecchiature installate nei data center o nelle sale di comunicazione, l'ambiente di climatizzazione della stanza soddisfa pienamente i requisiti; per le apparecchiature installate nei normali locali di distribuzione elettrica è sufficiente garantire una buona ventilazione.
