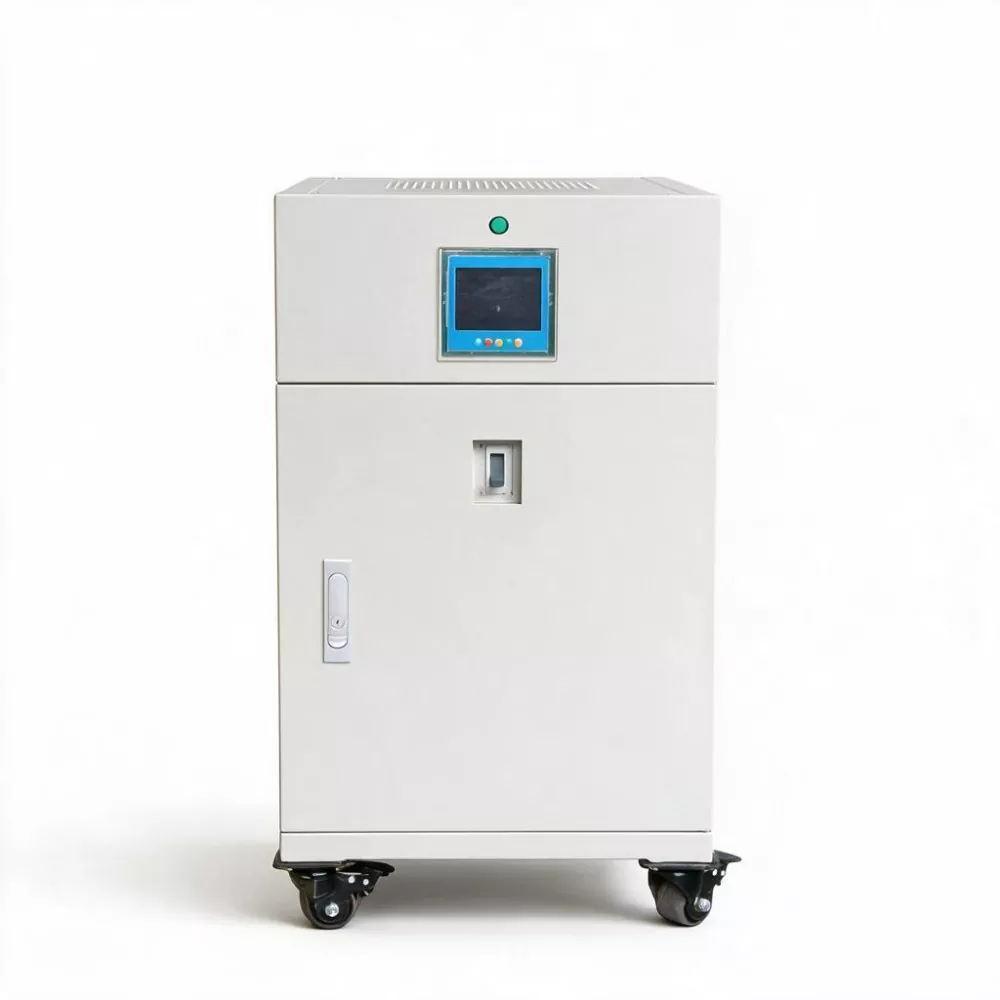

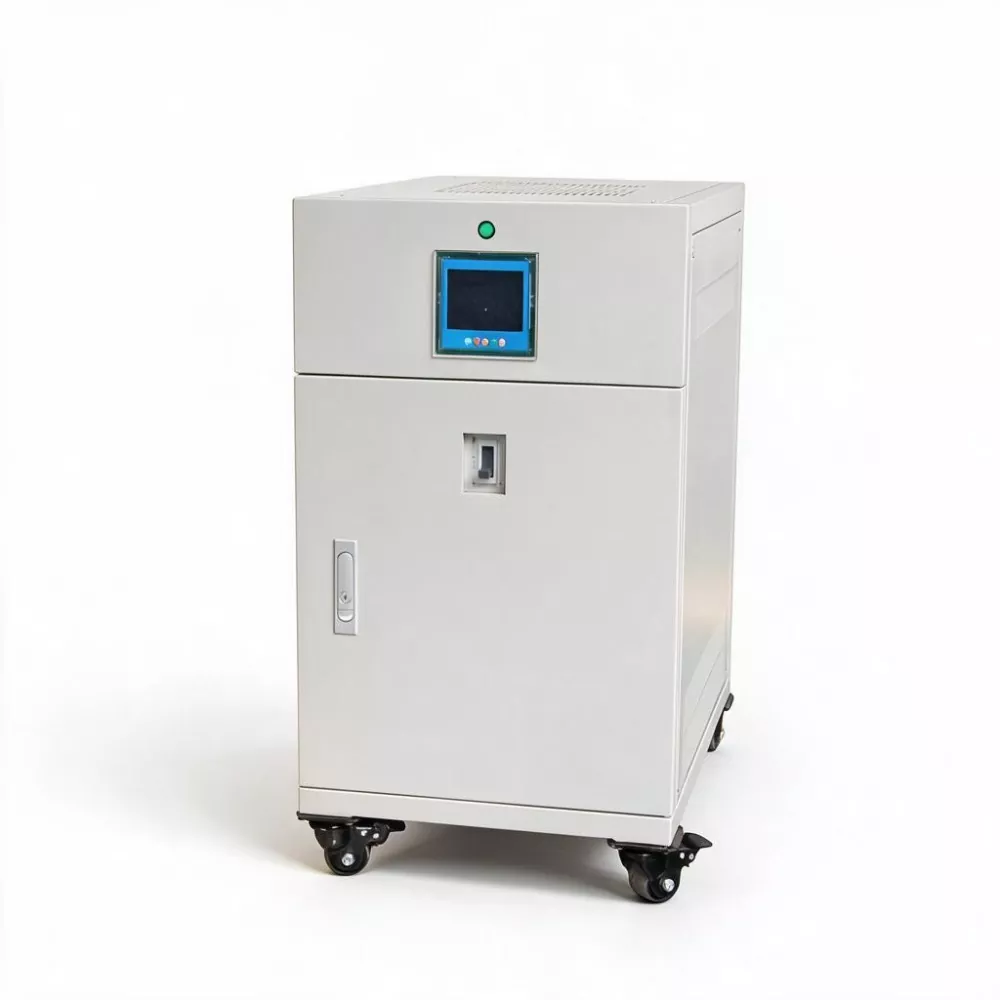

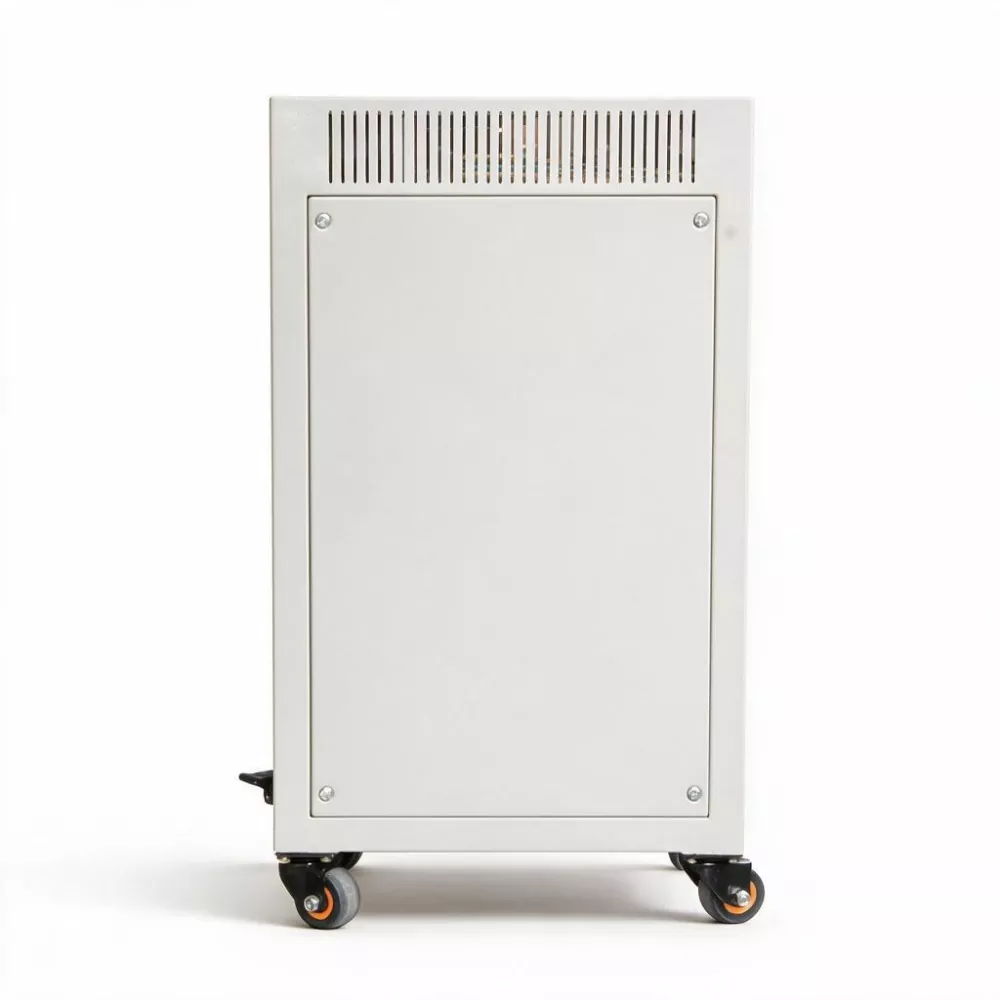

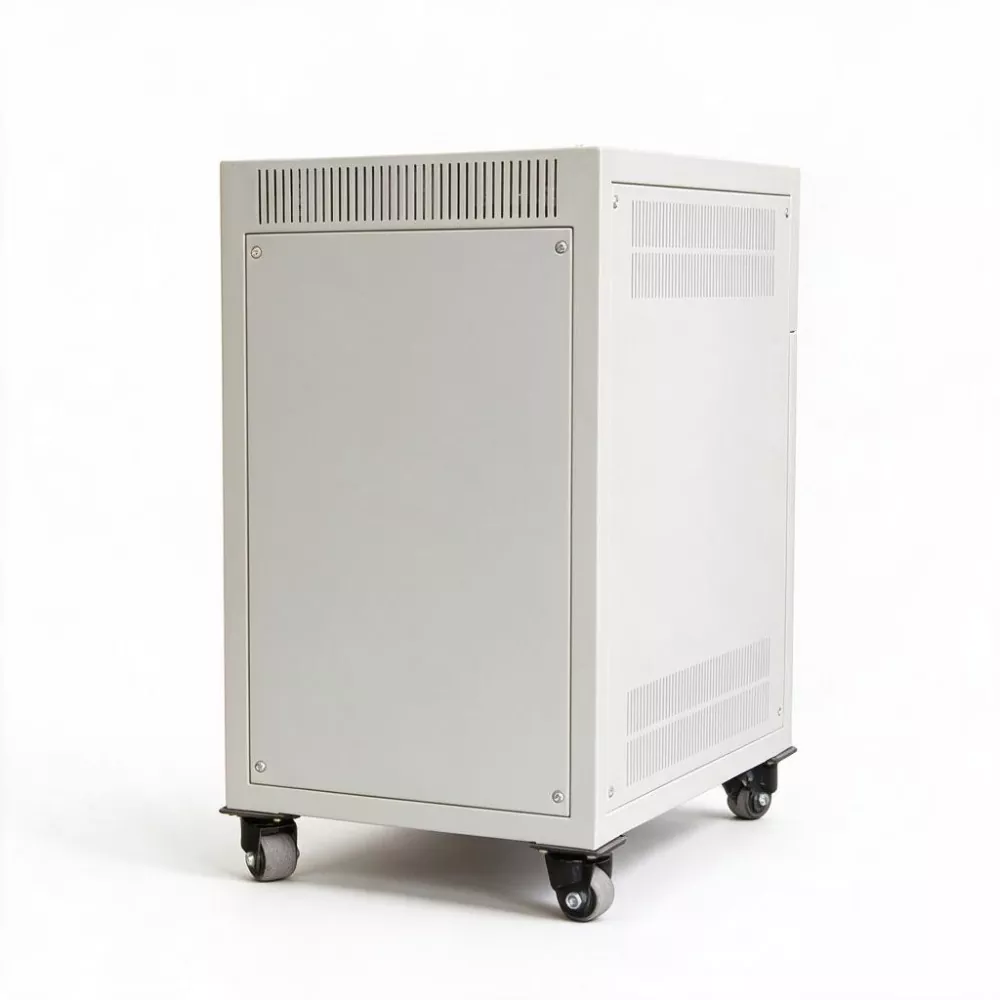

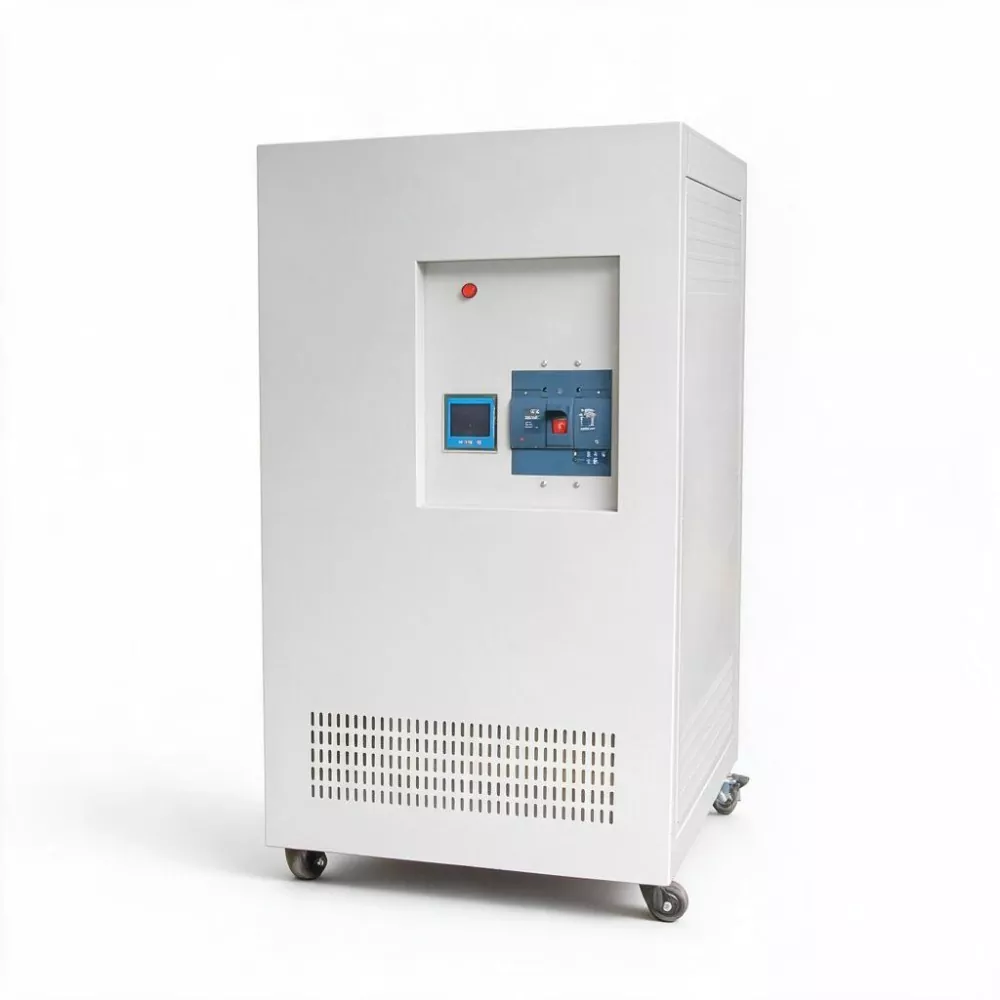

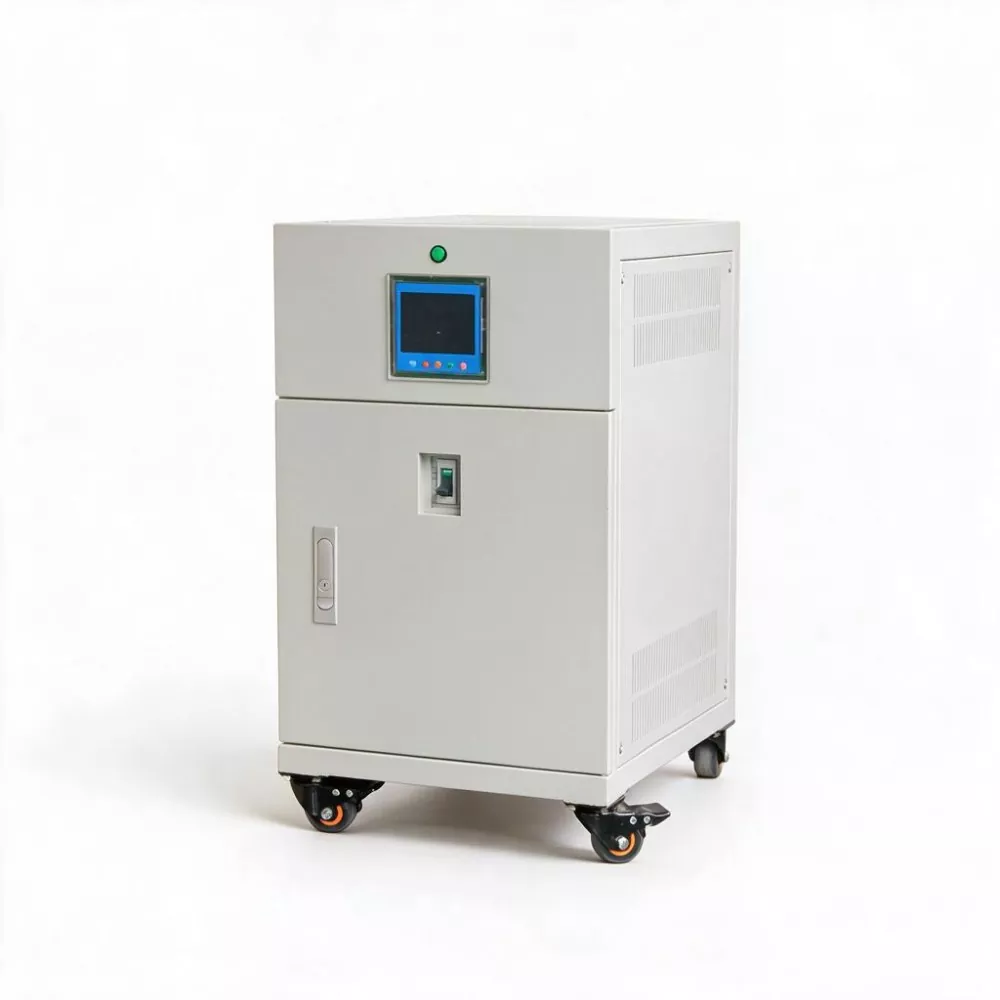

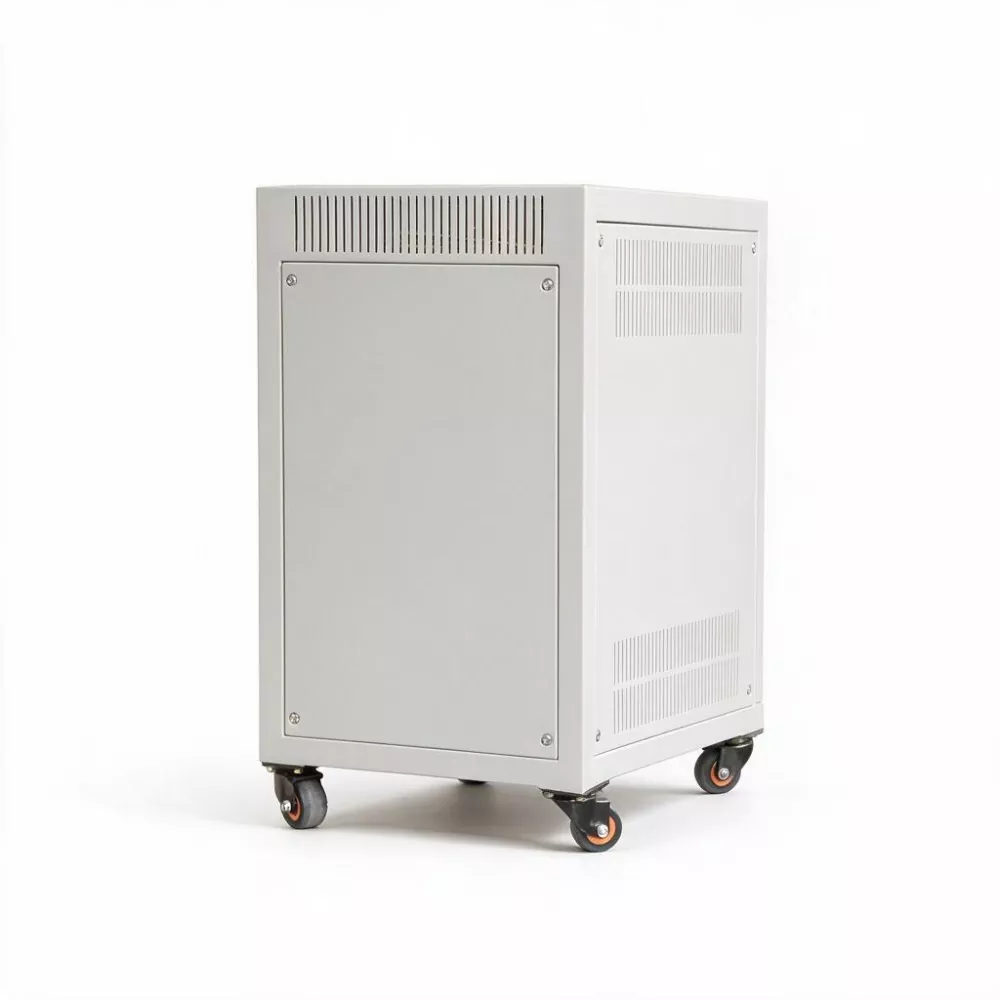

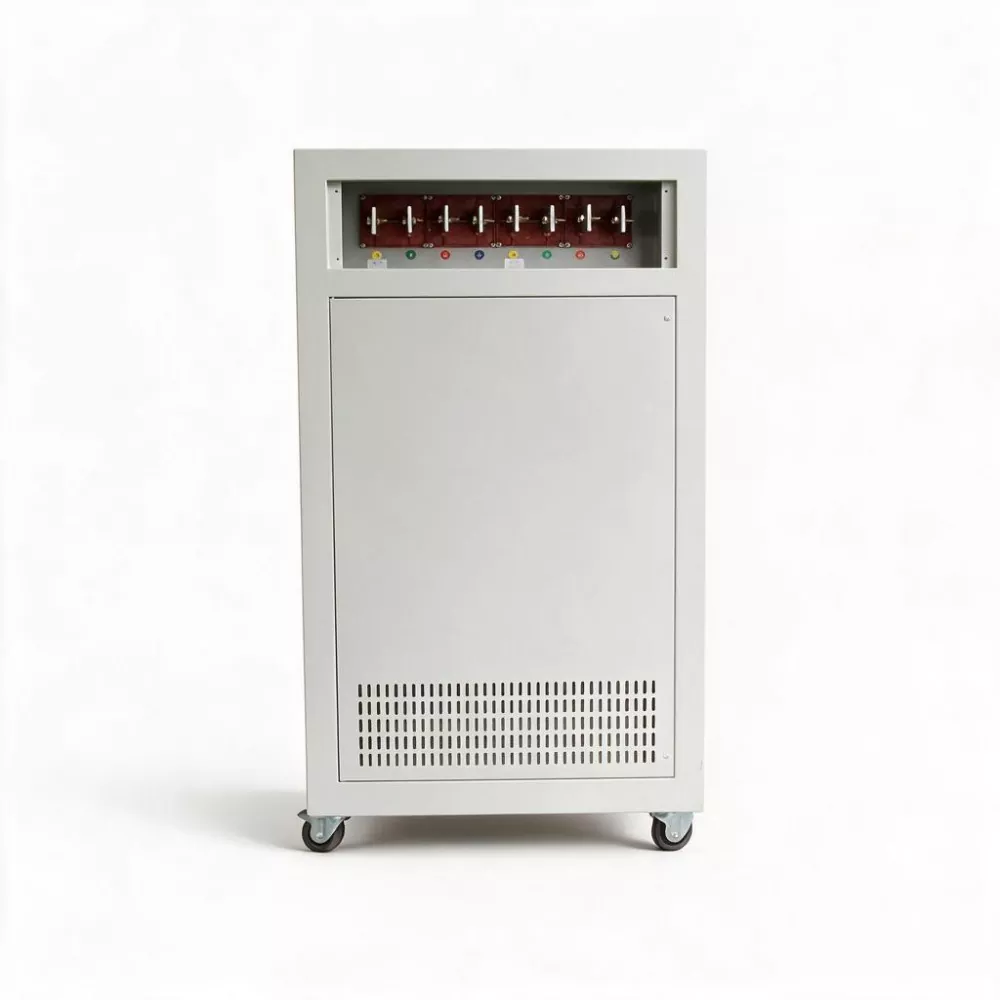

AVR statico SCR trifase da 50 kVA

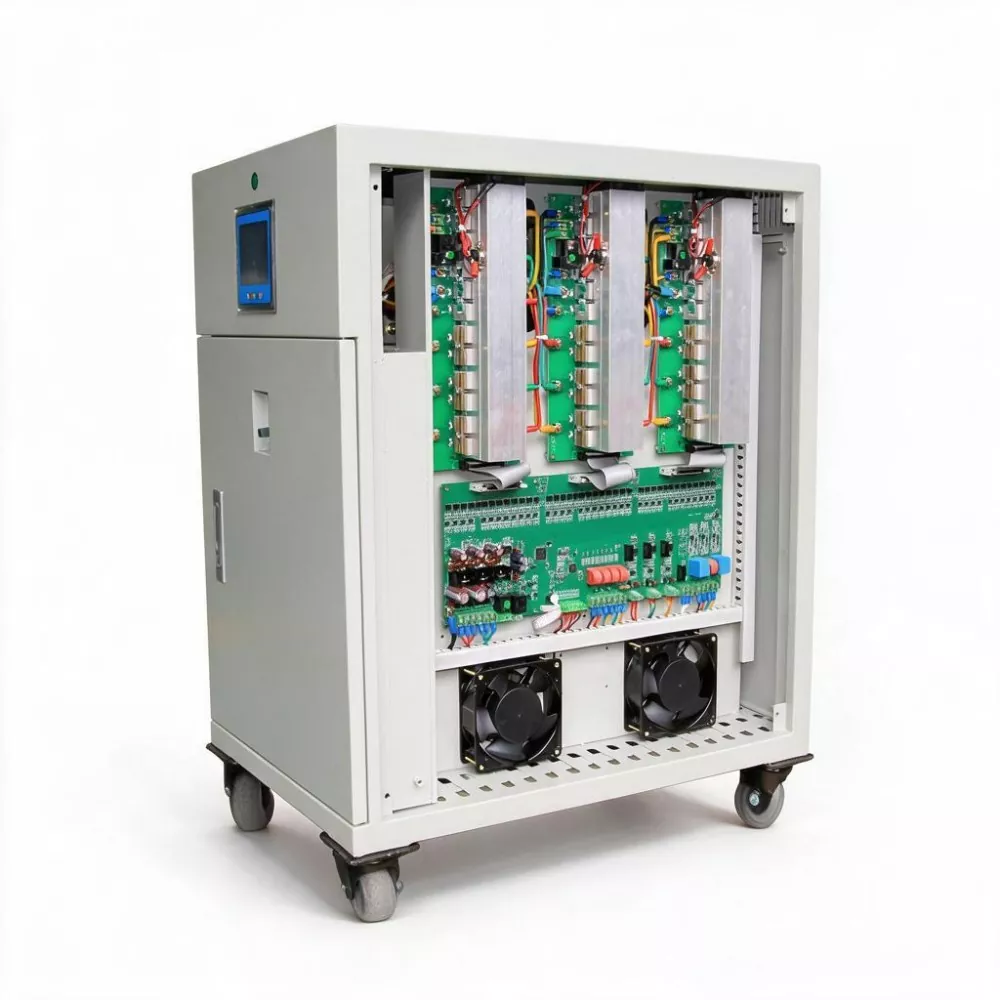

L'AVR statico SCR trifase da 50 KVA utilizza un chip di calcolo DSP ad alta velocità come nucleo di controllo per monitorare le variazioni della tensione di ingresso trifase in tempo reale. Quando la tensione di rete fluttua, il sistema DSP calcola la tensione di compensazione richiesta in millisecondi ed esegue una compensazione di commutazione rapida senza contatto attraverso il modulo SCR (tiristore), ottenendo così una stabilità istantanea della tensione di uscita. L'intero processo non richiede parti meccaniche in movimento, eliminando completamente i problemi di usura delle spazzole di carbone, generazione di scintille e sostituzione regolare.

Parametro del prodotto

Caratteristiche principali

1. Nessun controllo del contatto

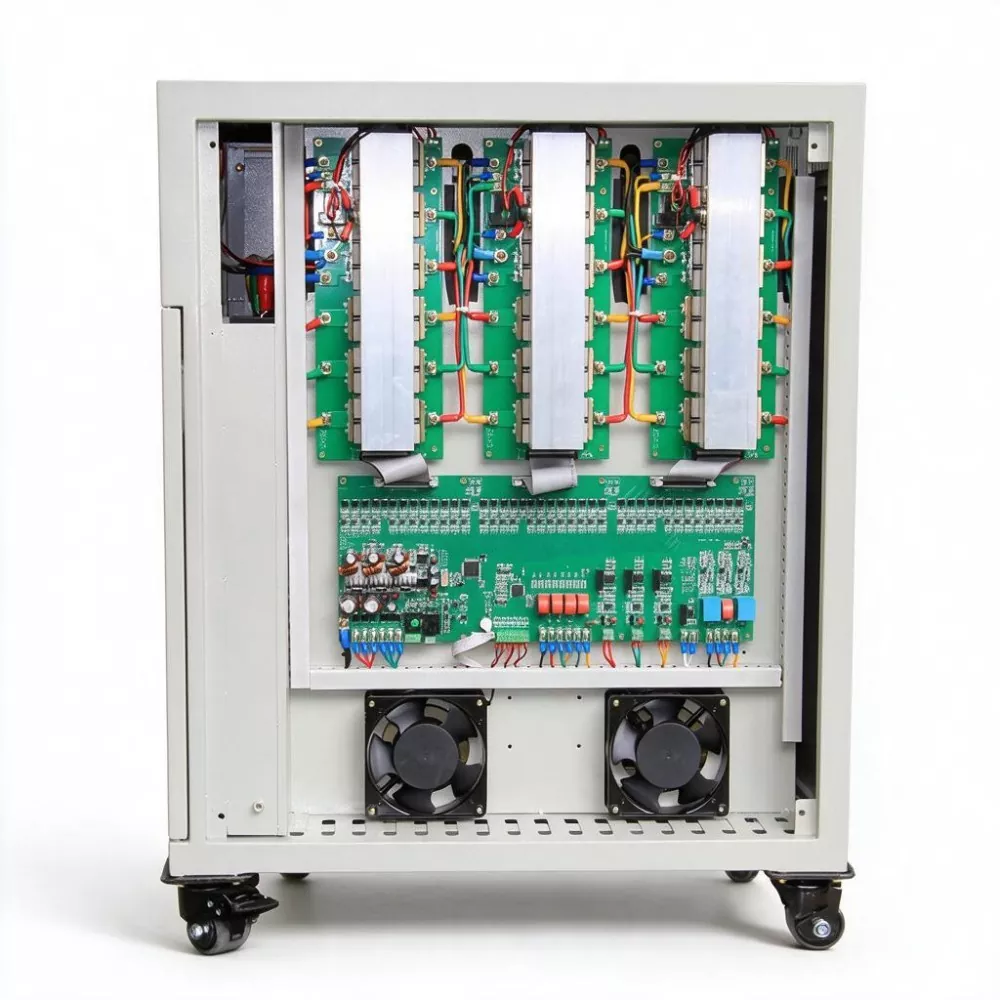

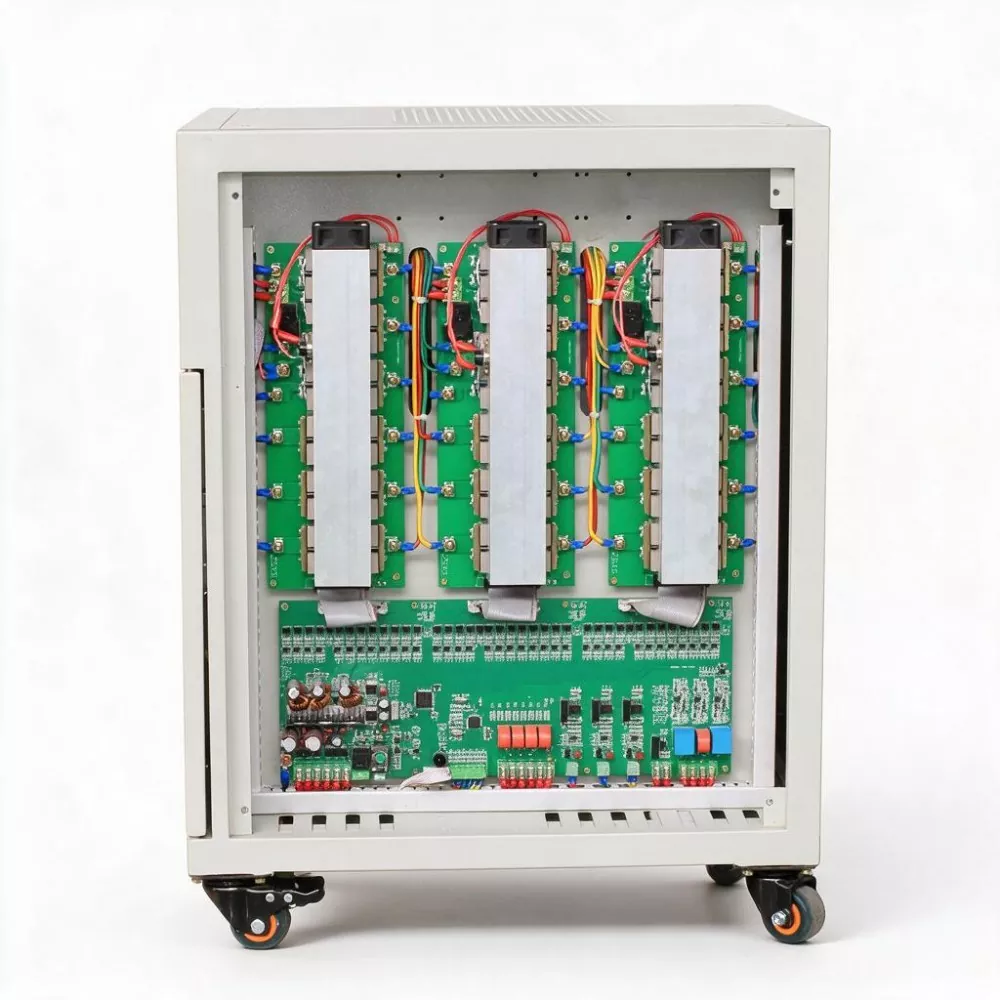

Il modulo SCR viene utilizzato per ottenere una rapida compensazione e regolazione della tensione. L'intera macchina non ha parti meccaniche in movimento (niente spazzole di carbone, né servomotori). Ciò elimina completamente i punti critici legati alla manutenzione dei tradizionali regolatori di tensione, come l'usura delle spazzole di carbone, le scintille e la sostituzione regolare, ottenendo un funzionamento realmente esente da manutenzione e riducendo significativamente i costi operativi dell'intero ciclo di vita.

2. Controllo digitale DSP

Utilizzando un chip di misurazione del calcolo DSP come nucleo di controllo, combinato con una tecnologia di campionamento CA veloce e un'efficace tecnologia di correzione del valore, è in grado di monitorare i cambiamenti nella tensione di rete in tempo reale. La velocità di risposta può raggiungere da 10 ms a 40 ms (regolabile) e può completare la regolazione entro millisecondi dalle fluttuazioni della rete, garantendo stabilità istantanea della tensione di uscita, particolarmente adatta per apparecchiature con transitori di tensione sensibili.

3. Precisione della stabilizzazione ad alta tensione

La precisione della stabilizzazione della tensione di fase è ±1% e la precisione della tensione di linea è ±1,5%. Il tasso di distorsione della forma d'onda in uscita è inferiore allo 0,1%, senza generare armoniche incrementali, fornendo una garanzia di alimentazione pura e stabile per strumenti di precisione, apparecchiature mediche e sistemi di controllo numerico.

4. Alta efficienza

L'efficienza dell'AVR statico SCR trifase da 50 KVA è ≥99%, molto superiore al 96% dei tradizionali regolatori di tensione di tipo servo. La perdita di sé è estremamente bassa e il funzionamento a lungo termine può ridurre significativamente i costi di consumo energetico, soddisfacendo i requisiti delle imprese per il risparmio energetico, la riduzione delle emissioni e la produzione ecologica.

5. Tecnologia di commutazione a corrente zero

Utilizzando la tecnologia di commutazione a corrente zero, il modulo SCR viene acceso e spento al punto di corrente zero, evitando efficacemente lo shock di corrente e il picco di tensione durante il momento di commutazione, migliorando la sicurezza e l'affidabilità del funzionamento dell'apparecchiatura.

6. Protezione programmabile e monitoraggio intelligente

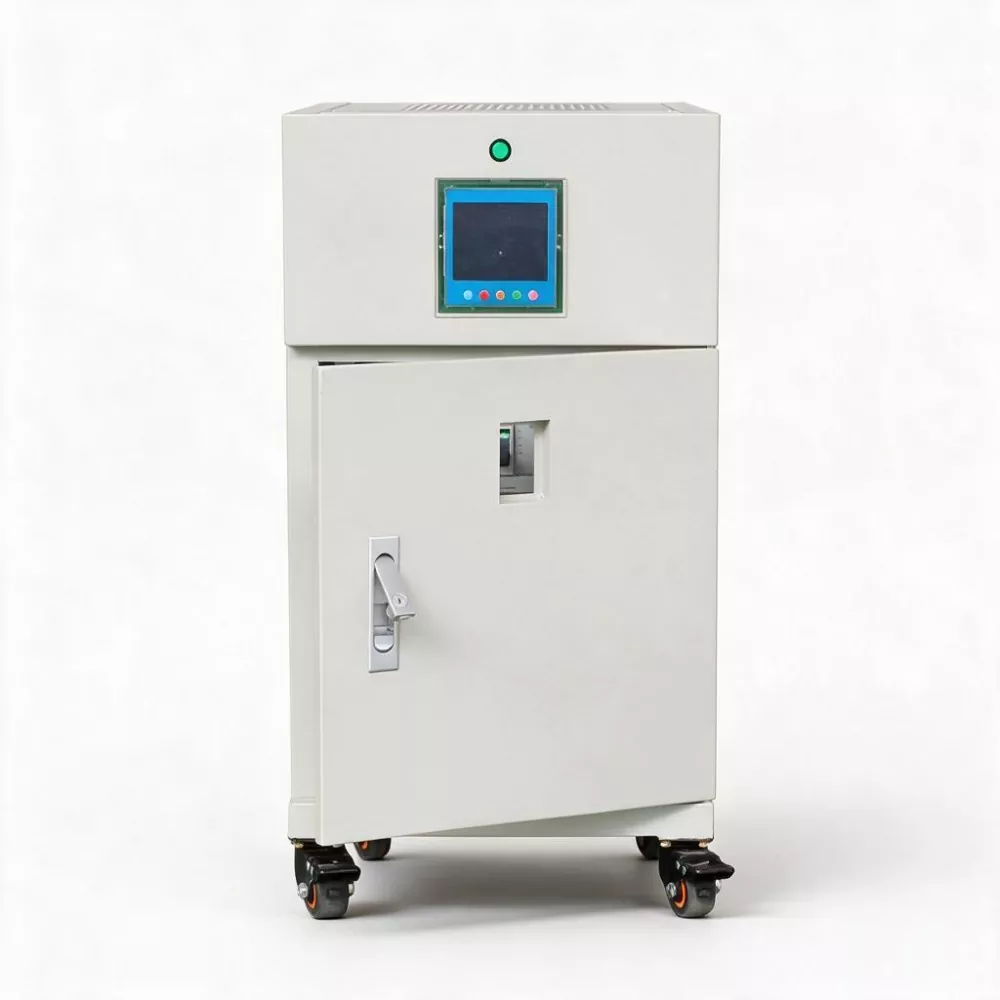

Gli utenti possono impostare le soglie di protezione da sovratensione, sottotensione, sovracorrente e la precisione della stabilizzazione della tensione tramite la programmazione. Le molteplici funzioni di protezione integrate come sovraccarico, sovratensione, sottotensione, cortocircuito, surriscaldamento e perdita di fase, nonché la funzione di bypass automatico. Il display LED digitale mostra la tensione trifase, la corrente e la potenza in tempo reale e lo stato operativo è chiaro a colpo d'occhio.

7. Isolamento di classe E, resistenza alla tensione elevata

Il grado di isolamento raggiunge la classe E e la resistenza dell'isolamento può resistere a 2500 V CA/1 minuto senza scariche o guasti. L'intervallo di temperatura operativa del prodotto è compreso tra -5 ℃ e 40 ℃, l'umidità relativa è inferiore al 90% ed è adatto a vari ambienti industriali.

Applicazioni del prodotto

1. Linea di produzione di automazione industriale: fornisce alimentazione di tensione stabile ad alta velocità per sistemi di controllo PLC, servoazionamenti, postazioni di lavoro robotizzate e linee di assemblaggio automatizzate, prevenendo allarmi delle apparecchiature, arresti e interruzioni della produzione causate da transitori di tensione.

2. Apparecchiature per la lavorazione meccanica e dei metalli su larga scala: adatte per apparecchiature di elaborazione di potenza di grandi dimensioni come macchine utensili di grandi dimensioni, macchine per taglio laser, macchine per taglio al plasma e apparecchiature per stampaggio, fornendo un'alimentazione di tensione stabile per garantire l'accuratezza della lavorazione e la sicurezza delle apparecchiature.

3. Strutture mediche: fornisce un'alimentazione stabile ad alta precisione e purezza per centri di imaging ospedalieri (TC, MRI), apparecchiature per sale operatorie e strumenti di precisione in laboratorio, garantendo qualità diagnostica e sicurezza del paziente.

4. Stazioni base di comunicazione e data center: utilizzati per alimentatori switch e front-end di condizionatori d'aria di precisione nelle stazioni base di comunicazione 5G e data center di piccole e medie dimensioni, garantendo che le apparecchiature di comunicazione non si blocchino a causa delle fluttuazioni di tensione.

5. Ascensori e attrezzature edili: Fornisce un'alimentazione stabile per apparecchiature chiave come sistemi di ascensori, aria condizionata centralizzata e pompe antincendio in grattacieli, evitando guasti alle apparecchiature e rischi per la sicurezza causati da tensioni anomale.

6. Istituti di ricerca e test: Fornisce alimentazione di tensione stabile ad alta precisione per camere di test ambientali, strumenti di misurazione di precisione e apparecchiature di test ad alta potenza nei laboratori universitari, centri di controllo qualità e istituti di ricerca, garantendo l'accuratezza e la ripetibilità dei dati sperimentali.

Quali sono le differenze e i vantaggi rispetto ai tradizionali regolatori di tensione di tipo servomotore?

Con il continuo miglioramento dell'automazione industriale moderna e dei livelli di produzione di precisione, sempre più apparecchiature elettriche hanno requisiti più elevati in termini di qualità dell'alimentazione, non solo richiedono una tensione stabile, ma sono anche in grado di rispondere istantaneamente alle fluttuazioni di tensione per evitare disturbi del programma PLC, allarmi del servoazionamento e deviazioni di misurazione degli strumenti di precisione. Sebbene i tradizionali regolatori di tensione di tipo servomotore abbiano prestazioni affidabili, il loro metodo di regolazione meccanica della spazzola di carbone determina che la velocità di risposta ha un limite fisico (di solito entro pochi secondi), che è difficile da soddisfare i requisiti dei carichi di fascia alta sensibili ai transitori di tensione.

L'AVR statico SCR trifase da 50 KVA ha una precisione di regolazione della tensione di ±1%, di gran lunga superiore al ±3% dei tradizionali regolatori di tensione di tipo servo. La sua velocità di risposta può raggiungere fino a 10 ms, completando l'azione di regolazione entro il primo ciclo di fluttuazioni della tensione di rete, garantendo che le apparecchiature sensibili sul back-end difficilmente avvertano variazioni di tensione.

In termini di efficienza, l'efficienza del prodotto è ≥99% e può far risparmiare considerevoli spese di elettricità per le imprese a lungo termine.

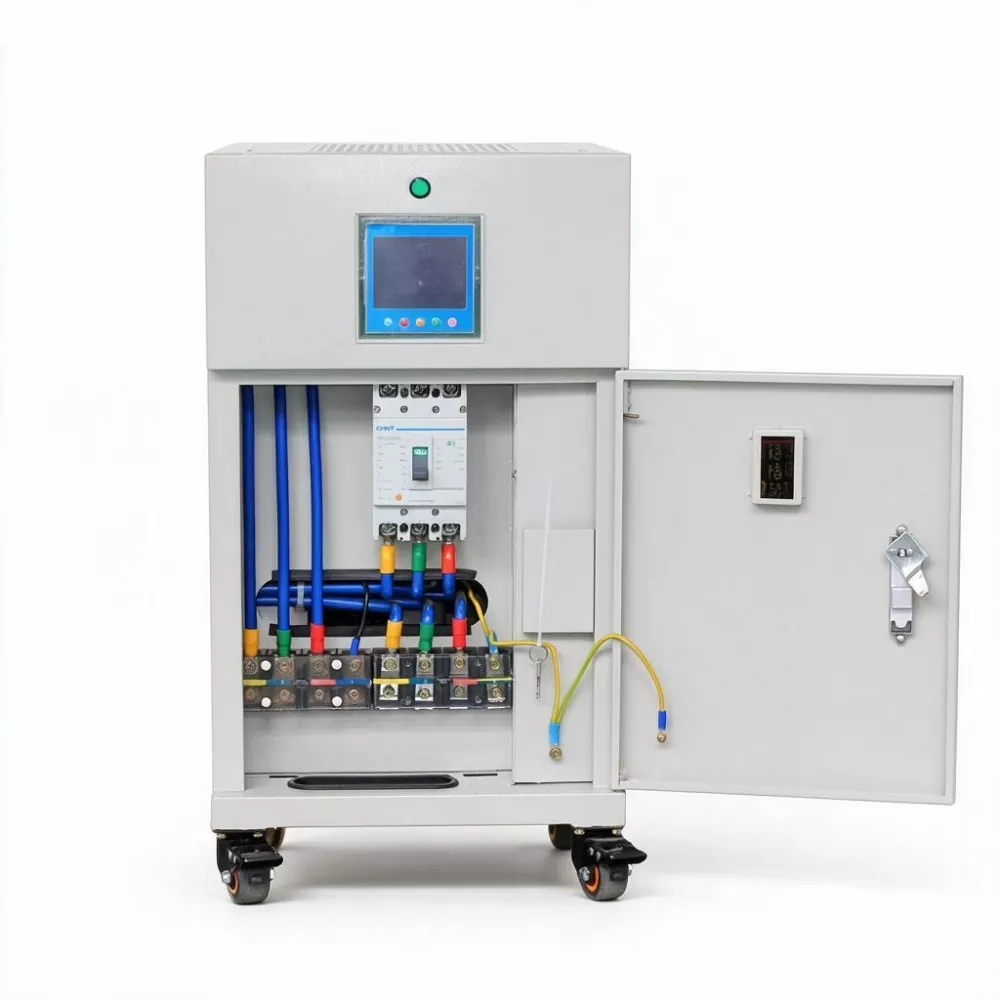

In termini di intelligenza, SBWZ-50KVA è dotato di funzioni di impostazione programmabili. Gli utenti possono impostare le soglie di sovratensione, sottotensione, protezione da sovracorrente e parametri di precisione della regolazione della tensione in base alle effettive esigenze in loco. Il display LED digitale può visualizzare dati operativi in ​​tempo reale come tensione di fase trifase, corrente di fase e potenza. Il prodotto supporta la connessione trifase a cinque fili (L1, L2, L3, N, PE) ed è compatibile con reti a doppia frequenza 50/60 Hz.

Servizi di personalizzazione

KTAC fornisce servizi OEM/ODM, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. Quali sono le differenze essenziali tra la serie SBWZ e il tradizionale stabilizzatore di tensione del servomotore SBW?

La serie SBWZ adotta il controllo digitale DSP e la tecnologia degli interruttori senza contatto SCR e l'intera macchina non ha parti mobili meccaniche (niente spazzole di carbone, né servomotori). Sebbene la tradizionale serie SBW si basi su servomotori per far scorrere le spazzole di carbone sulle bobine del trasformatore per regolare la tensione, presenta problemi di usura meccanica e bassa velocità di risposta. La velocità di risposta di SBWZ può raggiungere da 10 ms a 40 ms, ovvero decine di volte più veloce di quella della serie SBW (secondo livello); anche la precisione di stabilizzazione della tensione di ±1% è molto migliore di quella della serie SBW di ±3%.

2. Cosa significa "senza contatto"? Quali sono i vantaggi?

"Senza contatto" significa che durante il processo di regolazione della tensione dello stabilizzatore di tensione non ci sono componenti di contatto meccanico (come il contatto strisciante tra la spazzola di carbone e la bobina). La compensazione della tensione viene completata tramite il modulo a tiristori SCR in modo di commutazione elettronica. I vantaggi includono: nessuna usura meccanica, nessuna manutenzione, nessuna scintilla, velocità di risposta rapida, lunga durata, elevata affidabilità e idoneità al funzionamento continuo a lungo termine.

3. Cosa significa nelle applicazioni pratiche la velocità di risposta compresa tra 10 ms e 40 ms?

Ciò significa che quando la tensione di rete fluttua, l'SBWZ-50KVA può completare il processo di rilevamento, calcolo e compensazione entro un ciclo di rete (20 ms). Per i dispositivi sensibili sul back-end (come PLC, servoazionamenti, strumenti di precisione), non vi è quasi alcuna variazione di tensione e l'apparecchiatura può funzionare continuamente senza allarmi o arresti dovuti a transitori di tensione.

4. Come si ottiene l'efficienza dell'AVR statico SCR trifase 50KVA ≥ 99%?

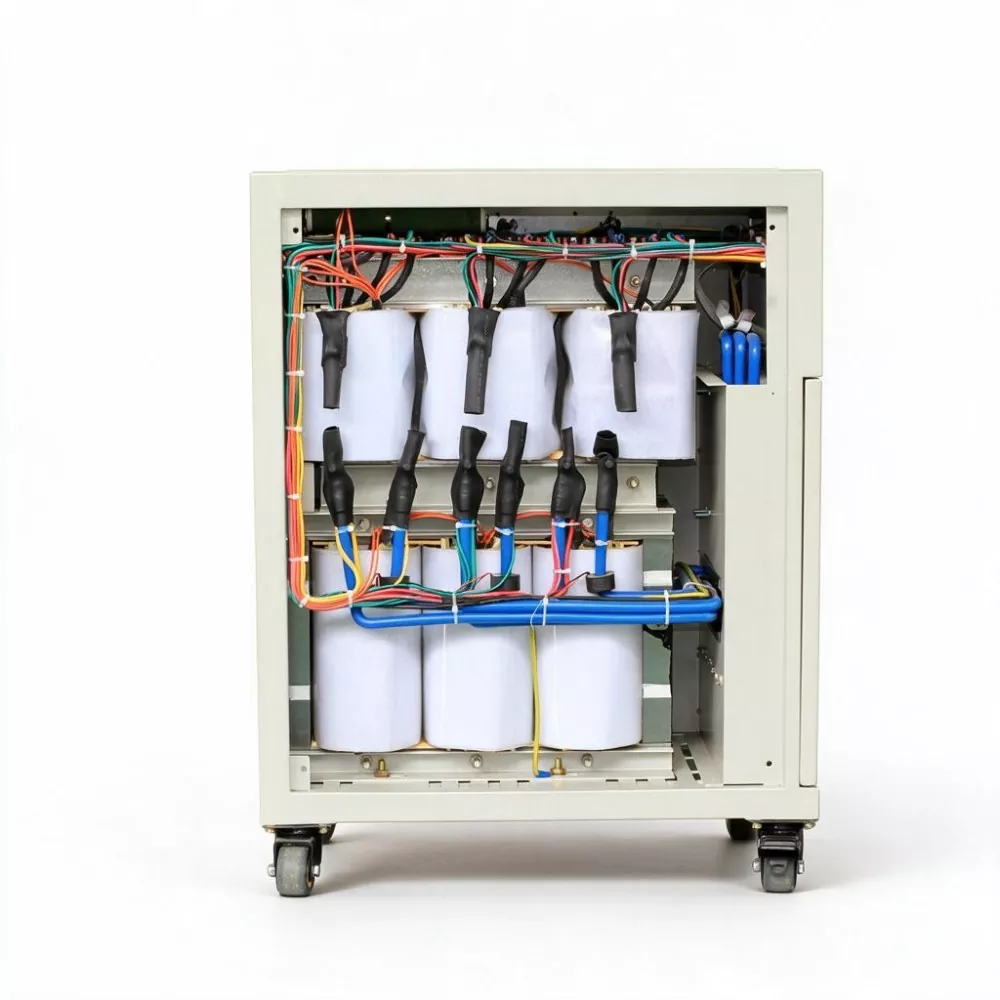

La serie SBWZ adotta uno schema di progettazione che combina la tecnologia degli interruttori senza contatto SCR ed efficienti trasformatori di isolamento. La caduta di tensione di conduzione del modulo SCR è estremamente bassa e la perdita di conduzione è molto inferiore alla perdita della tradizionale resistenza di contatto della spazzola di carbone; allo stesso tempo, l'algoritmo di controllo DSP ottimizza la strategia di compensazione, consentendo al trasformatore di funzionare sempre nel range efficiente. L'efficienza complessiva può raggiungere oltre il 99%, significativamente più efficiente dal punto di vista energetico rispetto ai tradizionali stabilizzatori di tensione di tipo servo (circa il 96%).

5. Quali parametri è possibile impostare con la funzione di impostazione programmabile?

Gli utenti possono impostare la soglia di protezione da sovratensione, la soglia di protezione da sottotensione, la soglia di protezione da sovracorrente e la precisione della stabilizzazione della tensione e altri parametri chiave tramite il pannello del dispositivo o l'interfaccia di comunicazione. Ciò consente all'SBWZ-50KVA di adattarsi in modo flessibile ai diversi ambienti di rete e ai requisiti di carico e di completare rapidamente la corrispondenza dei parametri in cantiere senza preimpostazioni di fabbrica.

6. Quali protocolli di comunicazione e metodi di monitoraggio sono supportati dall'apparecchiatura?

La configurazione standard supporta l'interfaccia di comunicazione RS485 e il protocollo Modbus-RTU può essere espanso. L'apparecchiatura può essere collegata al sistema DCS di fabbrica, al sistema SCADA o alla piattaforma di gestione dell'energia (EMS) per ottenere il monitoraggio remoto in tempo reale di tensione, corrente, alimentazione e stato di allarme, supportando il funzionamento senza operatore e la manutenzione predittiva.
