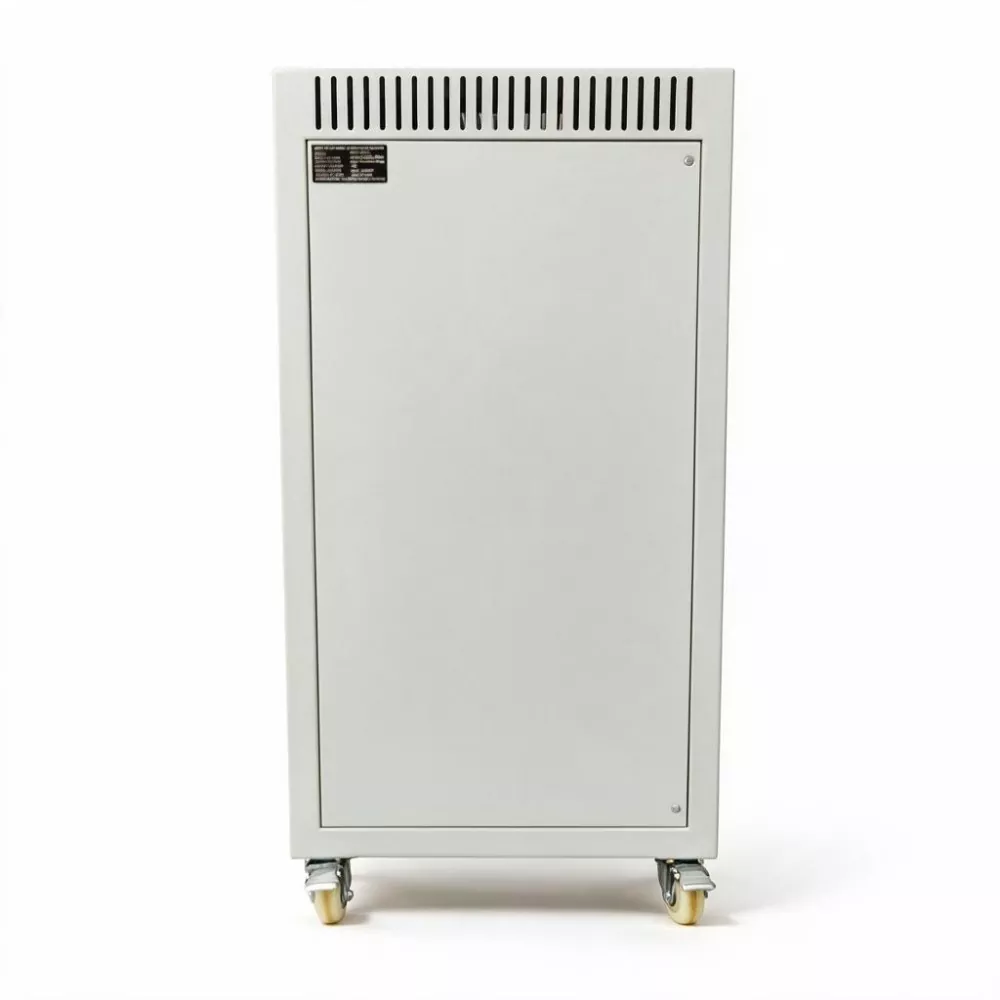

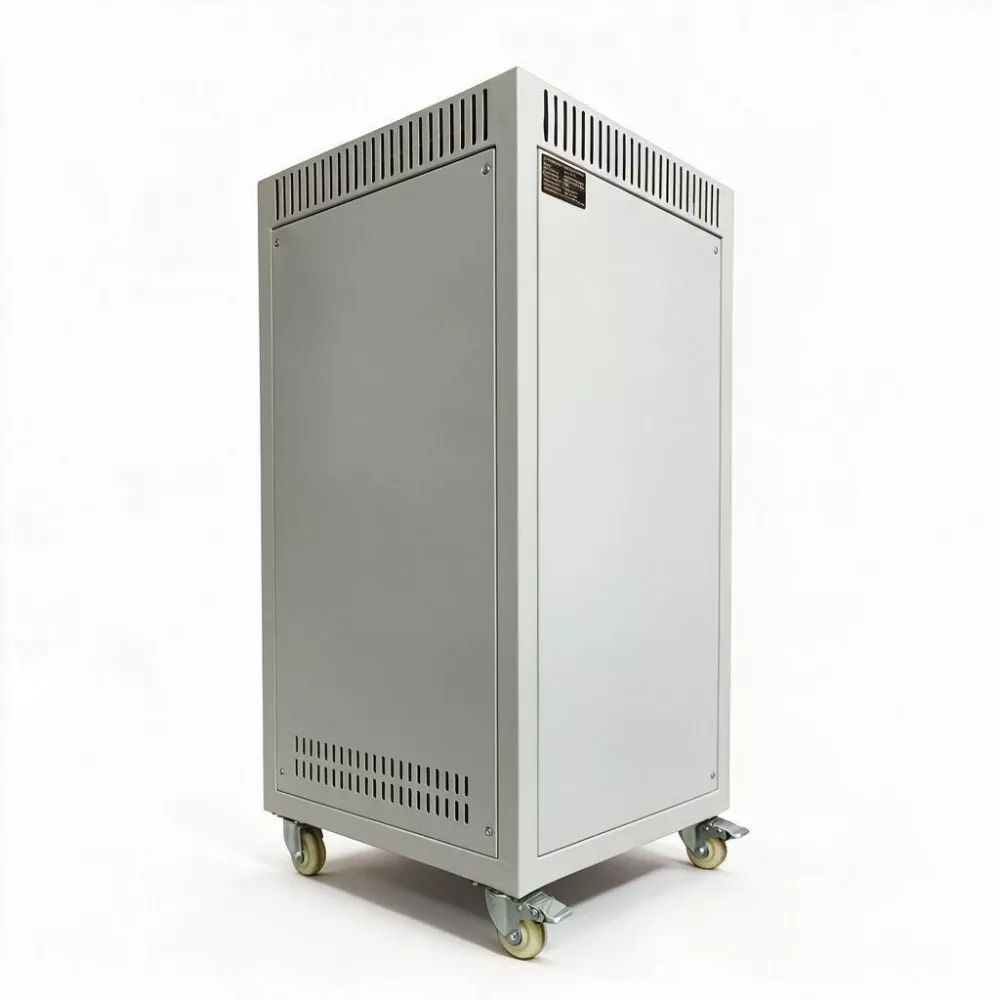

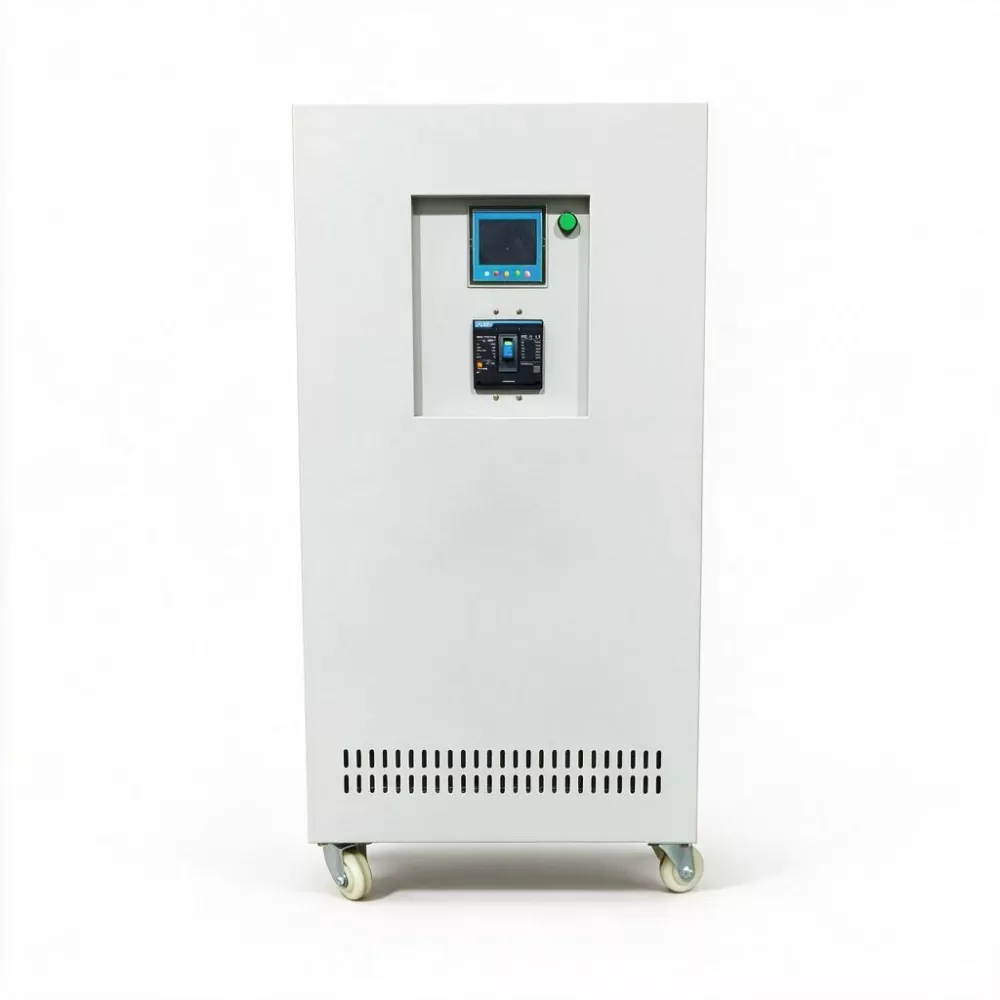

AVR statico SCR trifase da 200 kVA

L'AVR statico SCR trifase da 200 KVA è uno stabilizzatore di tensione digitale senza contatto sviluppato per scenari di produzione automatizzata. Con una capacità nominale di 200 KVA e una corrente di uscita nominale di 304 A, adotta il campionamento DSP ad alta velocità e la tecnologia di commutazione zero-crossing SCR per ottenere una compensazione della tensione a livello di millisecondo.

Elimina le fluttuazioni transitorie della tensione di rete, risolve le interruzioni di produzione, l'efficienza operativa instabile e i problemi di qualità del prodotto causati dallo sfarfallio della tensione e garantisce stabilmente l'efficienza operativa complessiva delle apparecchiature di produzione automatizzate industriali.

Parametro del prodotto

Caratteristiche principali

1. Garantire il funzionamento continuo della linea di produzione

Il tempo di risposta è compreso tra 10 ms e 40 ms, in grado di catturare e compensare efficacemente eventi di caduta di tensione che durano da decine a centinaia di millisecondi. Per dispositivi come servoazionamenti, PLC e convertitori di frequenza, il completamento della compensazione entro questo intervallo di tempo significa che l'apparecchiatura non attiverà la protezione da sottotensione e la linea di produzione non verrà interrotta.

2. Grande capacità di 200 KVA

La capacità nominale è di 200 KVA, la corrente di uscita è di 304 A, in grado di soddisfare i requisiti di stabilizzazione della tensione di una linea di produzione automatizzata di medie dimensioni o dell'intera linea di ingresso di un'officina. Evitando la complessa configurazione di più stabilizzatori di tensione di piccola capacità in parallelo, si realizza "un punto di governo, tutti i vantaggi della linea".

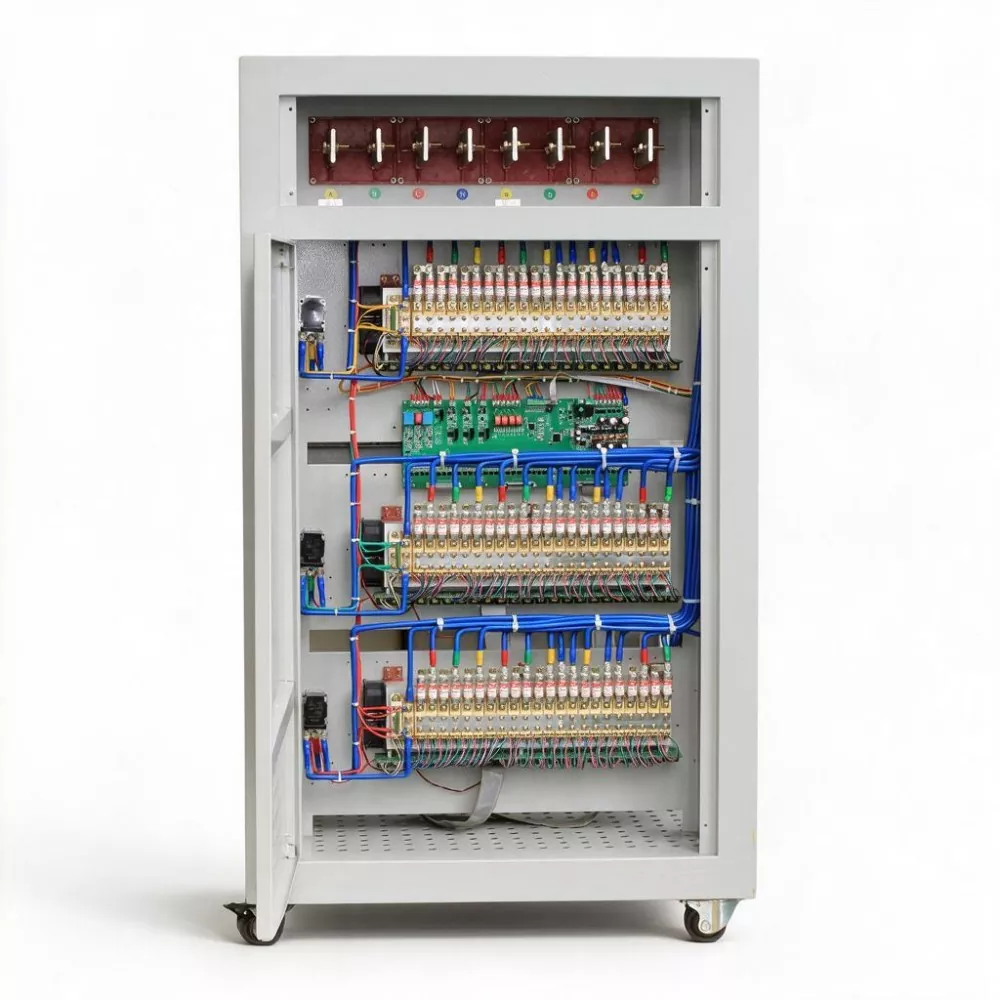

3. Controllo digitale completo DSP + SCR

Utilizzando un chip di calcolo DSP combinato con un interruttore senza contatto SCR, la precisione di stabilizzazione della tensione è ±1% e la velocità di risposta è da 30 a 50 volte quella dei servosistemi tradizionali. Allo stesso tempo, non c'è usura meccanica, garantendo prestazioni costanti per un lungo periodo di utilizzo.

4. Ridurre significativamente il consumo energetico dell'officina

Rispetto ai tradizionali stabilizzatori di tensione di tipo servo con un'efficienza di circa il 96%, l'AVR statico SCR trifase da 200 KVA SBWZ può far risparmiare circa 6.000-8.000 kWh di elettricità all'anno per la fabbrica (calcolato sulla base di un tasso di carico medio del 70%), riducendo direttamente i costi di produzione.

5. Design senza contatto, adatto a condizioni di avvio-arresto ad alta frequenza

L'intera macchina non ha spazzole di carbone, servomotori o altre parti meccaniche vulnerabili. Per le linee di produzione con frequenti avviamenti e cambi di carico (come linee di stampaggio, gruppi di macchine per stampaggio a iniezione), SBWZ-200KVA dimostra affidabilità e durata di gran lunga maggiori rispetto ai tradizionali stabilizzatori di tensione.

6. Protezione intelligente e interfaccia di comunicazione industriale

Supporta la programmazione utente per impostare le soglie di protezione da sovratensione, sottotensione e sovracorrente. L'interfaccia di comunicazione RS485 standard (Modbus-RTU), può essere collegata al sistema MES dell'officina o al sistema SCADA, consentendo il monitoraggio remoto, gli allarmi di guasto e la raccolta dei dati di potenza.

Applicazioni del prodotto

1. Produzione completa di veicoli e componenti: fornire protezione di stabilizzazione della tensione a livello di linea per PLC, robot e servosistemi in linee di stampaggio, linee di saldatura, linee di verniciatura e linee di assemblaggio, garantendo il ritmo di produzione e l'accuratezza della carrozzeria.

2. Produzione di elettrodomestici e prodotti elettronici: utilizzo per la stabilizzazione totale della tensione della linea in ingresso nelle macchine per lo stampaggio a iniezione, nelle linee di saldatura SMT e nelle linee di assemblaggio automatizzate, eliminando gli allarmi delle apparecchiature e i prodotti difettosi in lotti causati dalle fluttuazioni di tensione.

3. Industria alimentare e delle bevande e dell'imballaggio: fornire un'alimentazione stabile ai sistemi di controllo di macchine riempitrici, sigillatrici, linee di confezionamento e robot impilatori, evitando difetti di imballaggio e arresti della linea di produzione dovuti a problemi di tensione.

4. Produzione di batterie al litio e fotovoltaico: fornire un alimentatore con stabilizzazione della tensione ad alta precisione per apparecchiature di produzione di precisione come avvolgitori di batterie al litio, macchine di laminazione e macchine di laminazione di componenti fotovoltaici, garantendo la consistenza del prodotto e il tasso di rendimento.

5. Lavorazione dei metalli e macchinari pesanti: adatto per l'alimentazione centralizzata di grandi gruppi di macchine CNC, macchine da taglio laser, macchine da taglio al plasma, ecc., con apparecchiature di lavorazione ad alta potenza.

Quali sono i vantaggi rispetto ai tradizionali regolatori di tensione basati su servomotore?

I regolatori basati su servomotore richiedono centinaia di millisecondi o addirittura diversi secondi per completare il movimento meccanico delle spazzole di carbone. Per gli eventi di "fluttuazioni di potenza" che durano solo da decine a centinaia di millisecondi, i regolatori di tensione tradizionali spesso non riescono a rispondere prima che l'apparecchiatura di carico scatti e si fermi. Il metodo di regolazione elettronica dell'AVR statico SCR trifase da 200 KVA è in grado di catturare e compensare con precisione ogni evento di tensione transitoria.

In settori quali l'industria automobilistica, la produzione di elettrodomestici e l'assemblaggio elettronico che richiedono una produzione continua, è stato dimostrato che SBWZ-200KVA riduce gli arresti non pianificati dovuti a problemi di tensione di oltre l'80%. Sulla base di una stima secondo cui una linea di produzione di medie dimensioni perde da 500.000 a 1 milione di yuan all'anno a causa di "fluttuazioni di potenza", il periodo di recupero dell'investimento di SBWZ-200KVA è generalmente compreso tra 6 e 12 mesi.

Domande frequenti

1. A cosa si riferisce specificamente la "fluttuazione di potenza"? Come lo gestisce SBWZ-200KVA?

"Fluttuazione di potenza" è un termine comune in ambito industriale per indicare l'abbassamento di tensione, riferito al fenomeno per cui la tensione di rete scende al 50% - 90% del valore nominale in un breve periodo di tempo (da decine di millisecondi a diverse centinaia di millisecondi), per poi ritornare. SBWZ-200KVA utilizza la tecnologia di compensazione completamente elettronica DSP + SCR, con un tempo di risposta di 10 ms - 40 ms - molto più veloce della durata tipica delle fluttuazioni di potenza - e può eseguire continuamente una compensazione dinamica durante le cadute di tensione, mantenendo stabile la tensione di uscita e garantendo che le apparecchiature a valle non scattino a causa di tensione insufficiente.

2. Quanti dispositivi possono coprire una capacità di 200 KVA?

La capacità di 200 KVA (trifase 380 V, corrente nominale 304 A) può coprire un carico totale di circa 160 KW (calcolato sulla base di un fattore di potenza di 0,8). Gli scenari applicativi tipici includono: una linea di stampaggio di medie dimensioni (6 robot + 3 presse + sistema di trasporto), o 10 - 15 macchine per stampaggio a iniezione (classe 150 - 200 tonnellate), o una linea di saldatura SMT (3 saldatrici + saldatura a rifusione + macchina da stampa + sistema di trasporto). Per una selezione specifica, fornisci una lista di carico e noi la calcoleremo per te.

3. Come viene installato lo stabilizzatore di tensione senza contatto nella sala di distribuzione dell'officina? Com’è la sua adattabilità ambientale?

L'intervallo di temperatura di funzionamento di SBWZ-200KVA è compreso tra -5 ℃ e 40 ℃ e l'umidità relativa è inferiore al 90%. Lo standard del livello di protezione dell'armadio è IP20 (impedisce l'ingresso di oggetti con un diametro superiore a 12 mm) e può essere aggiornato a IP30 (resistente alla polvere) o superiore tramite personalizzazione. Per gli ambienti di officina, si consiglia di installare l'apparecchiatura in una sala di distribuzione o una sala di controllo elettrico separata per evitare l'esposizione diretta a polvere, nebbia d'olio e spruzzi.

4. Si verificheranno interferenze se utilizzato insieme a un convertitore di frequenza?

No. SBWZ-200KVA non genera armoniche da solo (il tasso di distorsione in uscita è inferiore allo 0,1%). Quando un convertitore di frequenza è collegato a valle, lo stabilizzatore funge da "strato di isolamento" inserito tra la rete elettrica e il convertitore di frequenza, che può invece ridurre l'inquinamento inverso delle armoniche generate dal convertitore di frequenza verso la rete elettrica. Si consiglia di installare una reattanza di ingresso nella parte anteriore del convertitore di frequenza per ottimizzare ulteriormente la compatibilità del sistema.

5. Come si può collegare l'attrezzatura al sistema MES o SCADA dell'officina?

L'AVR statico SCR trifase da 200 KVA è dotato di un'interfaccia di comunicazione RS485 standard e supporta il protocollo Modbus-RTU. Collegandosi tramite cavi di comunicazione standard al gateway Ethernet industriale dell'officina o al controller PLC, è possibile ottenere la lettura in tempo reale della tensione di ingresso/uscita, corrente, tasso di carico, temperatura, stato di allarme, ecc. dell'apparecchiatura sulla piattaforma MES/SCADA. Siamo in grado di fornire documenti dettagliati sul protocollo di comunicazione e supporto tecnico.
