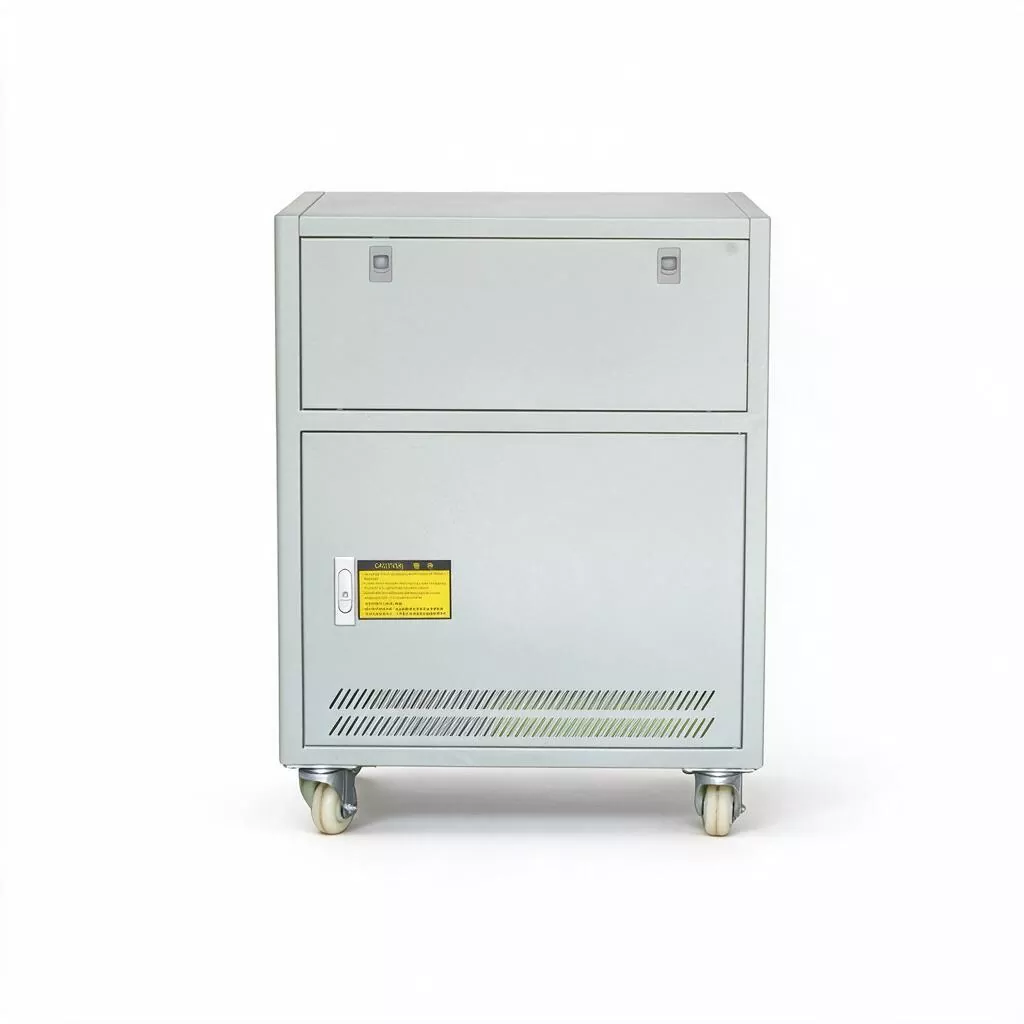

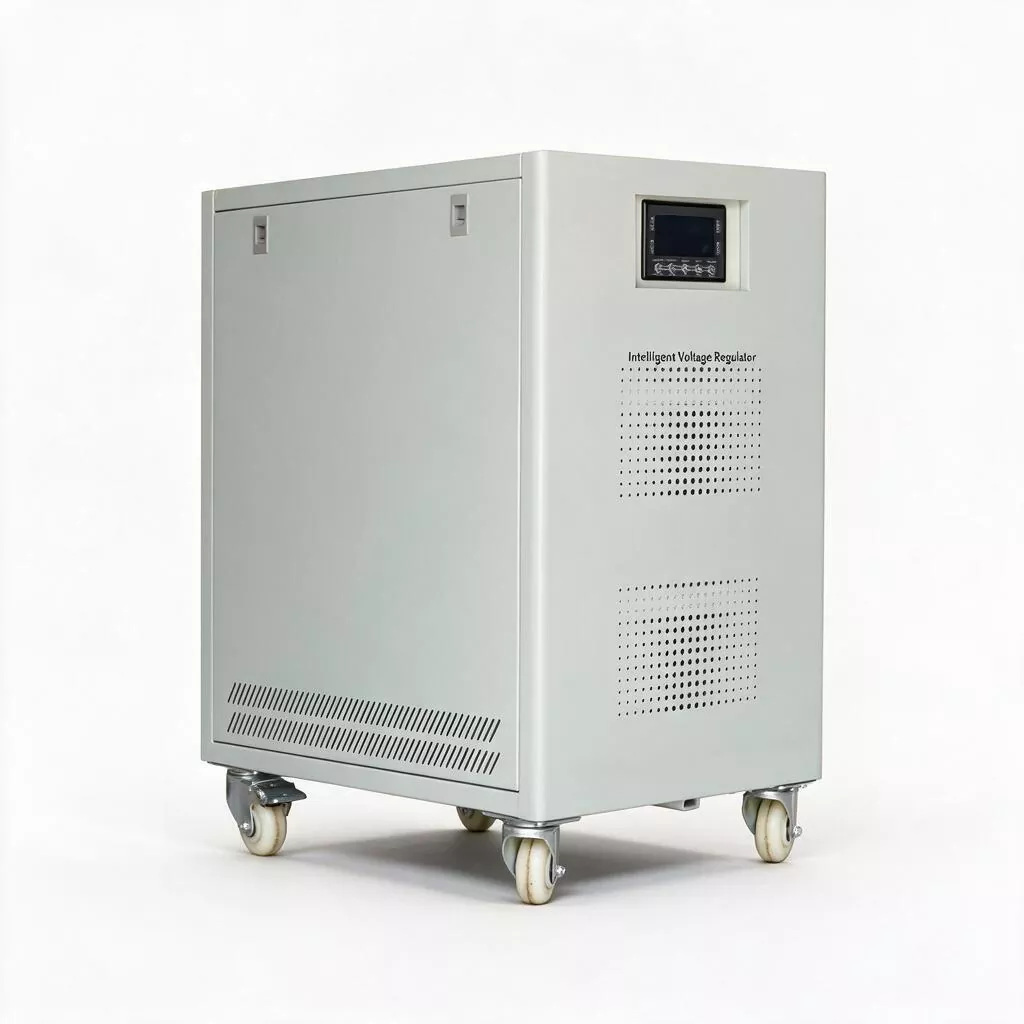

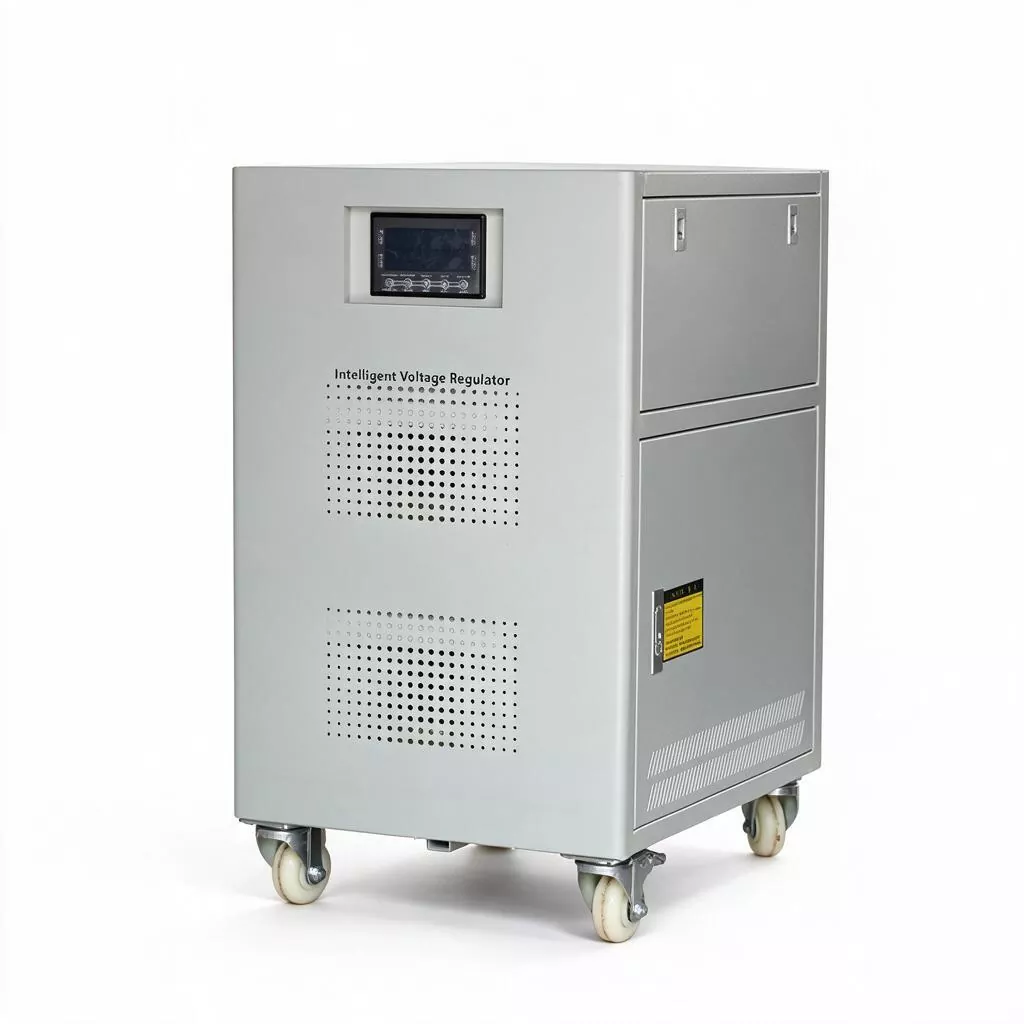

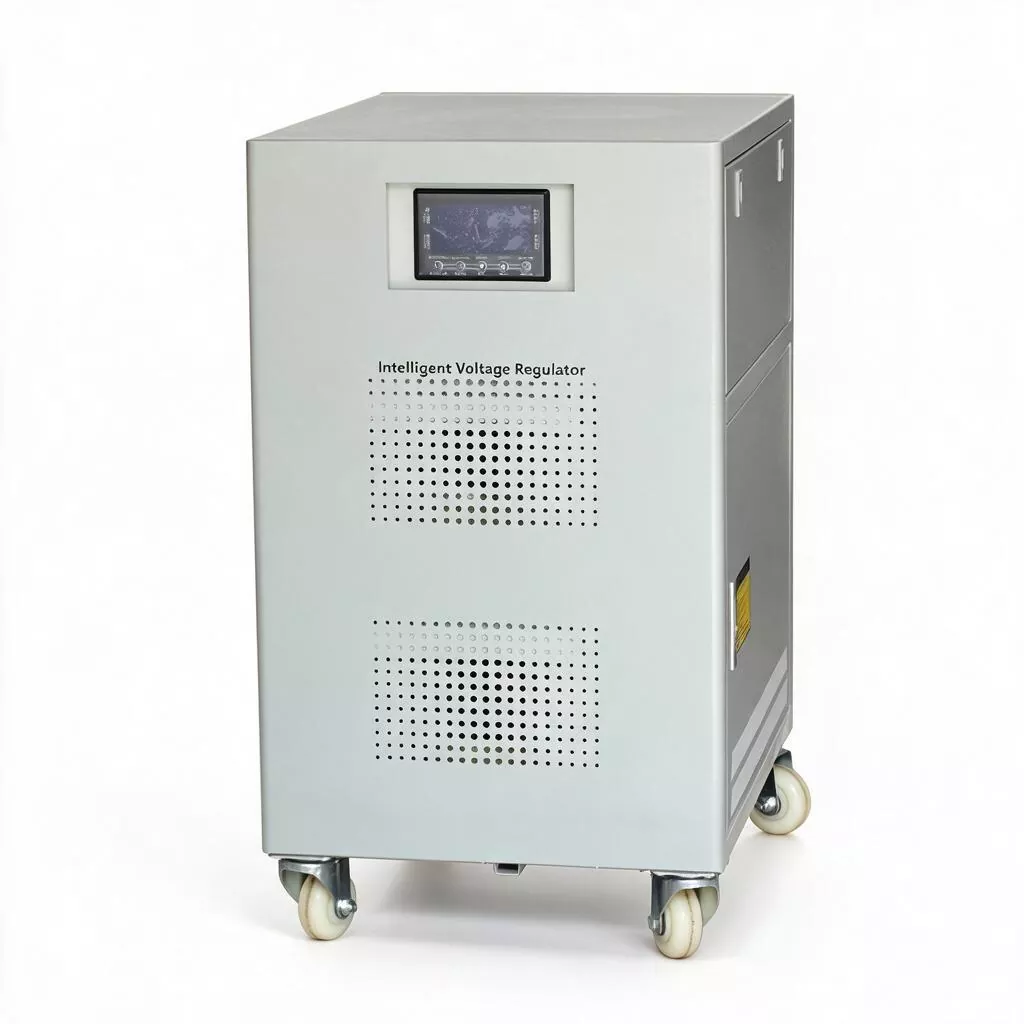

Servomotore trifase 50kVA AVR

Le fabbriche moderne e le grandi strutture commerciali sono piene di un gran numero di carichi non lineari: convertitori di frequenza, servoazionamenti, UPS, alimentatori a commutazione, driver di illuminazione a LED, ecc. Generano una grande quantità di corrente armonica (principalmente 5a, 7a e 11a armonica) durante il funzionamento.

Queste armoniche non solo esacerbano la generazione di calore e la perdita dello stabilizzatore di tensione stesso, ma, cosa più grave, verranno reimmesse nella rete elettrica, causando un ulteriore aumento di temperatura negli avvolgimenti del trasformatore, un sovraccarico del riscaldamento della linea neutra, un guasto da sovracorrente del banco di condensatori di compensazione della potenza reattiva e persino causando l'errato intervento dell'interruttore principale della linea in ingresso.

Inoltre, lo squilibrio dei carichi trifase porterà alla deriva del punto neutro, provocando deviazioni della tensione trifase sul lato a bassa tensione della sala di distribuzione dell'energia a vari livelli, influenzando la qualità dell'alimentazione di tutti gli utenti sull'intero bus.

Il servomotore trifase 50KVA AVR non è un semplice dispositivo di regolazione della tensione elettromagnetica:

1. Isolamento elettrico bidirezionale: compensando l'accoppiamento elettromagnetico del trasformatore, SBW-50KVA forma uno strato di isolamento elettrico naturale tra l'ingresso e l'uscita, indebolendo efficacemente i fulmini e i picchi di tensione dal lato della rete elettrica che invadono le apparecchiature sensibili a valle e sopprimendo l'iniezione inversa di corrente armonica dal lato del carico al lato della rete elettrica.

2. Regolazione del disaccoppiamento indipendente trifase: ciascuna fase ha un circuito di campionamento, controllo e servoazionamento indipendente. Anche se il carico nella parte posteriore è gravemente sbilanciato (ad esempio, la fase A è collegata a un gran numero di apparecchiature di illuminazione e per ufficio monofase, mentre le fasi B e C sono collegate all'alimentazione trifase), lo stabilizzatore di tensione può stabilizzare la tensione di uscita trifase entro l'intervallo di precisione, eliminando così il problema della tensione asimmetrica del bus causata dalla deriva del punto neutro e riducendo la perdita sul lato a bassa tensione del trasformatore.

3. Elevata tolleranza e prestazioni anti-shock: diverso dallo schema elettronico che si basa su IGBT/SCR per la regolazione del chopping, questo prodotto adotta la servoregolazione a induzione elettromagnetica, non genera armoniche della frequenza di commutazione e il tasso di distorsione della forma d'onda di uscita è inferiore allo 0,1%. Allo stesso tempo, i suoi componenti del trasformatore e delle spazzole di carbone hanno una resistenza al calore a breve termine estremamente elevata, che può tranquillamente far fronte all'impatto di sovratensioni di diverse volte la corrente nominale durante l'avvio di grandi compressori, ventilatori e presse e non attiva facilmente la protezione di bypass da sovracorrente come le apparecchiature elettroniche.

4. Monitoraggio e interconnessione a livello di sistema: il prodotto è riservato alle interfacce di comunicazione RS485 e ai segnali di allarme a contatto pulito, che possono essere perfettamente integrati nel sistema di gestione dell'energia di fabbrica (EMS) o nel sistema di monitoraggio dell'alimentazione (SCADA), consentendo il monitoraggio remoto in tempo reale di parametri chiave come tensione di ingresso/uscita, corrente di carico e temperatura interna e supportando l'interconnessione con interruttori automatici front-end, armadi di commutazione a doppia alimentazione ATS e costruendo un sistema completo di garanzia di alimentazione intelligente.

Parametro del prodotto

Caratteristiche principali

1. Purificazione dell'energia elettrica bidirezionale

Sfruttando la caratteristica di isolamento elettromagnetico del trasformatore di compensazione, blocca efficacemente la trasmissione inversa delle armoniche (in particolare la 5a, 7a e 11a armonica) dal lato carico alla rete elettrica, riducendo i rischi di guasto dei trasformatori e dei dispositivi di compensazione della potenza reattiva; allo stesso tempo, sopprime lo sfarfallio della tensione e l'impatto dei picchi sul lato della rete elettrica, fornendo un'alimentazione pura per carichi di precisione.

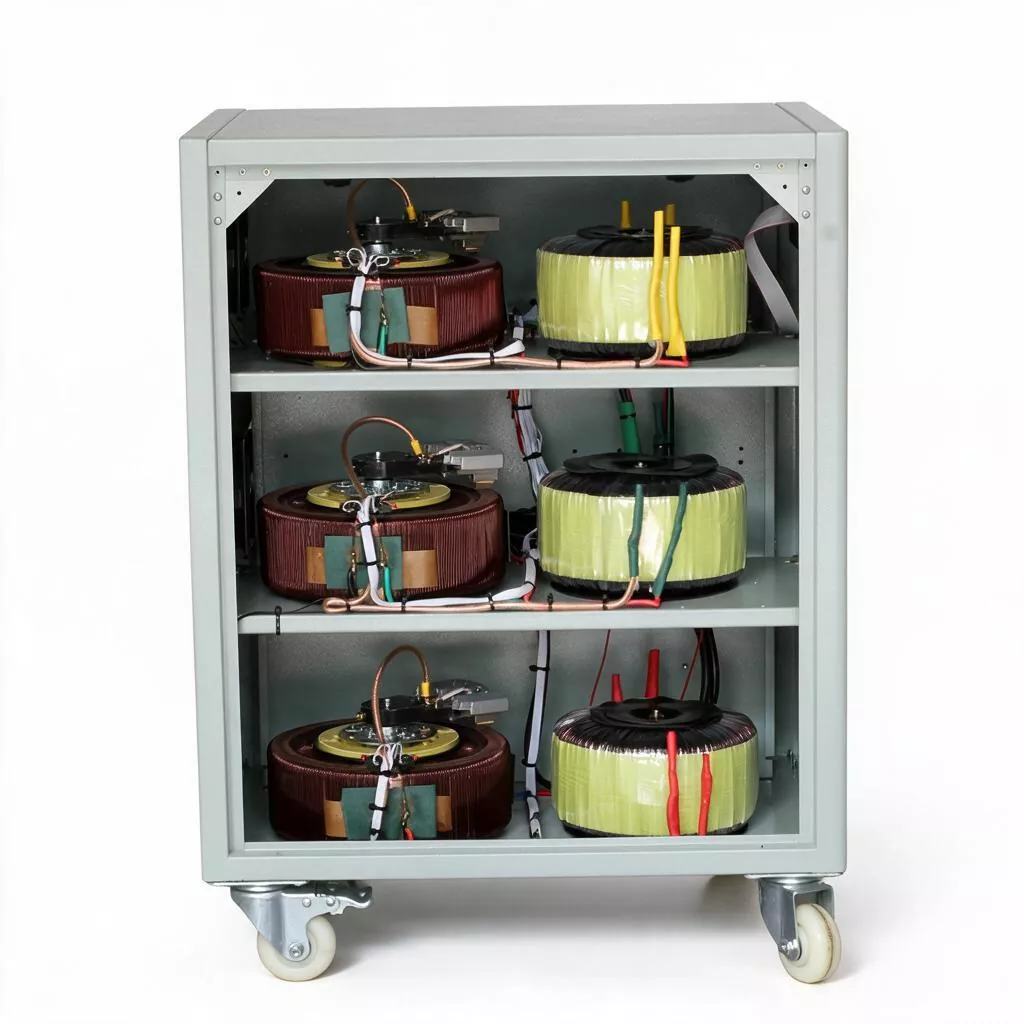

2. Regolazione indipendente trifase ad alta precisione

Utilizzando una tecnologia di campionamento e controllo indipendente fase per fase, ciascuna tensione di fase viene rilevata e compensata separatamente. Anche se la corrente di carico trifase è gravemente sbilanciata (grado di squilibrio > 30%), la tensione trifase di uscita può comunque rimanere entro ±3% in condizioni normali, eliminando sostanzialmente i rischi per la sicurezza e le perdite aggiuntive causate dalla deriva del punto neutro.

3. Forte capacità di sovraccarico a breve termine

Basato sul principio di funzionamento dell'induzione elettromagnetica, ha un margine di sovraccarico naturale e può resistere a breve termine (≤ 5 secondi) oltre 8 volte lo shock di avvio della corrente nominale, particolarmente adatto per carichi di impatto frequenti di avvio e arresto come convertitori di frequenza di potenza di grandi dimensioni, forni a media frequenza e grandi apparecchiature di sollevamento.

4. Uscita armonica zero

La forma d'onda di uscita è un'onda sinusoidale standard, con un tasso di distorsione della forma d'onda < 0,1% e non genera armoniche aggiuntive. Rispetto ai tradizionali stabilizzatori di tensione elettronici, non immette interferenze ad alta frequenza nella rete elettrica ed è particolarmente adatto per test medici, test di precisione e luoghi di comunicazione con severi requisiti ambientali elettromagnetici.

5. Protezione ridondante a doppio bypass

Integrato con funzioni dual bypass manuali/automatiche. Quando si verifica un guasto interno nello stabilizzatore di tensione o durante la manutenzione regolare, è possibile passare senza problemi alla modalità di alimentazione diretta tramite l'interruttore di bypass per garantire che il carico non perda mai potenza. Una volta completata la manutenzione, il servomotore AVR trifase da 50 KVA può essere riportato alla modalità di stabilizzazione della tensione, senza che l'intero processo richieda l'arresto.

6. Dissipazione del calore di grande capacità e design a lunga durata

Per la generazione di calore a livello di 50 KVA, vengono adottati dissipatori di calore di grandi dimensioni e ventole intelligenti con regolazione della velocità a temperatura controllata per garantire che l'aumento della temperatura a pieno carico sia < 60 ℃. Selezionando materiali ad alto livello di isolamento di grado A e spazzole di carbone resistenti all'usura importate, la durata complessiva del progetto supera i 15 anni e il costo complessivo durante l'intero ciclo di vita è molto inferiore rispetto a stabilizzatori di tensione elettronici simili.

7. Profonda integrazione della comunicazione

La configurazione standard include l'interfaccia di comunicazione RS485 (protocollo Modbus-RTU) e moduli di comunicazione Profibus-DP o Ethernet opzionali. Può essere utilizzato per leggere in tempo reale la tensione trifase, la corrente, la temperatura e lo stato degli allarmi nella sala di controllo, consentendo il funzionamento senza operatore e la manutenzione predittiva.

Applicazioni del prodotto

1. Produzione di precisione e apparecchiature di fascia alta: fornire alimentatori puri ad armoniche zero e altamente stabili per linee di confezionamento e test di semiconduttori, saldatrici SMT e gruppi di apparecchiature CNC di centri di lavorazione di stampi di precisione, migliorando così il tasso di rendimento.

2. Alimentatore per strutture mediche di grandi dimensioni: utilizzato per la stabilizzazione della tensione front-end e l'isolamento armonico di grandi apparecchiature di imaging medico come macchine TC, sistemi MRI (risonanza magnetica) e acceleratori lineari nei reparti di radiologia e medicina nucleare degli ospedali terziari, garantendo la qualità dell'immagine e la sicurezza delle apparecchiature.

3. Data Center e nodi Edge Computing: forniscono stabilizzazione della tensione e controllo armonico per gli alimentatori switch e i sistemi di condizionamento d'aria di precisione di sale dati di piccole e medie dimensioni e sale dati di convergenza core 5G, riducendo le perdite armoniche in ingresso dell'UPS e prolungando la durata della batteria.

4. Linee di produzione di veicoli e componenti automobilistici: fornire armadi di controllo e sistemi di servoazionamento per postazioni di lavoro robotiche di saldatura, robot di verniciatura e linee di stampaggio di grandi dimensioni per garantire la precisione del collegamento multiasse ed evitare spruzzi di saldatura o difetti di verniciatura causati da fluttuazioni di tensione.

5. Grandi complessi commerciali: installati in centri commerciali, hotel a cinque stelle e grandi padiglioni espositivi, i principali locali di distribuzione dell'energia forniscono un'ottimizzazione centralizzata della qualità dell'energia per l'energia e l'illuminazione, le scale mobili e le unità centrali di condizionamento dell'aria dell'intero piano o dell'intero edificio.

6. Industrie chimiche e farmaceutiche: forniscono protezione dalla stabilizzazione della tensione per i motori di agitazione dei recipienti di reazione, le centrifughe e i gruppi di compressori d'aria e sopprimono inoltre le armoniche generate dai convertitori di frequenza del motore impedendo che interferiscano con i sistemi di controllo DCS e gli strumenti in loco.

Supporta la personalizzazione

KTAC offre servizi OEM/ODM per servomotore AVR trifase da 50 KVA, tra cui colore dell'aspetto, metodo di imballaggio, intervallo di tensione di ingresso/uscita e moduli con funzioni speciali (come dispositivi di filtro EMI, dispositivi di protezione contro i fulmini, interfacce di monitoraggio RS232/RS485), ecc. Vi preghiamo di contattarci per soluzioni personalizzate.

Domande frequenti

1. Lo stabilizzatore di tensione da 50 KVA può davvero ottenere l'effetto di "isolamento armonico"?

SÌ. L'SBW-50KVA funziona in base al principio di un trasformatore di compensazione, con isolamento elettromagnetico tra ingresso e uscita. Ha un effetto di attenuazione naturale sulle armoniche ad alta frequenza (specialmente quelle sopra la quinta armonica) (tipicamente in grado di attenuare dal 30% al 50%). Allo stesso tempo, non genera armoniche della frequenza di commutazione (a differenza dei dispositivi elettronici di tipo PWM), il che può ridurre significativamente l'inquinamento inverso delle armoniche dal lato carico alla rete elettrica. Se è necessario un controllo armonico più approfondito, possiamo aggiungere in anticipo un filtro attivo (APF) o un ramo di filtro passivo.

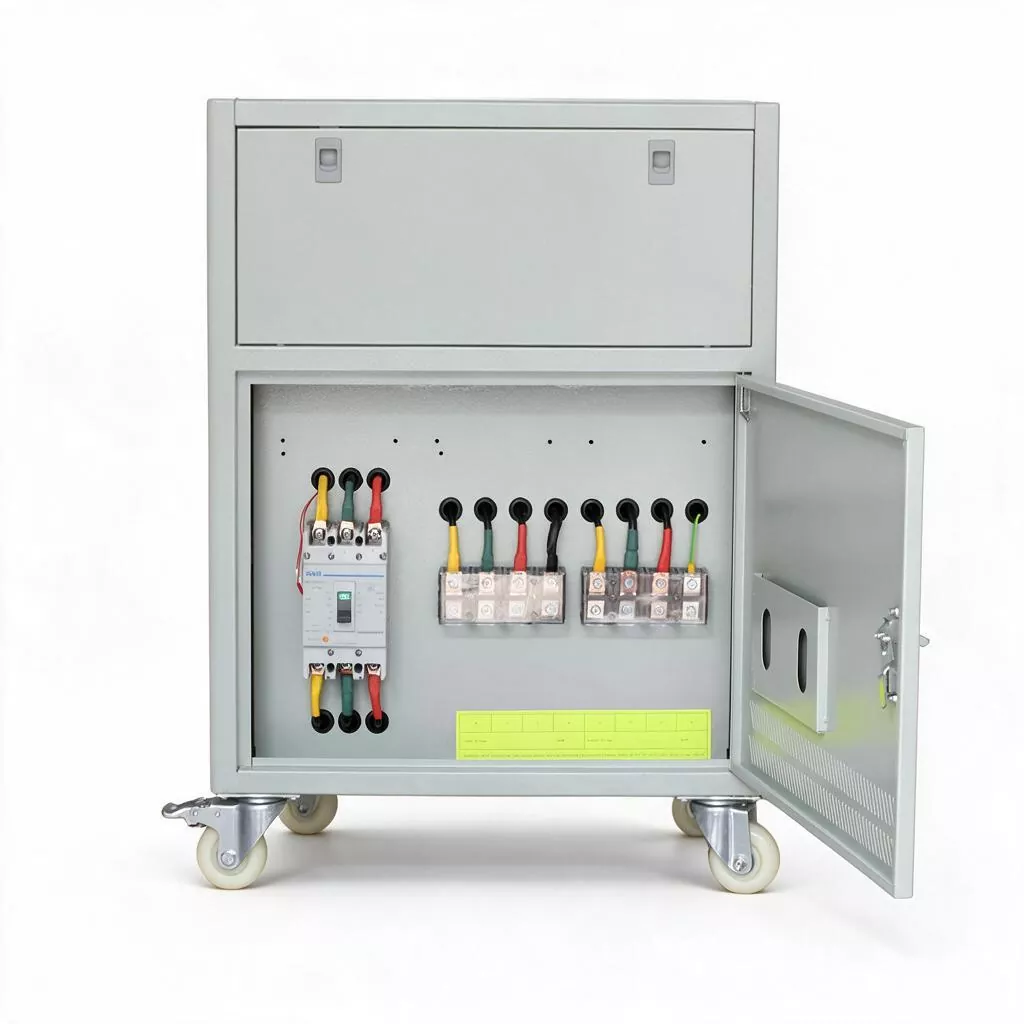

2. Quali sono i requisiti per l'interruttore frontale quando questo dispositivo è collegato al sistema di distribuzione dell'energia?

La corrente nominale del modello 50KVA è di circa 76A (trifase 380V). Considerando il picco di avviamento dei carichi di tipo motore e un certo margine di capacità, si consiglia di configurare un interruttore automatico con custodia in plastica (MCCB) con un valore nominale compreso tra 100 A e 125 A nella parte anteriore e selezionare una curva di intervento di tipo C/D. Si consiglia di utilizzare il cavo in ingresso YJV 3×25mm² + 2×16mm² o specifiche superiori e i requisiti specifici devono essere calcolati in base alla lunghezza effettiva della linea per la caduta di tensione.

3. La regolazione trifase indipendente può risolvere il problema dell'eccessiva corrente di neutro totale causata da un carico sbilanciato?

Può risolvere il problema dello squilibrio di tensione, ma la regolazione indipendente trifase regola la tensione di ciascuna fase anziché distribuire forzatamente la corrente di ciascuna fase. Se la corrente trifase sul lato carico è gravemente squilibrata (ad esempio, la differenza supera 50 A), lo stabilizzatore di tensione può garantire la simmetria delle tensioni trifase, ma non può ridurre la corrente neutra. In questo caso, si consiglia di distribuire uniformemente il carico monofase sul terminale di distribuzione dell'energia e possiamo fornire consulenza sul piano di distribuzione del bilanciamento del carico.

4. Il servomotore trifase 50KVA AVR ha funzioni di protezione in modalità bypass?

Nella modalità bypass manuale, le funzioni di protezione elettronica da sovraccarico e sovratensione dello stabilizzatore di tensione non partecipano. In questo momento le apparecchiature posteriori vengono alimentate direttamente dalla rete perdendo la protezione stabilizzatrice di tensione ma mantenendo la continuità. Si consiglia agli utenti di organizzare la manutenzione il prima possibile durante il funzionamento in bypass. Durante il bypass automatico (commutazione di guasto), l'apparecchiatura continuerà a monitorare lo stato della rete. Se la rete è gravemente anomala e supera la soglia di sicurezza, alcuni segnali di protezione possono comunque far scattare l'allarme dell'interruttore frontale.

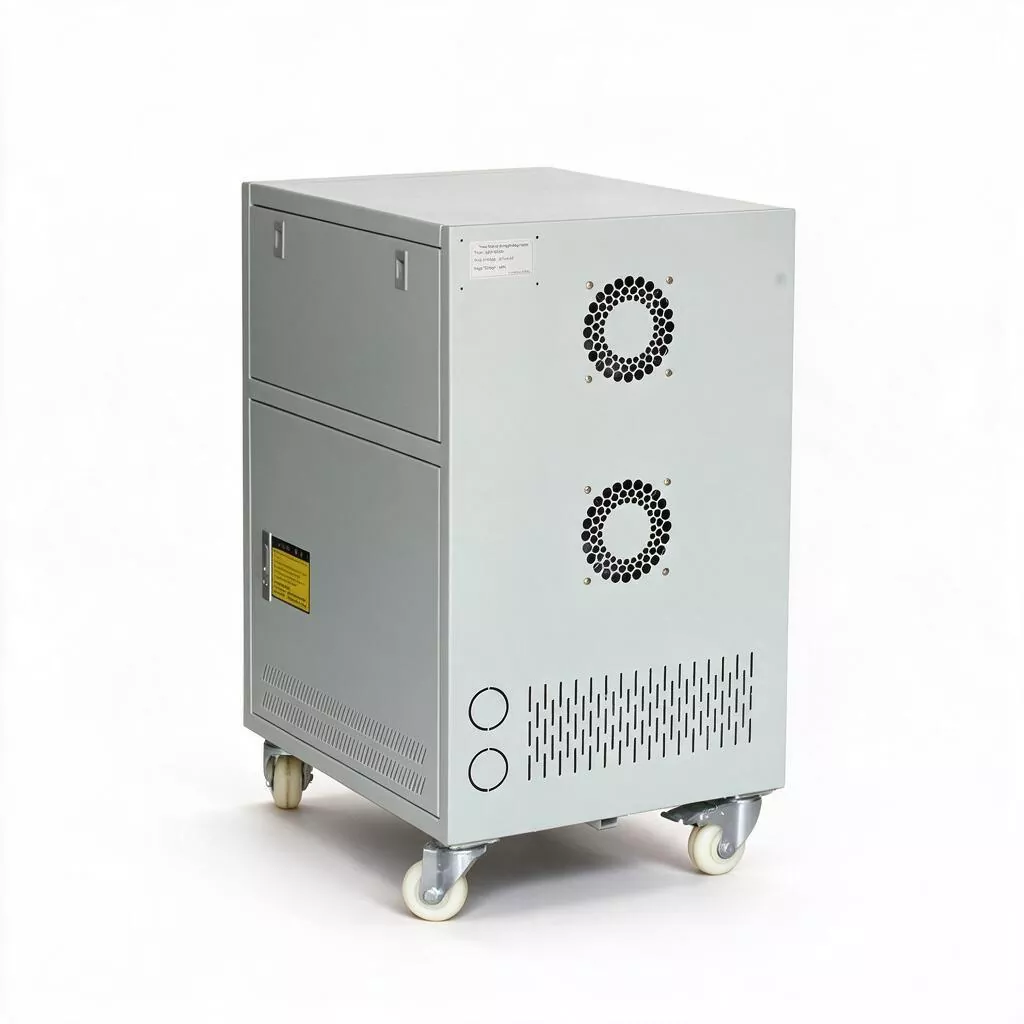

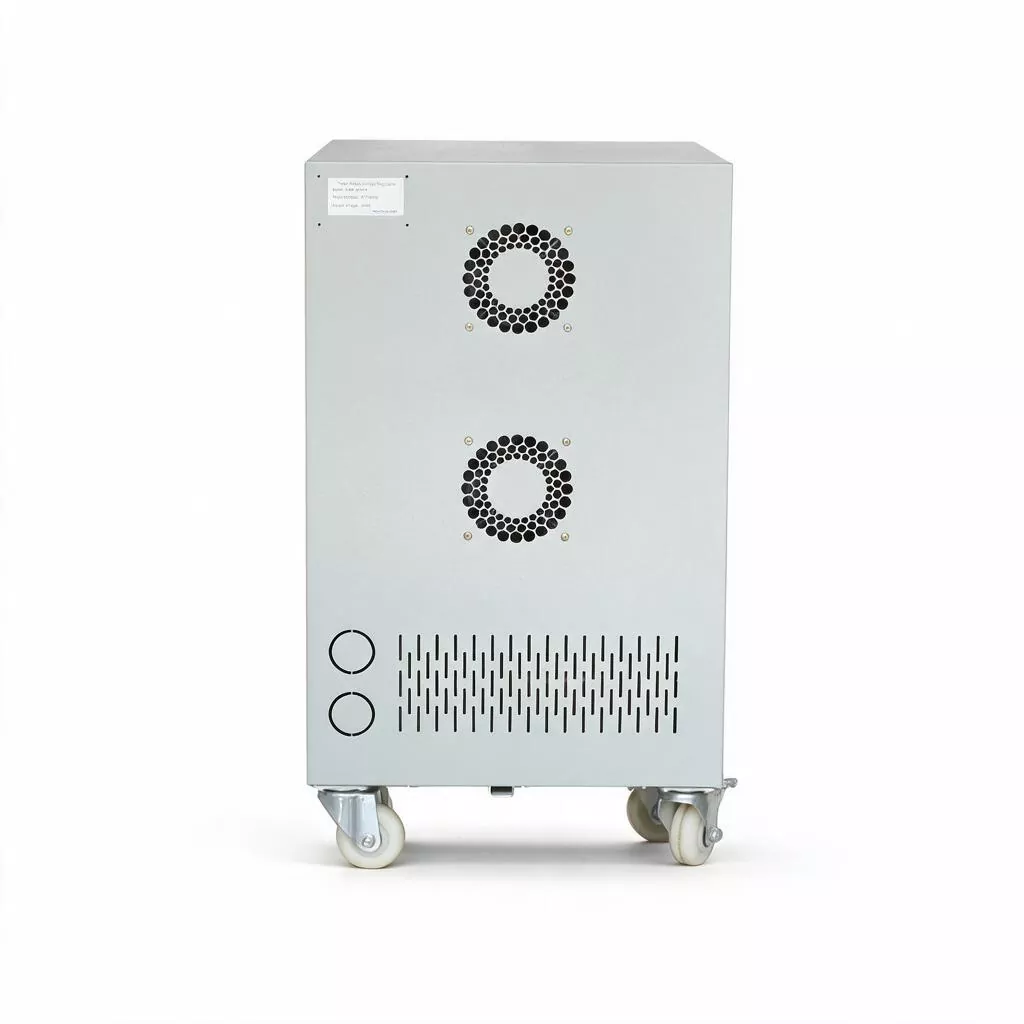

5. Quali sono le particolarità della soluzione di raffreddamento per il modello 50KVA?

La perdita di potenza e la generazione di calore del modello da 50 KVA (circa 2 KW) sono significativamente più elevate rispetto a quelle dei modelli di piccola potenza. Adottiamo una soluzione di raffreddamento avanzata di "radiatore con tubo in rame + ventola intelligente con doppio cuscinetto a sfera", con la velocità della ventola regolata automaticamente senza variazioni di gradino in base alla temperatura interna. In un ambiente a pieno carico di 40 ℃, l'aumento della temperatura interna è rigorosamente controllato entro 60 ℃. Si consiglia di garantire che vi sia uno spazio ≥ 30 cm per la dissipazione del calore e la ventilazione sui lati anteriore, posteriore, sinistro e destro dell'apparecchiatura durante l'installazione.

6. La polvere della spazzola di carbone influirà sugli altri componenti elettrici nell'armadio di distribuzione dell'energia?

La spazzola di carbone produrrà tracce di polvere di grafite durante il funzionamento di scorrimento a lungo termine. Abbiamo predisposto una vasca di raccolta polvere dedicata e uno schermo filtrante antipolvere rimovibile all'interno dell'armadio. La maggior parte della polvere viene raccolta sul fondo della macchina e non fuoriesce nell'armadio di distribuzione dell'alimentazione. Si consiglia di utilizzare un aspirapolvere per pulire la porta di raccolta della polvere inferiore una volta ogni sei mesi, il che è molto comodo da utilizzare.
